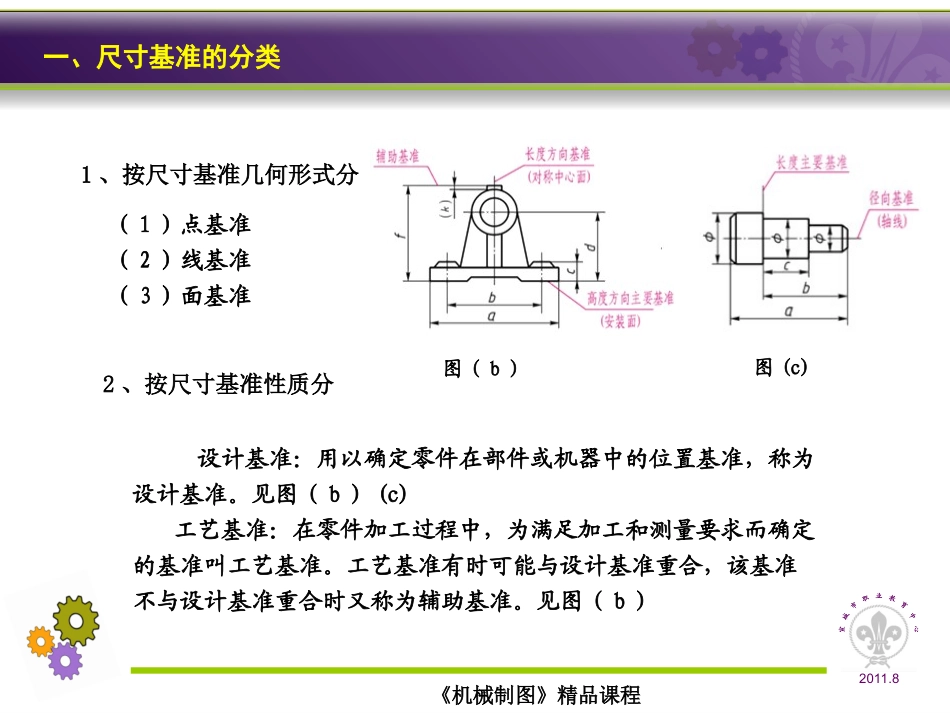

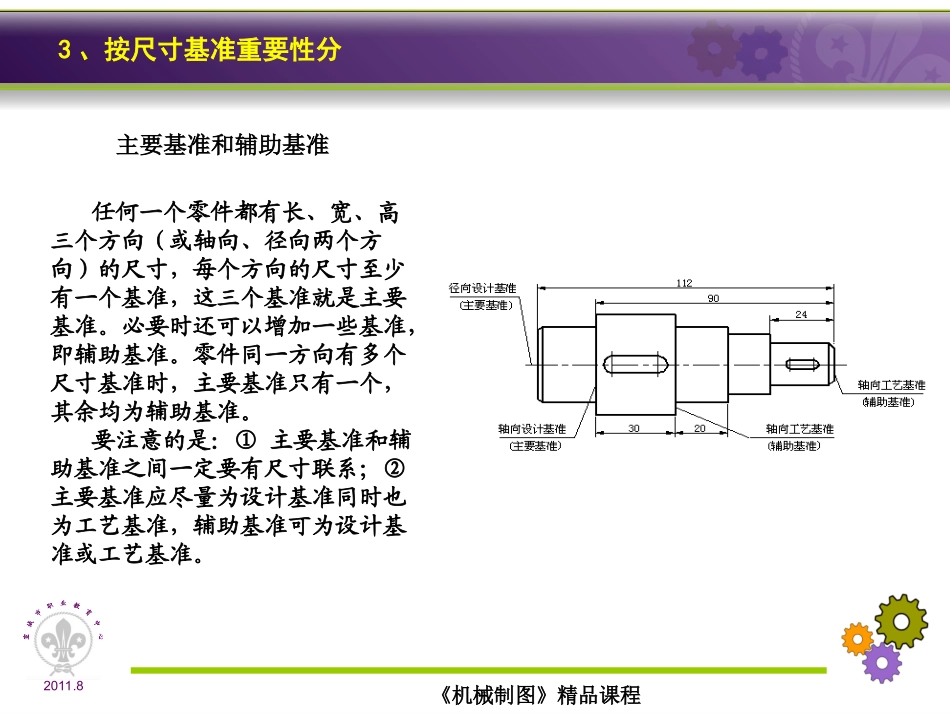

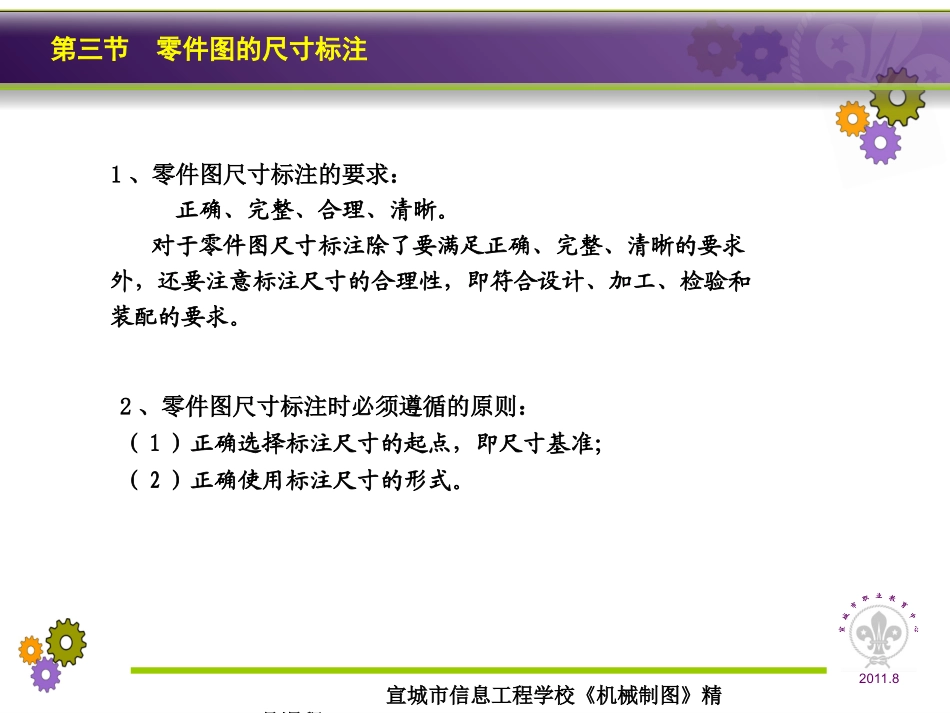

宣城市信息工程学校《机械制图》精品课程2011.8第三节零件图的尺寸标注1、零件图尺寸标注的要求：正确、完整、合理、清晰。对于零件图尺寸标注除了要满足正确、完整、清晰的要求外，还要注意标注尺寸的合理性，即符合设计、加工、检验和装配的要求。2、零件图尺寸标注时必须遵循的原则：（1）正确选择标注尺寸的起点，即尺寸基准；（2）正确使用标注尺寸的形式。《机械制图》精品课程2011.8一、尺寸基准的分类1、按尺寸基准几何形式分（1）点基准（2）线基准（3）面基准2、按尺寸基准性质分设计基准：用以确定零件在部件或机器中的位置基准，称为设计基准。见图（b）(c)工艺基准：在零件加工过程中，为满足加工和测量要求而确定的基准叫工艺基准。工艺基准有时可能与设计基准重合，该基准不与设计基准重合时又称为辅助基准。见图（b）图（b）图(c)《机械制图》精品课程2011.8任何一个零件都有长、宽、高三个方向（或轴向、径向两个方向）的尺寸，每个方向的尺寸至少有一个基准，这三个基准就是主要基准。必要时还可以增加一些基准，即辅助基准。零件同一方向有多个尺寸基准时，主要基准只有一个，其余均为辅助基准。要注意的是：①主要基准和辅助基准之间一定要有尺寸联系；②主要基准应尽量为设计基准同时也为工艺基准，辅助基准可为设计基准或工艺基准。主要基准和辅助基准3、按尺寸基准重要性分《机械制图》精品课程2011.8二、标注尺寸的形式从基准出发，标注定位、定性尺寸有以下几种形式。1、链式零件同一方向的几个尺寸依次首尾相连，称为链状式。链状式可保证各端尺寸的精度要求，但由于基准依次推移，使各端尺寸的位置误差受到影响。2、坐标式轴向尺寸的标注，以一边端面为基准，分层注写。3、综合式零件同方向尺寸标注既有链状式又有坐标式标注的，称为综合式。链式坐标式综合式《机械制图》精品课程2011.8合理标注尺寸应满足的要求：1.避免注成封闭的尺寸链2、按加工顺序，从工艺基准出发标注尺寸3、重要尺寸要从基准直接注出主要尺寸（所谓主要尺寸是指零件的性能尺寸和影响零件在机器中工作精度、装配精度等的尺寸）应从基准出发直接注出，以保证加工时达到设计要求，避免尺寸之间的换算。三、零件尺寸标注的注意事项按加工顺序标注尺寸《机械制图》精品课程2011.8思考练习：零件尺寸的标注-1正确错误正确错误《机械制图》精品课程2011.8正确正确错误错误思考练习：零件尺寸的标注-2《机械制图》精品课程2011.8四、零件上常见结构的尺寸标注（1）2011.8四、零件上常见结构的尺寸标注（2）宣城市信息工程学校《机械制图》精品课程
