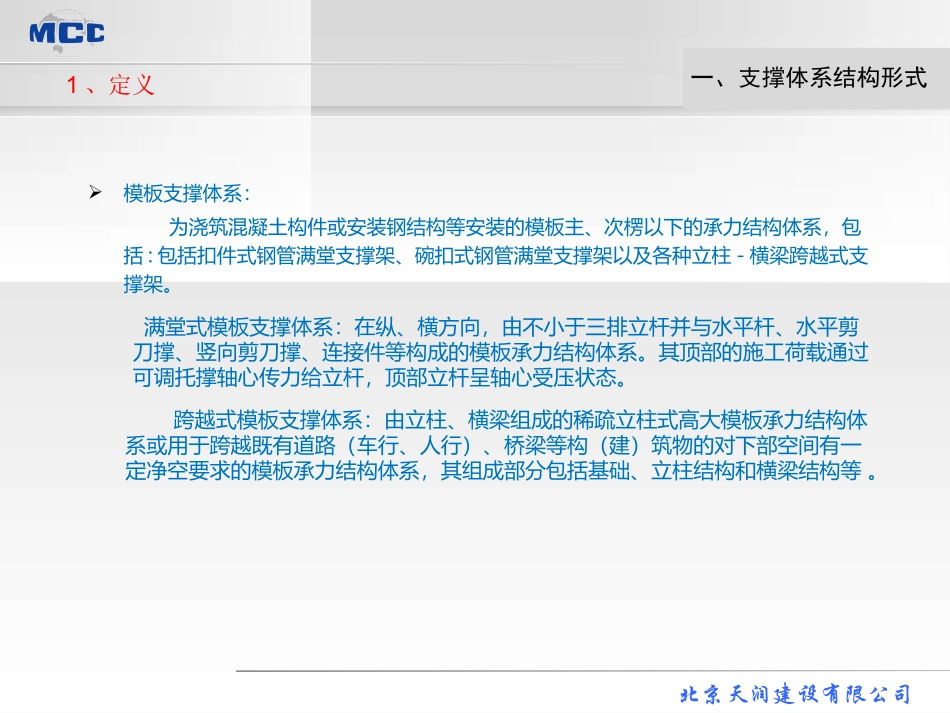

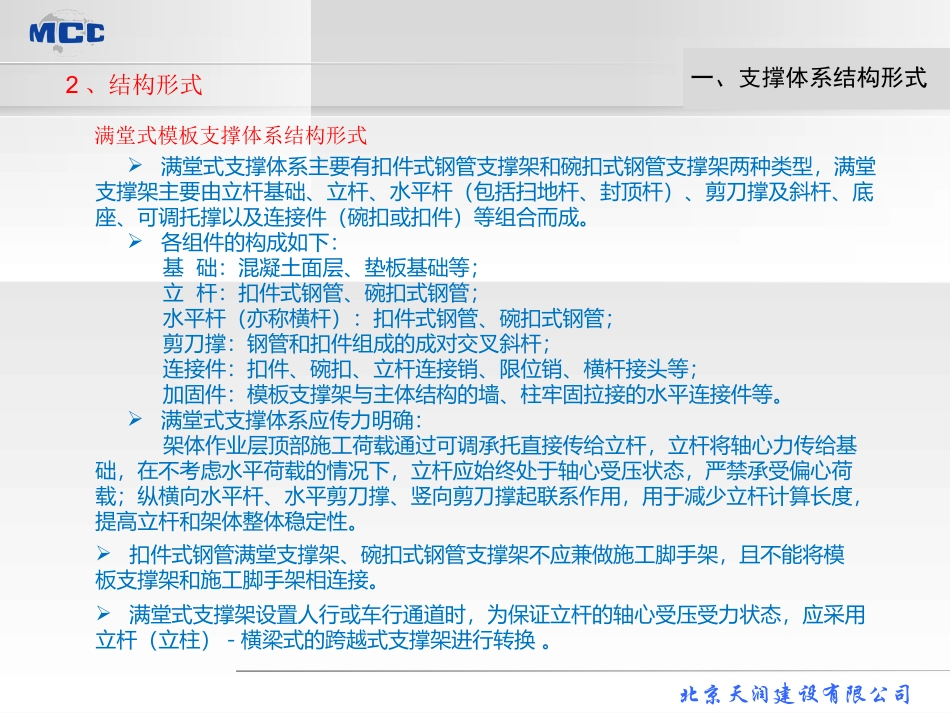

北京天润建设有限公司模板支撑体系脚手架方案编制、计算北京天润建设有限公司模板支撑体系：为浇筑混凝土构件或安装钢结构等安装的模板主、次楞以下的承力结构体系，包括:包括扣件式钢管满堂支撑架、碗扣式钢管满堂支撑架以及各种立柱-横梁跨越式支撑架。一、支撑体系结构形式1、定义满堂式模板支撑体系：在纵、横方向，由不小于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、连接件等构成的模板承力结构体系。其顶部的施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态。跨越式模板支撑体系：由立柱、横梁组成的稀疏立柱式高大模板承力结构体系或用于跨越既有道路（车行、人行）、桥梁等构（建）筑物的对下部空间有一定净空要求的模板承力结构体系，其组成部分包括基础、立柱结构和横梁结构等。北京天润建设有限公司2、结构形式满堂式支撑体系主要有扣件式钢管支撑架和碗扣式钢管支撑架两种类型，满堂支撑架主要由立杆基础、立杆、水平杆（包括扫地杆、封顶杆）、剪刀撑及斜杆、底座、可调托撑以及连接件（碗扣或扣件）等组合而成。各组件的构成如下：基础：混凝土面层、垫板基础等；立杆：扣件式钢管、碗扣式钢管；水平杆（亦称横杆）：扣件式钢管、碗扣式钢管；剪刀撑：钢管和扣件组成的成对交叉斜杆；连接件：扣件、碗扣、立杆连接销、限位销、横杆接头等；加固件：模板支撑架与主体结构的墙、柱牢固拉接的水平连接件等。满堂式支撑体系应传力明确：架体作业层顶部施工荷载通过可调承托直接传给立杆，立杆将轴心力传给基础，在不考虑水平荷载的情况下，立杆应始终处于轴心受压状态，严禁承受偏心荷载；纵横向水平杆、水平剪刀撑、竖向剪刀撑起联系作用，用于减少立杆计算长度，提高立杆和架体整体稳定性。满堂式模板支撑体系结构形式扣件式钢管满堂支撑架、碗扣式钢管支撑架不应兼做施工脚手架，且不能将模板支撑架和施工脚手架相连接。满堂式支撑架设置人行或车行通道时，为保证立杆的轴心受压受力状态，应采用立杆（立柱）-横梁式的跨越式支撑架进行转换。一、支撑体系结构形式北京天润建设有限公司2、结构形式跨越式模板支撑体系结构形式立杆（立柱）-横梁式的跨越式支撑架是由立柱和横梁组成的单跨或多跨门式或框架式模板支撑体系，其中横梁可以是连续式的也可以是简支式的。横梁结构上部也可以设置满堂式支撑架。跨越式支撑架宜采用标准化、通用化的杆（构）件拼装。跨越式支撑架由支撑架基础、立柱、横梁以及连接系组成。1—满堂式支撑架；2—跨越式转换支撑架立杆（立柱）-横梁式的跨越式支撑架跨越人行道、车行道时，其结构形式、门洞的净空、净高和车辆限速要求尚应满足规范规定，并应设置防撞、限高、限宽等交通防护设施。满堂支撑体系，用于混凝土模板支撑工程：搭设高度5m及以上、搭设跨度10m及以上、施工总荷载10kN/m2及以上、集中线荷载15kN/m2及以上、高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程，以及用于钢结构安装等承重支撑，为危险性较大的分部分项工程，必须编制专项施工方案。用于混凝土模板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/m2及以上；集中线荷载20kN/m2及以上，以及用于钢结构安装等承受单点集中荷载700Kg以上的满堂承重支撑体系，为超过一定规模的危险性较大的分部分项工程，应当组织专家论证。一、支撑体系结构形式北京天润建设有限公司1、构配件二、构配件扣件式满堂支撑体系构配件应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011规范要求。立杆碗扣节点：由上碗扣、下碗扣、横杆接头和上碗扣限位销等构成。立杆碗扣节点的间距为0.6m的模数。碗扣式立杆上设置接长套管及连接销孔。碗扣式脚手架钢管规格为Φ48×3.5mm，钢管壁厚不得小于3.5+0.25mm，采用Q235A级普通钢管，其材质性能应符合规范要求。碗扣式支撑体系主要构配件上碗扣、可调底座及可调托撑螺母应采用可锻铸铁或铸钢制造，下碗扣、横杆接头、斜杆接头应采用碳素铸钢制造，其机械性能应符合规范要求。立杆连接外套管与立杆间隙应小于或等于2mm（内径不大于50mm），外套管...
