绿色商业建筑能效管理系统解决方案VIP专享VIP免费

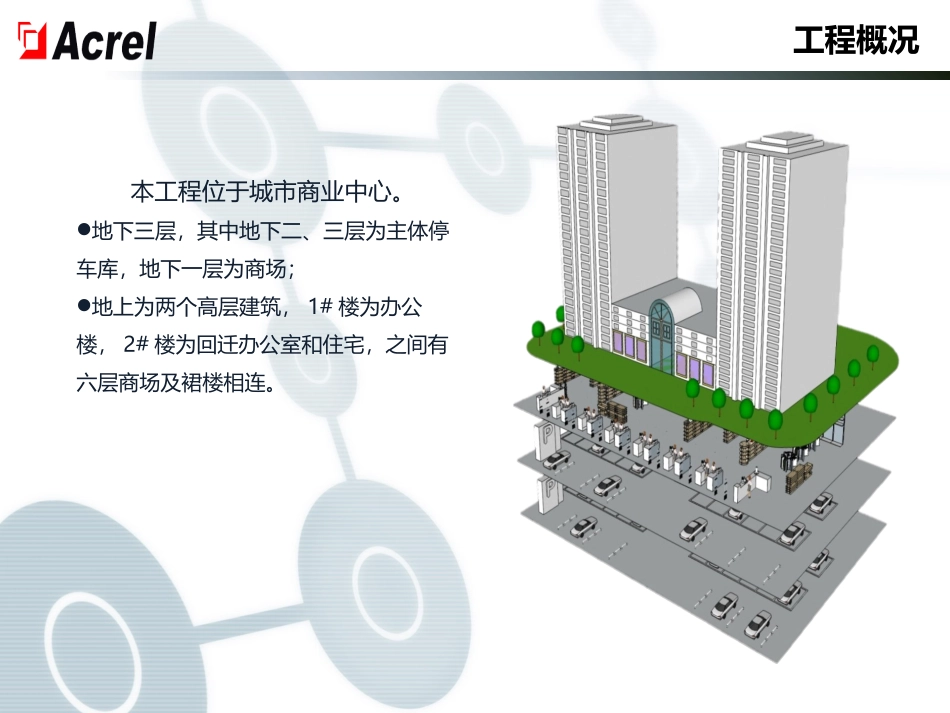

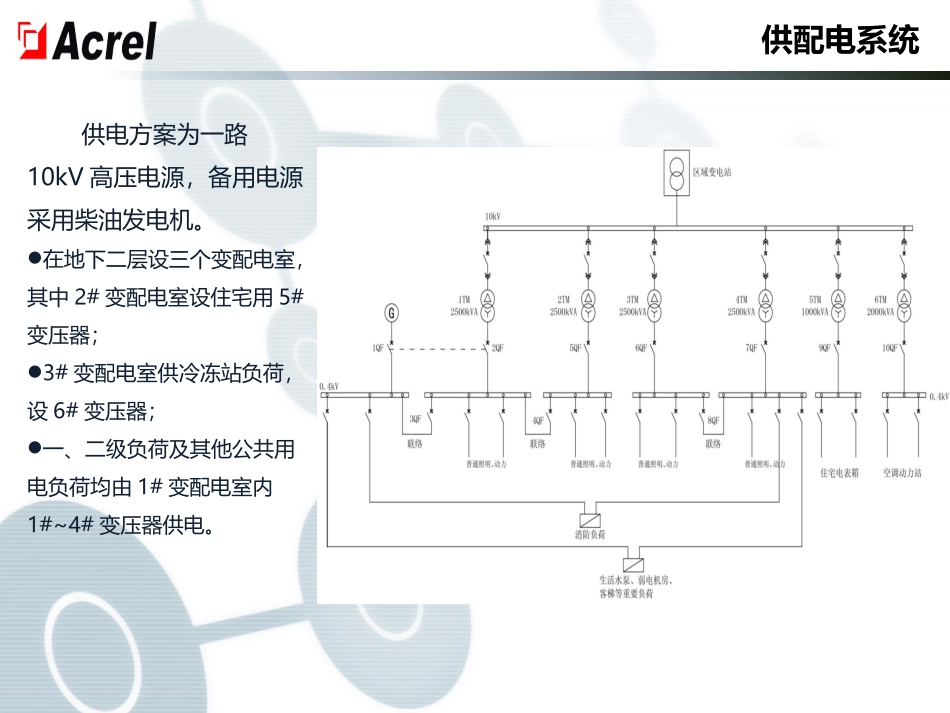

25/2/17绿色商业建筑能效管理系统解决方案本工程位于城市商业中心。地下三层，其中地下二、三层为主体停车库，地下一层为商场；地上为两个高层建筑，1#楼为办公楼，2#楼为回迁办公室和住宅，之间有六层商场及裙楼相连。工程概况供电方案为一路10kV高压电源，备用电源采用柴油发电机。在地下二层设三个变配电室，其中2#变配电室设住宅用5#变压器；3#变配电室供冷冻站负荷，设6#变压器；一、二级负荷及其他公共用电负荷均由1#变配电室内1#~4#变压器供电。供配电系统设计依据GB50052-2009《供配电系统设计规范》JGJ16-2008《民用建筑电气设计规范》DL448-2000《电能计量装置技术管理规程》GB14287-2005《电气火灾监控系统》GB50045-2005《高层民用建筑设计防火规范》GB50016-2006《建筑设计防火规范》GB50797-2012《光伏发电站设计规范》GB50303-2002《建筑电气施工质量验收规范》商业建筑能效管理系统解决方案1.变电所智能配电管理系统2.电能质量在线监测与管理系统3.建筑能耗监管系统4.预付费电能管理系统5.建筑光伏电力监测系统6.电气火灾监控系统7.消防设备电源监控系统一.变电所智能配电管理系统商业建筑能效管理系统解决方案提高供电可靠性•不间断的保护和自动控制装置AM5微机保护装置对供配电系统提供不间断保护，一旦有故障发生能在40ms内断开故障回路，保护一次设备和非故障回路正常运行，避免事故扩大。•实时数据采集与处理实时不间断采集配电系统的电流电压等模拟量、开关状态量，以图形方式显示在人机界面，以画面形式仿真整个配电系统运行状态，随时了解每个回路运行情况变电所智能配电管理系统预测故障、快速查找故障•告警管理事故告警和预告告警，对异常情况及时以画面、文字和声音形式告警，便于预知故障和隐患•事件顺序记录(SOE)和故障录波精确到2ms的针对重要设备的事件顺序记录和故障波形记录•故障分析事故发生后通过系统记录的状态量模拟事故，重放事故过程，分析故障原因变电所智能配电管理系统增效降本遥控操作通过计算机对远方开关进行遥控分合闸•报表自动生成自动生成自定义格式的各种日/周/月/季/年报表•减少人工巡视通过遥测、遥信和告警功能，实时掌握系统动态，减少人工巡视•自动抄表一键完成整个系统的抄表，保证数据的及时性和正确性变电所智能配电管理系统安科瑞AM微机保护测控装置•AM5-F线路保护测控装置•AM5-T10kV变压器保护测控装置•AM5-B母联保护测控及备自投装置•AM5-M10kV电动机保护测控装置(功率小于2000kW)•AM5-C10kV电容器保护测控装置•AM5-UPT监测装置•AM6-D2两圈变差动保护装置•AM6-D3三圈变差动保护装置•AM6-T35kV变压器后备保护装置•AM6-DM10kV电动机保护装置(≥2000kW)变电所智能配电管理系统商业建筑电力保护与监控系统M5-TM5-TM5-TM5-TM5-TM5-TACR320ELHACR320ELHACR320ELHACR320ELHACR320ELHACR320ELHACR320ELHPZ42-AI3/KCPZ42-AV3/KCPZ42-AI3/KCPZ42-AV3/KCPZ42-AI3/KCPZ42-AV3/KC商业建筑电力保护与监控系统M5-T四段式过流保护、Io1过流保护、Io2过流保护、过电压警告、过电压跳闸、过负荷启动冷风\闭锁输出、反时限过流保护、控制回路断线告警、零序过压、非电量保护（4个，可选告警或跳闸）、低电压保护、PT断线告警ACR320ELH三相I、U、kW、kVar、kVA、kWh、kVarh、Hz、cosΦ、四象限电能计量、最大需量、2-31次分次谐波、RS485/Modbus协议PZ96-AI3/KC三相电流测量、LED显示商业建筑电力保护与监控系统系统运行监视与控制用电趋势曲线分析报警和事件管理历史数据管理设计依据：《民用建筑电气设计规范》JGJ16-2008二.电能质量在线监测与管理系统建筑能效管理系统解决方案谐波治理要求GB/T14549《电能质量：公用电网谐波》中对电压谐波的限值电能质量在线监测与管理系统电能质量监测•谐波监测重要回路2~31次电流和电压谐波监测，越限告警•电压合格率统计对电压敏感负载回路进行电压越限告警和电压合格率统计•三相不平衡分析对三相负载进行平衡分析，提出合理改进措施电能质量在线监测与管理系统安科瑞APF有源滤波装置功能谐波治理消除电网侧谐波污染平衡三相电网负载无功补偿提高电网侧...
