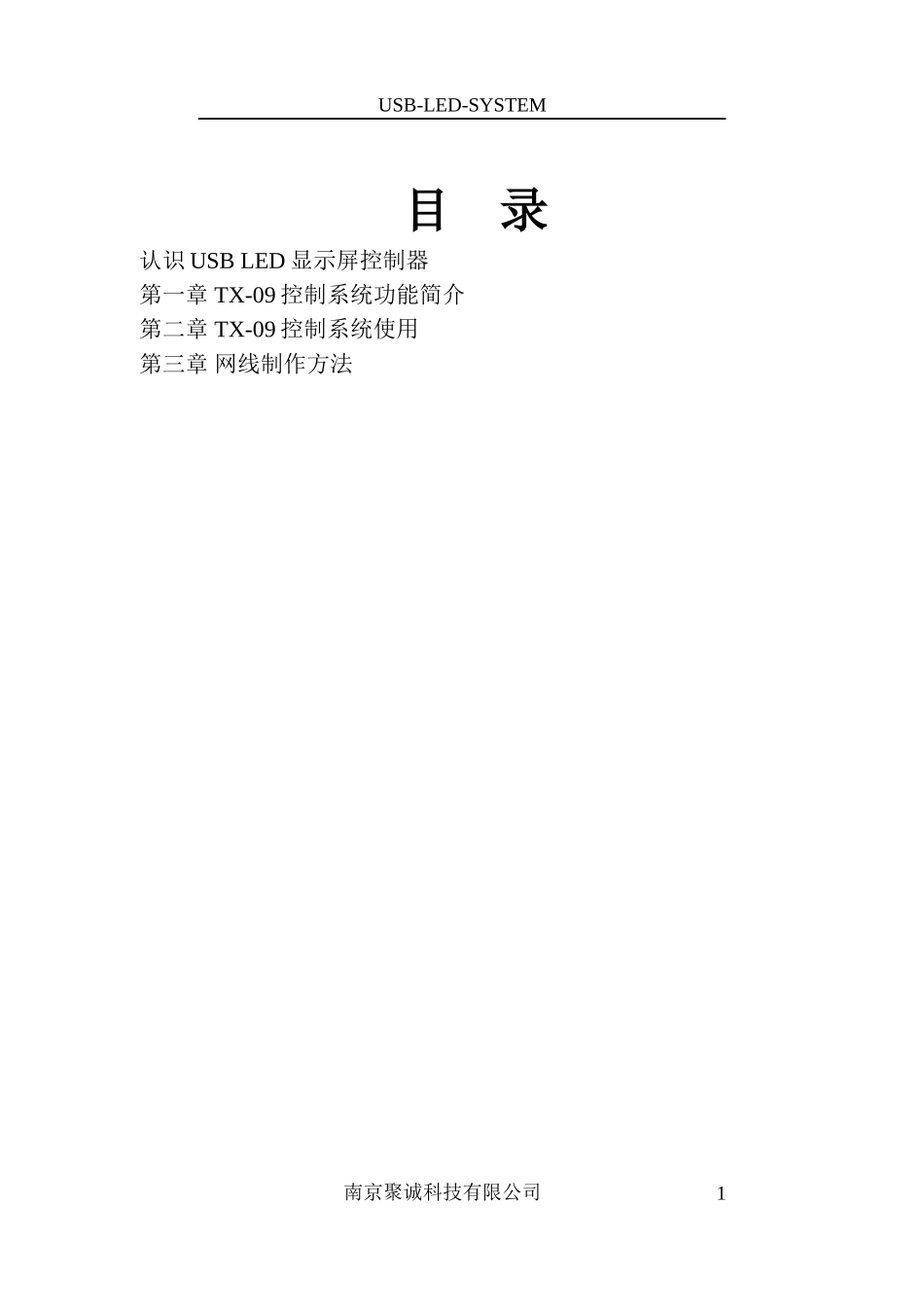

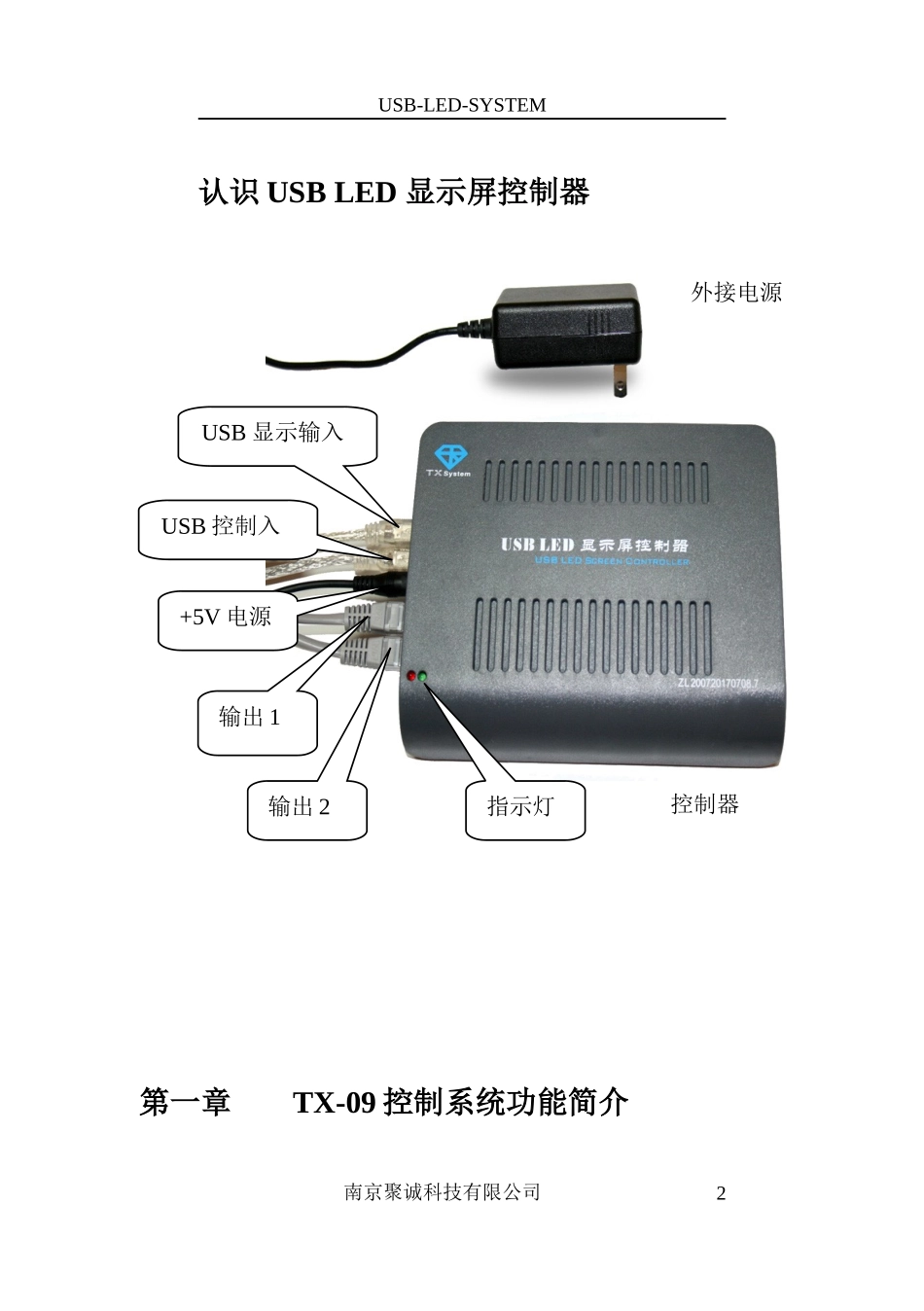

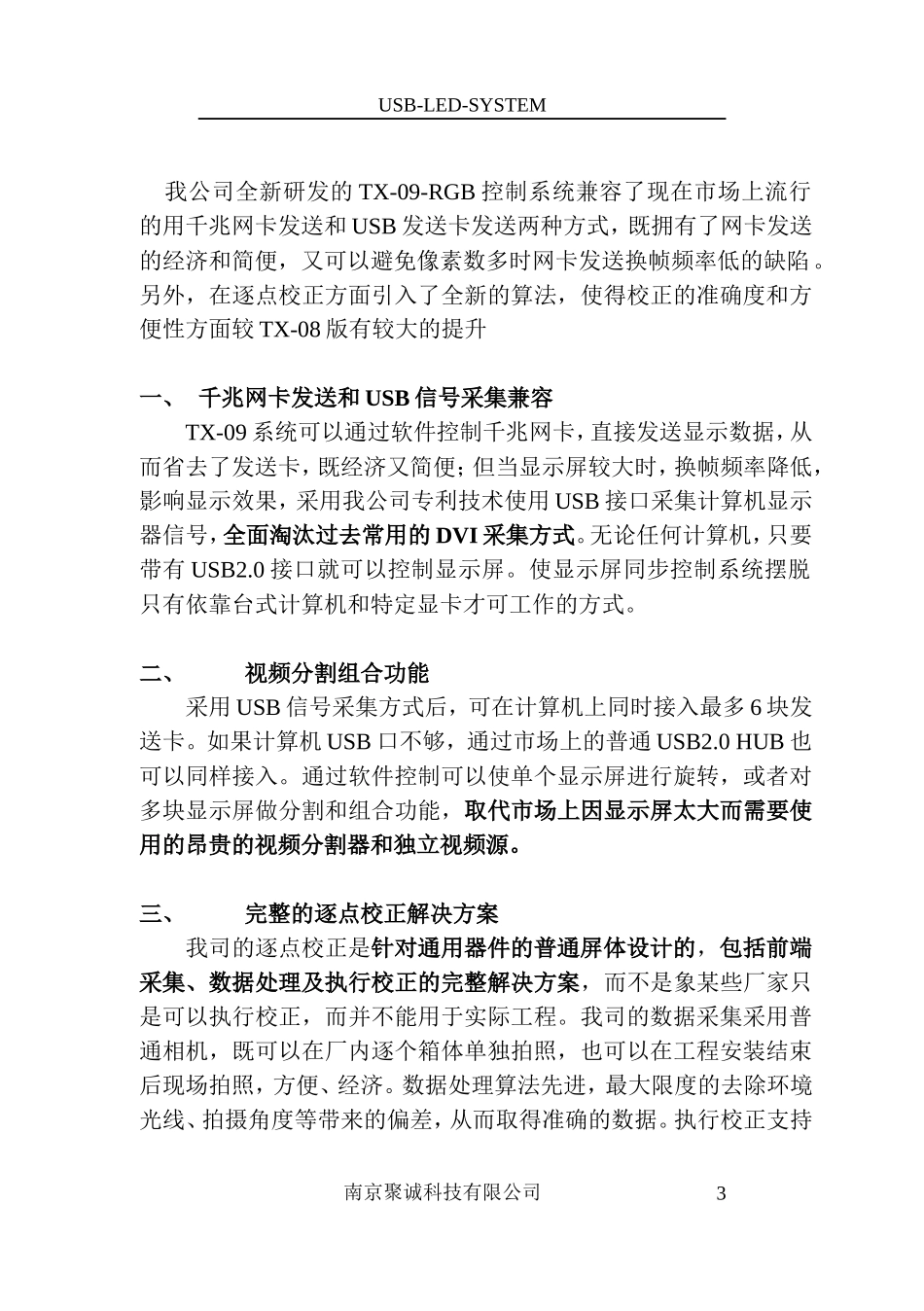

USB-LED-SYSTEM目录认识USBLED显示屏控制器第一章TX-09控制系统功能简介第二章TX-09控制系统使用第三章网线制作方法南京聚诚科技有限公司1USB-LED-SYSTEM认识USBLED显示屏控制器第一章TX-09控制系统功能简介南京聚诚科技有限公司输出2USB控制入输出1+5V电源USB显示输入指示灯控制器外接电源2USB-LED-SYSTEM我公司全新研发的TX-09-RGB控制系统兼容了现在市场上流行的用千兆网卡发送和USB发送卡发送两种方式，既拥有了网卡发送的经济和简便，又可以避免像素数多时网卡发送换帧频率低的缺陷。另外，在逐点校正方面引入了全新的算法，使得校正的准确度和方便性方面较TX-08版有较大的提升一、千兆网卡发送和USB信号采集兼容TX-09系统可以通过软件控制千兆网卡，直接发送显示数据，从而省去了发送卡，既经济又简便；但当显示屏较大时，换帧频率降低，影响显示效果，采用我公司专利技术使用USB接口采集计算机显示器信号，全面淘汰过去常用的DVI采集方式。无论任何计算机，只要带有USB2.0接口就可以控制显示屏。使显示屏同步控制系统摆脱只有依靠台式计算机和特定显卡才可工作的方式。二、视频分割组合功能采用USB信号采集方式后，可在计算机上同时接入最多6块发送卡。如果计算机USB口不够，通过市场上的普通USB2.0HUB也可以同样接入。通过软件控制可以使单个显示屏进行旋转，或者对多块显示屏做分割和组合功能，取代市场上因显示屏太大而需要使用的昂贵的视频分割器和独立视频源。三、完整的逐点校正解决方案我司的逐点校正是针对通用器件的普通屏体设计的，包括前端采集、数据处理及执行校正的完整解决方案，而不是象某些厂家只是可以执行校正，而并不能用于实际工程。我司的数据采集采用普通相机，既可以在厂内逐个箱体单独拍照，也可以在工程安装结束后现场拍照，方便、经济。数据处理算法先进，最大限度的去除环境光线、拍摄角度等带来的偏差，从而取得准确的数据。执行校正支持南京聚诚科技有限公司3USB-LED-SYSTEM单点、2×2点、4×4点和8×8点四种校正模式，最大校正4096点/模块（单点时）。红绿蓝各256级。四、一卡通功能内含2种设定方式，设定几乎所有实像素的各种驱动板的各种扫描方式和信号走向。五、显示屏参数任意设定用户可根据自己的需要任意设定时钟、场频、灰度级等各个参数，使显示屏达到最佳显示效果。六、各个接收卡的相对独立功能显示屏上的每个接收卡均可独立的设定其扫描方式、性能参数、起始点位置、控制范围。给用户以极大的方便。七、各个接收卡同步功能显示屏每个接收卡都具备同步时钟矫正，在高速摄影机、摄像机的拍摄下不会出现每个接收卡图像分裂的现象。使显示屏在类似于做舞台背景的环境下效果更佳。八、多屏同步及组合功能支持一块发送卡带多块显示屏，不同接收卡的各个显示参数可以单独设定。做到不同显示屏任意组合、同步显示、独立播放等。九、无拨码开关接收卡无任何拨码开关，全部参数通过计算机软件设定，接收卡位置也可任意调换，而无需重新设定。南京聚诚科技有限公司4USB-LED-SYSTEM十、测试功能接收卡集成测试功能，不接发送卡就可通过接收卡上的一个小按键对显示屏屏体进行红绿蓝、斜线、全亮等测试。十一、发送卡USB设置端口发送卡参数设置使用USB接口，取代传统的串口设置方式，该USB接口可以和USB信号采集接口插到同一个USB2.0HUB上使用。十二、配套软件紫金播放器（LSPPRO6），LEDScreenPlayPro。新版的播放软件在功能、易用性、稳定性方面有了全面的提升。第二章TX-09控制系统的使用一、软件和驱动程序安装南京聚诚科技有限公司5USB-LED-SYSTEM插入附赠软件包安装光盘（注意：在驱动软件未安装完成时不要连接硬件），如果系统允许光盘自动启动，将显示如图2.1.1所示软件包安装界面。点击界面上按钮，可安装相应软件。图2.1.11、驱动程序安装初次安装USBLED显示屏控制系统，需要先安装“TXLED显示驱动程序”和“TXLED控制驱动程序”。在安装这两个驱动程序之前请不要连接显示屏控制器。同一台计算机无需重复安装驱动程序。安装TXLED控制驱动程序的时候需要注意，安装的最后一个对话框（按钮显示“Finish”）有一个复选框，显示文字为：La...
