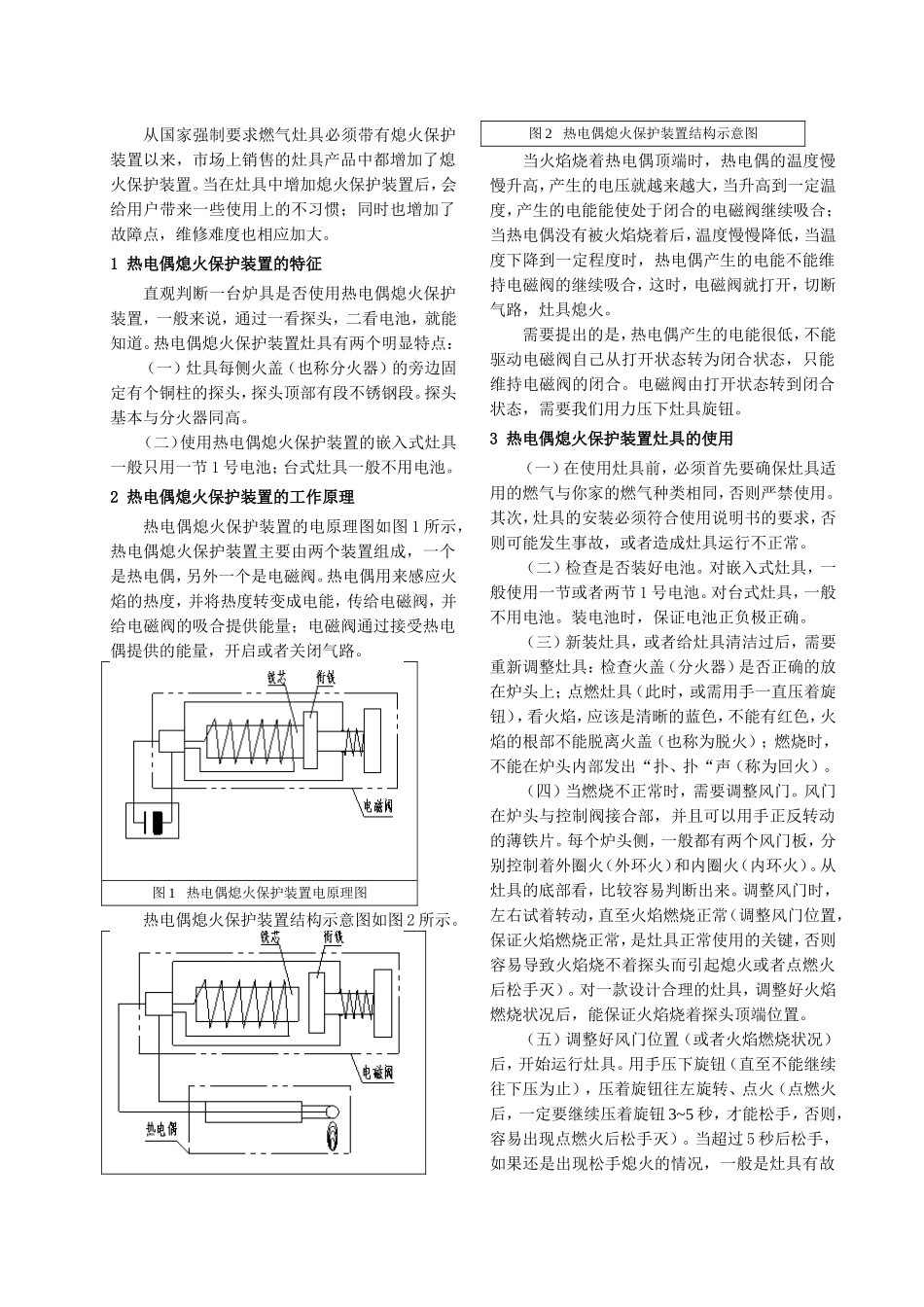

热电偶熄火保护装置灶具的故障诊断与维修卢万强1代勇2(四川工程职业技术学院德阳618000成都前锋电子有限责任公司成都611731)Thermocoupleflameoutprotectiondevicecookerfaultdiagnosisandmaintenance【摘要】文章介绍了热电偶熄火保护装置的结构和原理,阐述了热电偶熄火保护装置灶具的正确使用,详细分析了带热电偶熄火保护装置灶具的故障原因,并提出相应的解决办法。关键词:热电偶熄火保护装置故障诊断故障维修【Abstract】Thispaperintroducesthethermocoupleflameoutprotectiondevicestructureandprincipleexpoundedthermocoupleflameoutprotectiondevicecookeroftheproperuseofadetailedanalysisofflameoutprotectiondevicewithathermocouplefailurecookerreasons,andproposeappropriatesolutionsto.【Keywords】ThermocoupleFlameoutprotectiondeviceTroubleshootingTroubleShooting中国分类号:文献标识码:从国家强制要求燃气灶具必须带有熄火保护装置以来,市场上销售的灶具产品中都增加了熄火保护装置。当在灶具中增加熄火保护装置后,会给用户带来一些使用上的不习惯;同时也增加了故障点,维修难度也相应加大。1热电偶熄火保护装置的特征直观判断一台炉具是否使用热电偶熄火保护装置,一般来说,通过一看探头,二看电池,就能知道。热电偶熄火保护装置灶具有两个明显特点:(一)灶具每侧火盖(也称分火器)的旁边固定有个铜柱的探头,探头顶部有段不锈钢段。探头基本与分火器同高。(二)使用热电偶熄火保护装置的嵌入式灶具一般只用一节1号电池;台式灶具一般不用电池。2热电偶熄火保护装置的工作原理热电偶熄火保护装置的电原理图如图1所示,热电偶熄火保护装置主要由两个装置组成,一个是热电偶,另外一个是电磁阀。热电偶用来感应火焰的热度,并将热度转变成电能,传给电磁阀,并给电磁阀的吸合提供能量;电磁阀通过接受热电偶提供的能量,开启或者关闭气路。图1热电偶熄火保护装置电原理图热电偶熄火保护装置结构示意图如图2所示。图2热电偶熄火保护装置结构示意图当火焰烧着热电偶顶端时,热电偶的温度慢慢升高,产生的电压就越来越大,当升高到一定温度,产生的电能能使处于闭合的电磁阀继续吸合;当热电偶没有被火焰烧着后,温度慢慢降低,当温度下降到一定程度时,热电偶产生的电能不能维持电磁阀的继续吸合,这时,电磁阀就打开,切断气路,灶具熄火。需要提出的是,热电偶产生的电能很低,不能驱动电磁阀自己从打开状态转为闭合状态,只能维持电磁阀的闭合。电磁阀由打开状态转到闭合状态,需要我们用力压下灶具旋钮。3热电偶熄火保护装置灶具的使用(一)在使用灶具前,必须首先要确保灶具适用的燃气与你家的燃气种类相同,否则严禁使用。其次,灶具的安装必须符合使用说明书的要求,否则可能发生事故,或者造成灶具运行不正常。(二)检查是否装好电池。对嵌入式灶具,一般使用一节或者两节1号电池。对台式灶具,一般不用电池。装电池时,保证电池正负极正确。(三)新装灶具,或者给灶具清洁过后,需要重新调整灶具:检查火盖(分火器)是否正确的放在炉头上;点燃灶具(此时,或需用手一直压着旋钮),看火焰,应该是清晰的蓝色,不能有红色,火焰的根部不能脱离火盖(也称为脱火);燃烧时,不能在炉头内部发出“扑、扑“声(称为回火)。(四)当燃烧不正常时,需要调整风门。风门在炉头与控制阀接合部,并且可以用手正反转动的薄铁片。每个炉头侧,一般都有两个风门板,分别控制着外圈火(外环火)和内圈火(内环火)。从灶具的底部看,比较容易判断出来。调整风门时,左右试着转动,直至火焰燃烧正常(调整风门位置,保证火焰燃烧正常,是灶具正常使用的关键,否则容易导致火焰烧不着探头而引起熄火或者点燃火后松手灭)。对一款设计合理的灶具,调整好火焰燃烧状况后,能保证火焰烧着探头顶端位置。(五)调整好风门位置(或者火焰燃烧状况)后,开始运行灶具。用手压下旋钮(直至不能继续往下压为止),压着旋钮往左旋转、点火(点燃火后,一定要继续压着旋钮3~5秒,才能松手,否则,容易出现点燃火后松手灭)。当超过5秒后松手,如果还是...
