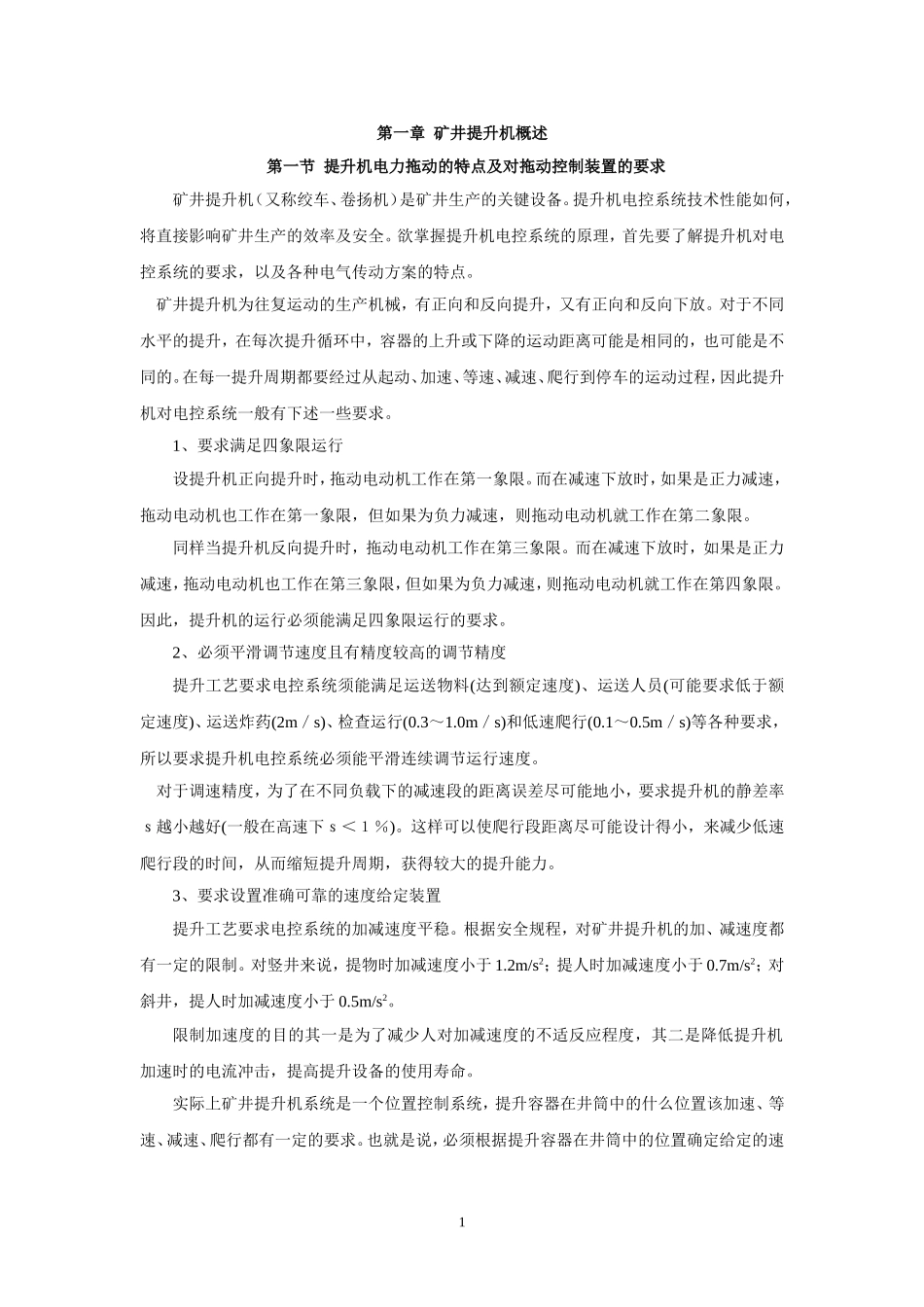

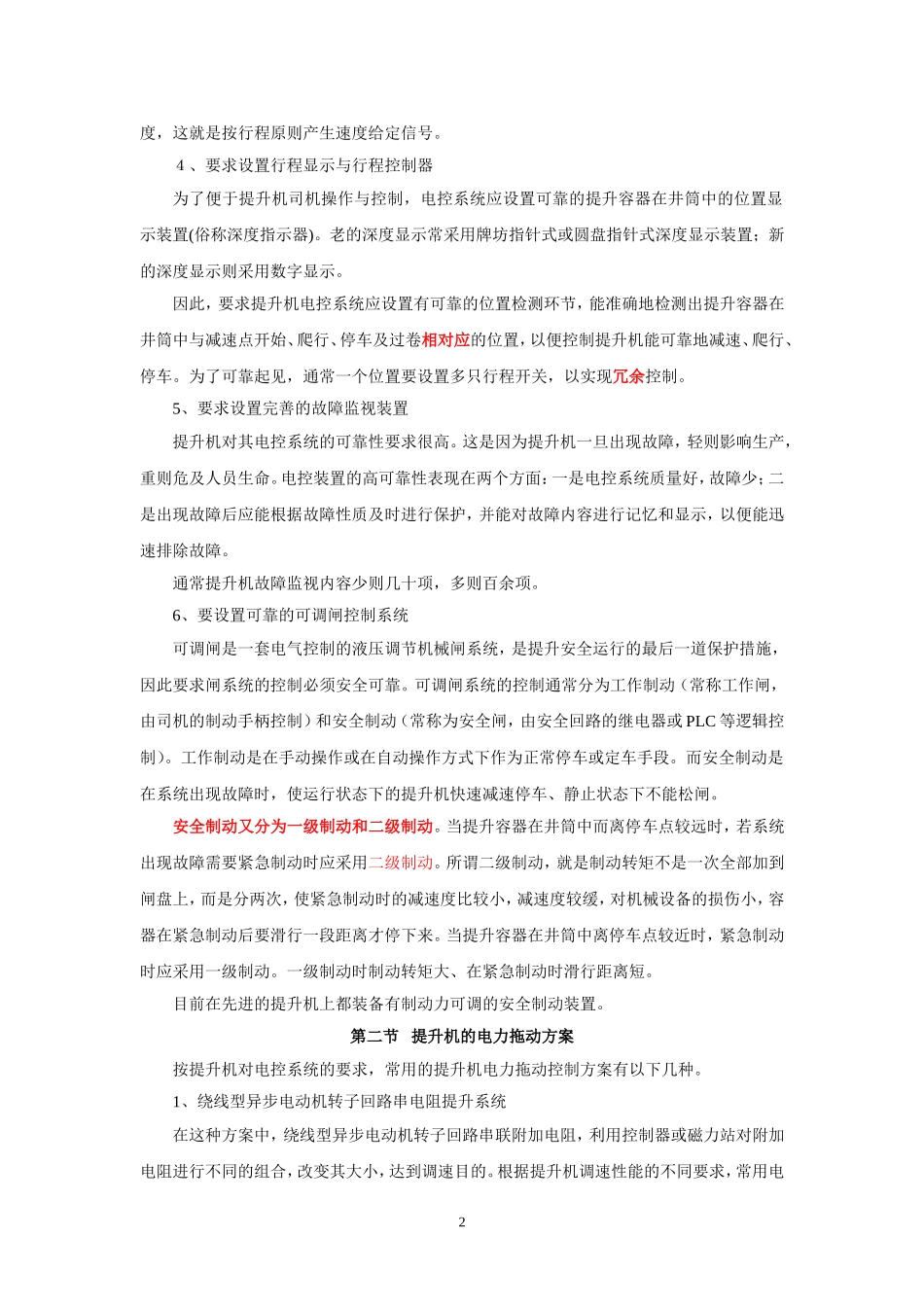

第一章矿井提升机概述第一节提升机电力拖动的特点及对拖动控制装置的要求矿井提升机（又称绞车、卷扬机）是矿井生产的关键设备。提升机电控系统技术性能如何，将直接影响矿井生产的效率及安全。欲掌握提升机电控系统的原理，首先要了解提升机对电控系统的要求，以及各种电气传动方案的特点。矿井提升机为往复运动的生产机械，有正向和反向提升，又有正向和反向下放。对于不同水平的提升，在每次提升循环中，容器的上升或下降的运动距离可能是相同的，也可能是不同的。在每一提升周期都要经过从起动、加速、等速、减速、爬行到停车的运动过程，因此提升机对电控系统一般有下述一些要求。1、要求满足四象限运行设提升机正向提升时，拖动电动机工作在第一象限。而在减速下放时，如果是正力减速，拖动电动机也工作在第一象限，但如果为负力减速，则拖动电动机就工作在第二象限。同样当提升机反向提升时，拖动电动机工作在第三象限。而在减速下放时，如果是正力减速，拖动电动机也工作在第三象限，但如果为负力减速，则拖动电动机就工作在第四象限。因此，提升机的运行必须能满足四象限运行的要求。2、必须平滑调节速度且有精度较高的调节精度提升工艺要求电控系统须能满足运送物料(达到额定速度)、运送人员(可能要求低于额定速度)、运送炸药(2m／s)、检查运行(0.3～1.0m／s)和低速爬行(0.1～0.5m／s)等各种要求，所以要求提升机电控系统必须能平滑连续调节运行速度。对于调速精度，为了在不同负载下的减速段的距离误差尽可能地小，要求提升机的静差率ｓ越小越好(一般在高速下ｓ＜１％)。这样可以使爬行段距离尽可能设计得小，来减少低速爬行段的时间，从而缩短提升周期，获得较大的提升能力。3、要求设置准确可靠的速度给定装置提升工艺要求电控系统的加减速度平稳。根据安全规程，对矿井提升机的加、减速度都有一定的限制。对竖井来说，提物时加减速度小于1.2m/s2；提人时加减速度小于0.7m/s2；对斜井，提人时加减速度小于0.5m/s2。限制加速度的目的其一是为了减少人对加减速度的不适反应程度，其二是降低提升机加速时的电流冲击，提高提升设备的使用寿命。实际上矿井提升机系统是一个位置控制系统，提升容器在井筒中的什么位置该加速、等速、减速、爬行都有一定的要求。也就是说，必须根据提升容器在井筒中的位置确定给定的速1度，这就是按行程原则产生速度给定信号。４、要求设置行程显示与行程控制器为了便于提升机司机操作与控制，电控系统应设置可靠的提升容器在井筒中的位置显示装置(俗称深度指示器)。老的深度显示常采用牌坊指针式或圆盘指针式深度显示装置；新的深度显示则采用数字显示。因此，要求提升机电控系统应设置有可靠的位置检测环节，能准确地检测出提升容器在井筒中与减速点开始、爬行、停车及过卷相对应的位置，以便控制提升机能可靠地减速、爬行、停车。为了可靠起见，通常一个位置要设置多只行程开关，以实现冗余控制。5、要求设置完善的故障监视装置提升机对其电控系统的可靠性要求很高。这是因为提升机一旦出现故障，轻则影响生产，重则危及人员生命。电控装置的高可靠性表现在两个方面：一是电控系统质量好，故障少；二是出现故障后应能根据故障性质及时进行保护，并能对故障内容进行记忆和显示，以便能迅速排除故障。通常提升机故障监视内容少则几十项，多则百余项。6、要设置可靠的可调闸控制系统可调闸是一套电气控制的液压调节机械闸系统，是提升安全运行的最后一道保护措施，因此要求闸系统的控制必须安全可靠。可调闸系统的控制通常分为工作制动（常称工作闸，由司机的制动手柄控制）和安全制动（常称为安全闸，由安全回路的继电器或PLC等逻辑控制）。工作制动是在手动操作或在自动操作方式下作为正常停车或定车手段。而安全制动是在系统出现故障时，使运行状态下的提升机快速减速停车、静止状态下不能松闸。安全制动又分为一级制动和二级制动。当提升容器在井筒中而离停车点较远时，若系统出现故障需要紧急制动时应采用二级制动。所谓二级制动，就是制动转矩不是一次全部加到闸盘上，而是分两次，使紧急制动时的减速度比较小，减速度较缓，对机械设备...
