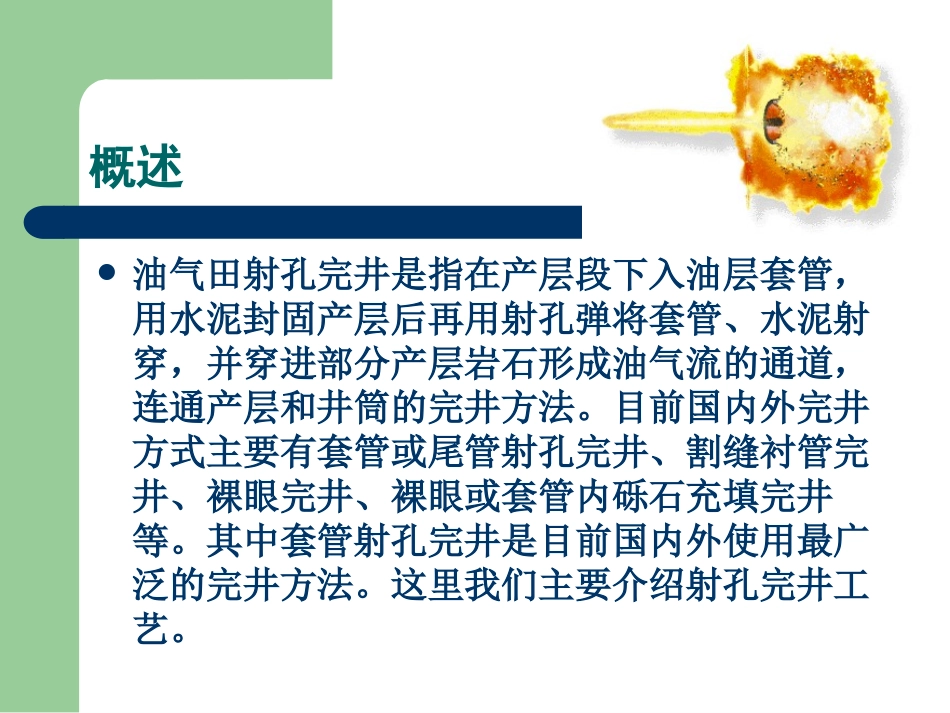

LOGO射孔工艺简介目录概述起爆方式射孔分类水平井射孔工艺射孔——测试联作工艺技术国内主要射孔工艺应用概述油气田射孔完井是指在产层段下入油层套管，用水泥封固产层后再用射孔弹将套管、水泥射穿，并穿进部分产层岩石形成油气流的通道，连通产层和井筒的完井方法。目前国内外完井方式主要有套管或尾管射孔完井、割缝衬管完井、裸眼完井、裸眼或套管内砾石充填完井等。其中套管射孔完井是目前国内外使用最广泛的完井方法。这里我们主要介绍射孔完井工艺。射孔器射孔器结构包括射孔弹和射孔枪。射孔弹射孔枪射孔枪分为有枪身射孔枪和无枪身射孔枪。有枪身射孔枪是用于承载射孔弹的密封、承压发射体；无枪身射孔器中，它专指弹架，无枪身射孔器的密封承压由无枪身射孔弹的弹壳承担。有枪身射孔枪枪身是射孔器重要部件之一，主要两作用：（1）射孔弹载体，承受井内液体压力、回收射孔弹爆炸后的碎片，保证射孔弹下井不损坏和防井下落物；（2）枪身能吸收射孔弹爆炸产生的冲击和气体膨胀的能量，保护套管免遭损伤。无枪身式射孔弹由无枪身聚能射孔弹、弹架(或非密封的钢管)、起爆传爆部件(或装置)等构成的射孔总成无枪身射孔枪特点(1)非钢管枪身，射孔后无枪体膨胀，易从井中取出。(2)弹架有挠性，套管弯曲和有缩径时有良好通过性能。(3)重量轻、操作方便，有利于提高施工效率、减轻劳动强度和降低射孔费用。无枪身射孔器缺点：(1)火工器件与液体直接接触，药柱和壳体承受温度和压力联合作用，降低射孔器性能指标。(2)不像有枪身射孔器能保护套管，在小直径套管内射孔时，损坏套管可能性很大。(3)单位长度上重量轻，特别是用塑料弹壳时，在加重钻井液里使用，下井比较困难。1射孔2压裂3生产起爆方式投棒起爆：投棒激发点火装置由机械式点火头控制点火起爆，它安装在射孔枪的顶部，射孔时从井口投入撞击棒，从而使撞针撞击起爆器进行点火激发。压力起爆：环空加压点火方式实际上是把封隔器上方的环空压力转换为下部的管内压力，利用液压点火头进行激发。(只在管内可能含有关闭状态球阀时采用)电能起爆：依靠地面连接电源激发点火头进行射孔比投棒方式相对较可靠；油管传输射孔时也可下入电缆，通过对接头对接后进行电动点火。（靠机械方式连接内、外连接器起爆）射孔分类按照射孔器输送方式分：电缆输送射孔（WCP）和油管输送射孔（TCP）.按照工艺分：正压射孔、负压射孔、超正压射孔。按照射孔枪结构分：有枪身式射孔器和无枪身式射孔器。电缆输送射孔和油管传输射孔过油管电缆传输射孔电缆传输射孔油管输送射孔电缆输送射孔射孔分类一、电缆传输射孔工艺电缆输送射孔技术是用电缆将射孔器输送到目的层的射孔技术，电缆输送式套管射孔是在套管内，用电缆把射孔器输送到目的层，进行定位射孔。包括无枪身和有枪身套管射孔。（1）电缆输送射孔的优越性1）适应各种各种无枪身和有枪身射孔器；2）深穿透、高孔密和施工简单的优点。（2）电缆输送射孔的缺点1）由于携带射孔器长度有限，下井次数较多；2）由于在施工时需要采用动密封，若发生井喷，不易控制；3）对于一些补孔井，由于井内结蜡或油稠，下井较困难。4）对于实现负压和避免压井二次污染较困难二、电缆输送式过油管射孔射孔前把油管下到所要射孔井段的上部，再用电缆输送小直径的射孔器，通过油管下放到射孔井段，在套管中定位射孔。过油管射孔是最先被采用的负压射孔技术。它有着套管射孔不具备的优点;可使试油工艺简化：缩短试油周期提高试油速度，节省劳动力；可带压安全地连续完成射孔作业。三、油管传输射孔油管输送式射孔的基本原理是把一口井所要射开的油气层的射孔器全部串连在一起连接在油管的尾端，形成一个硬连接的管串下入井中。通过在油管内测量放射性曲线或磁定位曲线，校深并对准射孔地层。可采用多种引爆方式引爆射孔器，同时可实现负压射孔、正压射孔等特殊射孔条件。（1）可采用各种有枪身射孔器，以便实现高孔密、深穿透、大孔径、多相位射孔的需要，从而获得最佳的油气井产能状态；（2）可实现较高的负压值射孔，保护油气层提高产能；（3...
