机械制图讲义VIP免费

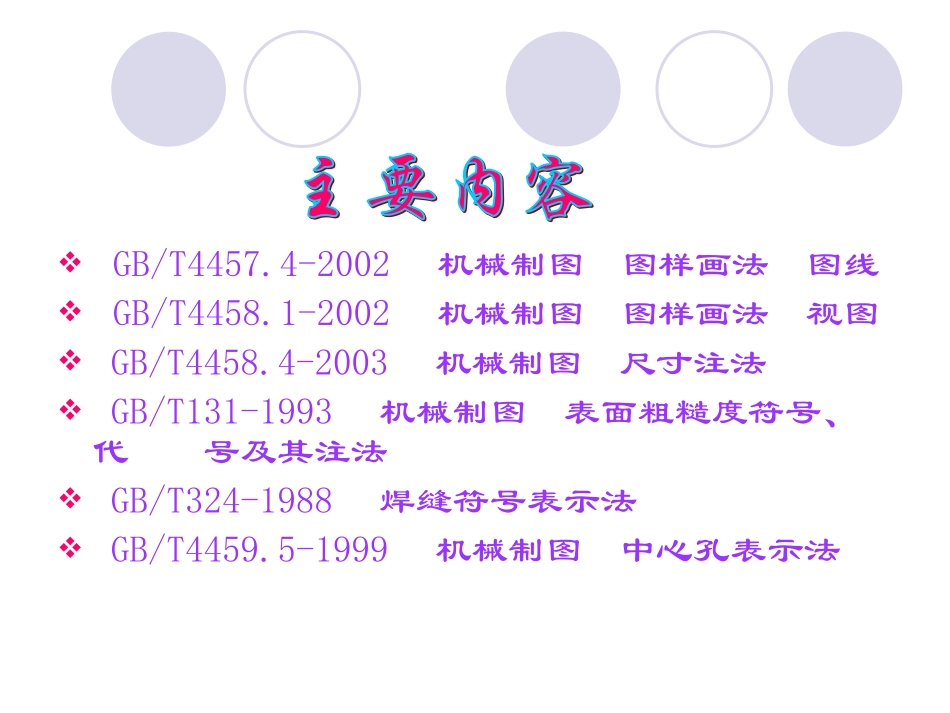

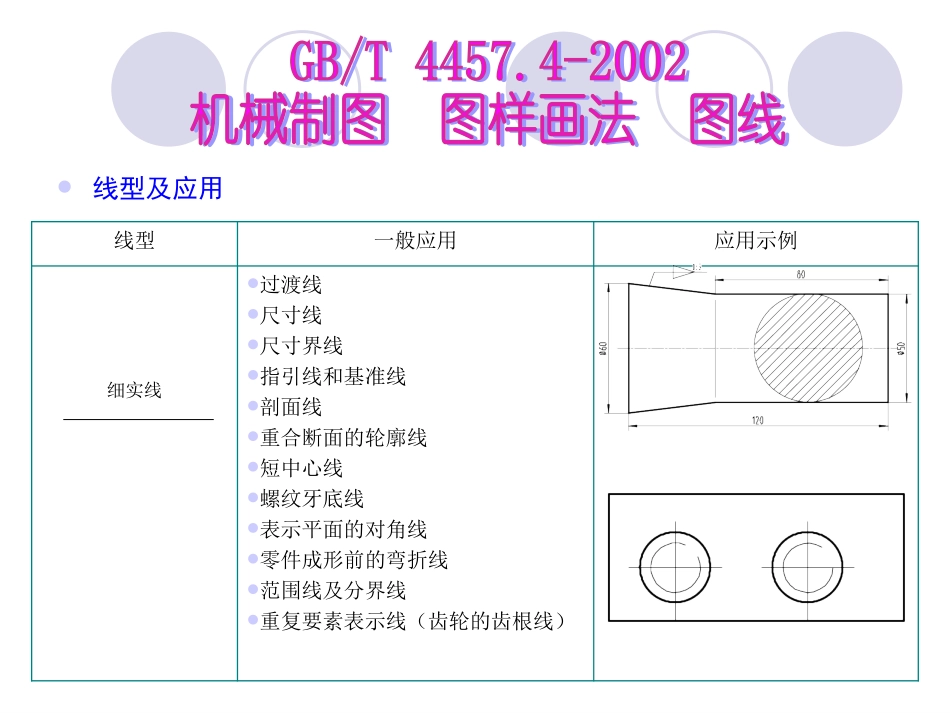

GB/T4457.4-2002机械制图图样画法图线GB/T4458.1-2002机械制图图样画法视图GB/T4458.4-2003机械制图尺寸注法GB/T131-1993机械制图表面粗糙度符号、代号及其注法GB/T324-1988焊缝符号表示法GB/T4459.5-1999机械制图中心孔表示法线型及应用线型一般应用应用示例细实线过渡线尺寸线尺寸界线指引线和基准线剖面线重合断面的轮廓线短中心线螺纹牙底线表示平面的对角线零件成形前的弯折线范围线及分界线重复要素表示线（齿轮的齿根线）线型一般应用应用示例细实线辅助线不连续同一表面连线成规律分布的相同要素连线投影线网格线波浪线断裂处边界线视图与剖视图的分界线注：对于波浪线和双折线，由于其功能完全相同，所以在使用时可任意选择。但在同一张图纸上只能采用一种线型。双折线线型一般应用应用示例粗实线可见棱边线可见轮廓线相贯线螺纹牙顶线螺纹长度终止线齿顶圆（线）表格图、流程图中的主要表示线模型的分样线剖切符号用线细虚线不可见的棱边线不可见的轮廓线粗虚线允许表面处理的表示线线型一般应用应用示例细点划线轴线对称中心线分度圆（线）孔系分布的中心线剖切线粗点划线限定范围表示线细双点划线相邻辅助零件的轮廓线可动零件的极限位置的轮廓线成形前的轮廓线剖切面前的结构轮廓线轨迹线毛坯图中制成品的轮廓线特定区域线延伸公差带表示线中断线波浪线、双折线及双点画线的用法——波浪线、双折线和双点画线均可用来表达机件中断处的边界线，一般情况下成对使用；——当机件断开后只保留一部分，另一部分不画出时，则只能用波浪线或双折线表示断裂处的边界线。双点画线必须成对使用；——当机件断开处含有中空结构或周边采用细实线相连的简化画法时则不宜采用波浪线表示中断处的边界线。在机械制图中采用粗细两种线宽，它们之间的比例为21∶。线型组别粗线宽细线宽备注0.250.250.130.350.350.180.50.50.25优先选用0.750.750.35优先选用110.51.41.40.7221基本要求技术图样应采用正投影法绘制，并优先采用第一角画法。采用第一角画法采用第三角画法绘制技术图样时，应首先考虑看图方便。根据物体的结构特点，选择适当的表示方法。在完整、清楚地表示物体形状的前提下，力求制图简便：——表示物体信息量最多的视图应作为主视图，主视图通常是物体的工作位置、加工位置或安装位置；——在明确表示物体的前提下，视图数量应为最少；——尽量避免使用虚线表达物体的轮廓及棱线；——避免不必要的细节重复。对称件画法为了节省绘图时间和图幅，对称件或零件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线。局部放大图画法——绘制局部放大图时，应用细实线圈出被放大部位。——当同一机件上有多个被放大部位时，应用罗马数字依次标明被放大的部位，并在局部放大图上方标出相应的罗马数字和所采用的比例。——当被放大部位只有一个时，在局部放大图的上方只需注明所采用的比例。局部视图按第三角画法配置局部视图也可按第三角画法配置在视图上来表示物体的局部结构，此时应用细点画线将两者相连，无需另行标注。剖视图——零件上的肋、加强筋、紧固件等通过其对称面纵向剖切时，视图通常按不剖绘制，但当横向剖切时，应画剖面线。——旋转视图的表示方法。——当剖切平面通过回转而形成的孔或凹坑的轴线时，则这些结构按剖视图要求绘制。——带有规则分布结构要素的回转零件，需要绘制剖视图时，可以将其结构要素旋转到剖切平面上绘制。绘图比例的选取当需要按比例绘制图样时，应从下表中选取适当的比例。种类比例备注原值比例1：1放大比例5：1、2：1优先选用5×10:1、2×10:1、1×10:14：1、2.5：14×10:1、2.5×10:1缩小比例1：2、1：5、1：10优先选用1：2×10、1：5×10、1：101：1.5、1：2.5、1：3、1：4、1：61：1.5×10、1：2.5×10、1：3×10、1：4×10、1：6×10、nnnnnnnnnnnnn基本要求机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中（包括技术要求和其它说明）...
