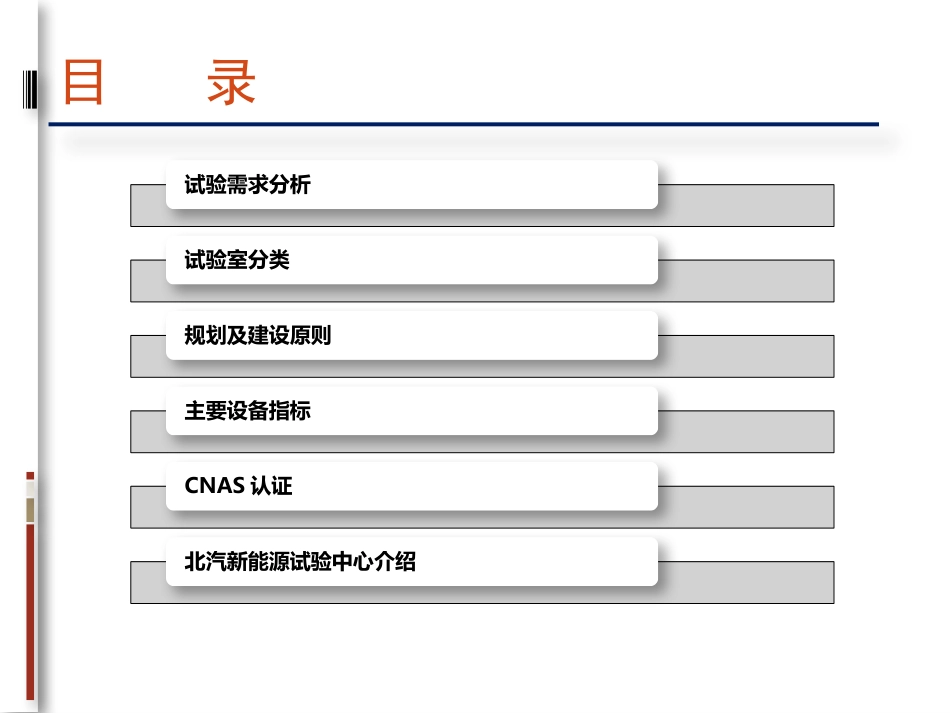

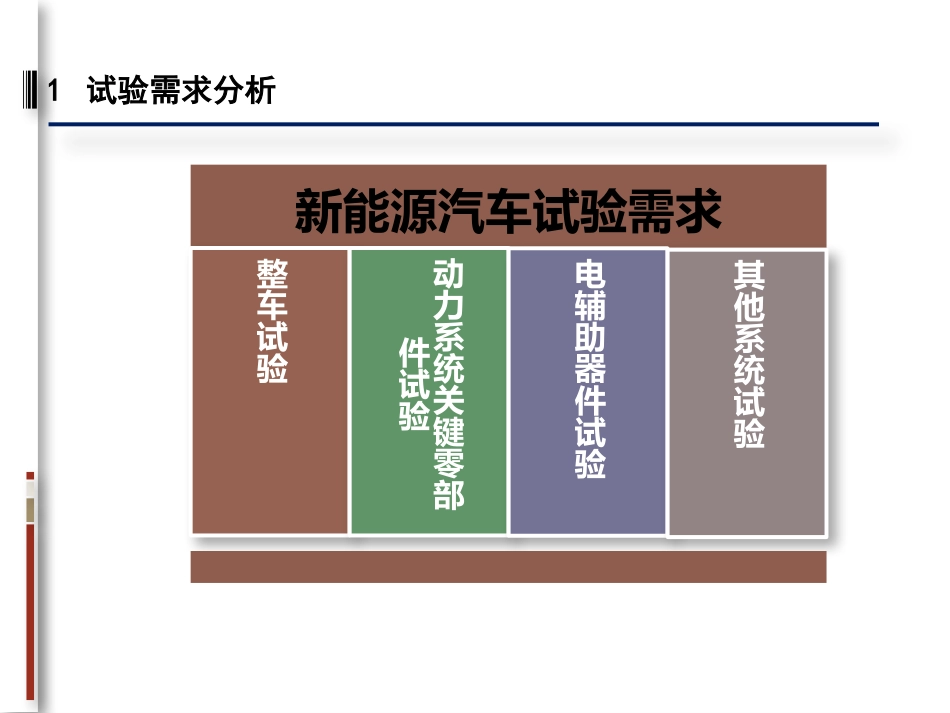

新能源汽车专业知识培训---试验室建设篇目录试验需求分析试验室分类规划及建设原则主要设备指标CNAS认证北汽新能源试验中心介绍1试验需求分析新能源汽车试验需求整车试验动力系统关键零部件试验电辅助器件试验其他系统试验1试验需求分析整车系统试验静态参数试验动力性试验经济性试验安全性能试验NVH测试可靠耐久性能整车HVAC性能试验整车环境适应性试验碰撞安全测试EMC测试动力系统及关键零部件电池静态参数安全性电池性能电磁兼容防护等级振动试验可靠性电机及控制器一般性外观检查安全和电气性能性能试验环境试验可靠性试验DC/DC外观性检查环境试验电磁兼容安全性能电压电流纹波特性转化效率可靠性充电机环境适应性输入、输出电压特性输出电流特性充电效率试验保护功能试验整车控制器环境试验安全测试动力总成功能调试性能测试道路模拟可靠性整车系统试验动力系统及关键零部件试验电辅助系统试验其他系统试验1试验需求分析电辅助器件试验电动助力转向试验性能试验环境试验电磁兼容PTC电加热试验外观质量、尺寸安全性性能试验环境试验电磁兼容电动压缩机试验安全性性能试验盐雾试验清洁度电动真空泵总成试验环境试验电磁兼容密封性试验性能试验高压盒总成试验性能试验环境试验其他系统车身系统试验风阻试验部件可靠性试验密封性试验电器系统试验电器性能测试电器可靠性测试底盘系统试验操纵性、稳定性试验制动性试验平顺性试验ABS性能试验整车系统试验动力系统及关键零部件试验电辅助系统试验其他系统试验新能源汽车试验整车试验整车道路试验室试验场道路试验“三高”环境试验整车NVH试验整车室内试验室底盘测功机试验整车EMC试验整车结构耐久试验试验整车排放试验系统试验驱动系统试验室电机试验发动机试验动力总成试验传动系统试验控制系统试验室电池系统试验室电池包性能试验电芯性能试验零部件系统试验室零部件环境试验零部件EMC试验零部件结构耐久试验电辅助系统试验室DC/DC性能试验充电机性能试验助力转向试验制动系统试验2试验室分类实验室布局合理性，从发展的眼光规划；实验室供电设计；实验室冷却水循环系统设计；实验室消声隔音系统设计；其他设计。3规划及建设原则实验室组成及分布:1）实验用房：通用实验室，专用实验室、科研工作室；2）辅助用房：仓库，洗涤室等；3）公共设施用房：空调房，强弱电房，卫生间，楼梯，电梯等。各类用房宜集中布置，做到功能分区明确、布局合理、联系方便、互不干扰，且留有发展余地。建筑：荷载重，振动大的实验室放在底层；隔音类，污染大，废气多的实验室放在顶层；科研室，工作室朝南布置；辅助类房间放整层的中间；楼层柱网分布：水平6600mm，垂直不大于7500mm走廊分布样式：单走道式，中走道式，双走道式实验室布局供电设计冷却设计消声设计其他3规划及建设原则实验室布局供电设计冷却设计消声设计其他1、安全在电力的供应、分配和使用中，不应发生人身事故和设备事故。2、可靠应满足电力用户对供电可靠性即连续供电的要求。3、优质应满足电力用户对电压质量和频率质量等方面的要求。4、经济应使系统的投资少，运行费用低，并尽可能地节约电能。电缆线的型号及截面积变电所的位置变压器选择负荷计算供电系统设计的原则：供电系统设计的步骤：1）三相配电时尽可能做到三相平衡；2）设备供电与控制室内供电应分相供电，以防止干扰；3）要特别注意供电系统的安全性,要在多处设置应急开关，4）发生故障时,可以及时切断电源。供电系统设计注意事项：3规划及建设原则实验室布局供电设计冷却设计消声设计其他试验室的冷却系统一般采用循环水形式,水池可设置在观察室的地下室;冷却水量和蓄水池的容量应根据试验设备的设计功率、试验设备数目和同时运行率来设计。通过冷却塔对循环水进行冷却。由于不同试验室设备所需的水压不同,试验室应考虑安置不同水压设计多套管路。根据新能源汽车试验设备的特点，可以设计两套管路,一路的水压为500kPa～1500kPa，另一路为3000kPa～5000kPa,最好采用稳压装置进行稳压。根据计算得到的冷却水量，设备进水口温度和设备出水口温度，对冷却水塔进行选型。冷却水塔可以分为开放式冷却水...
