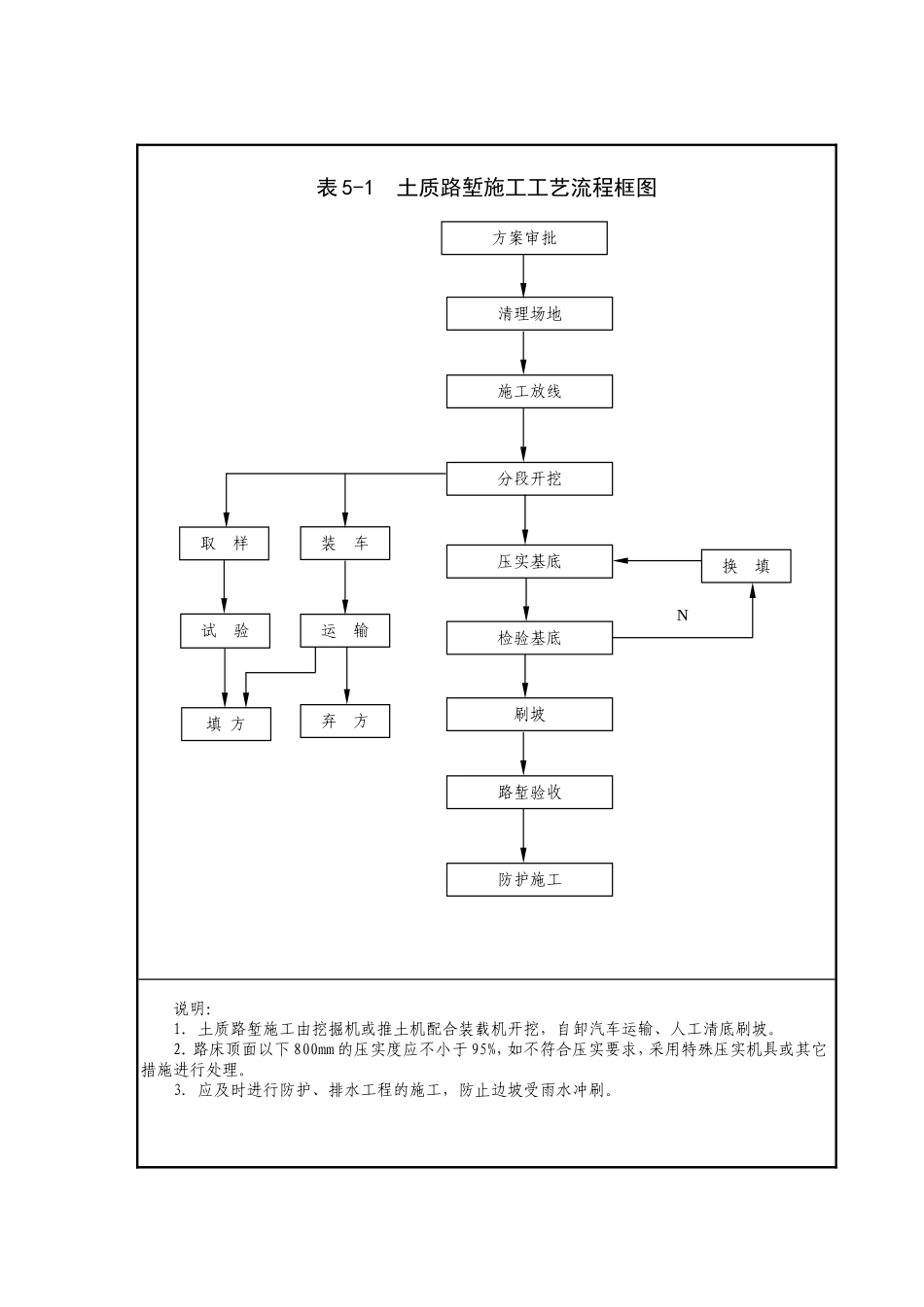

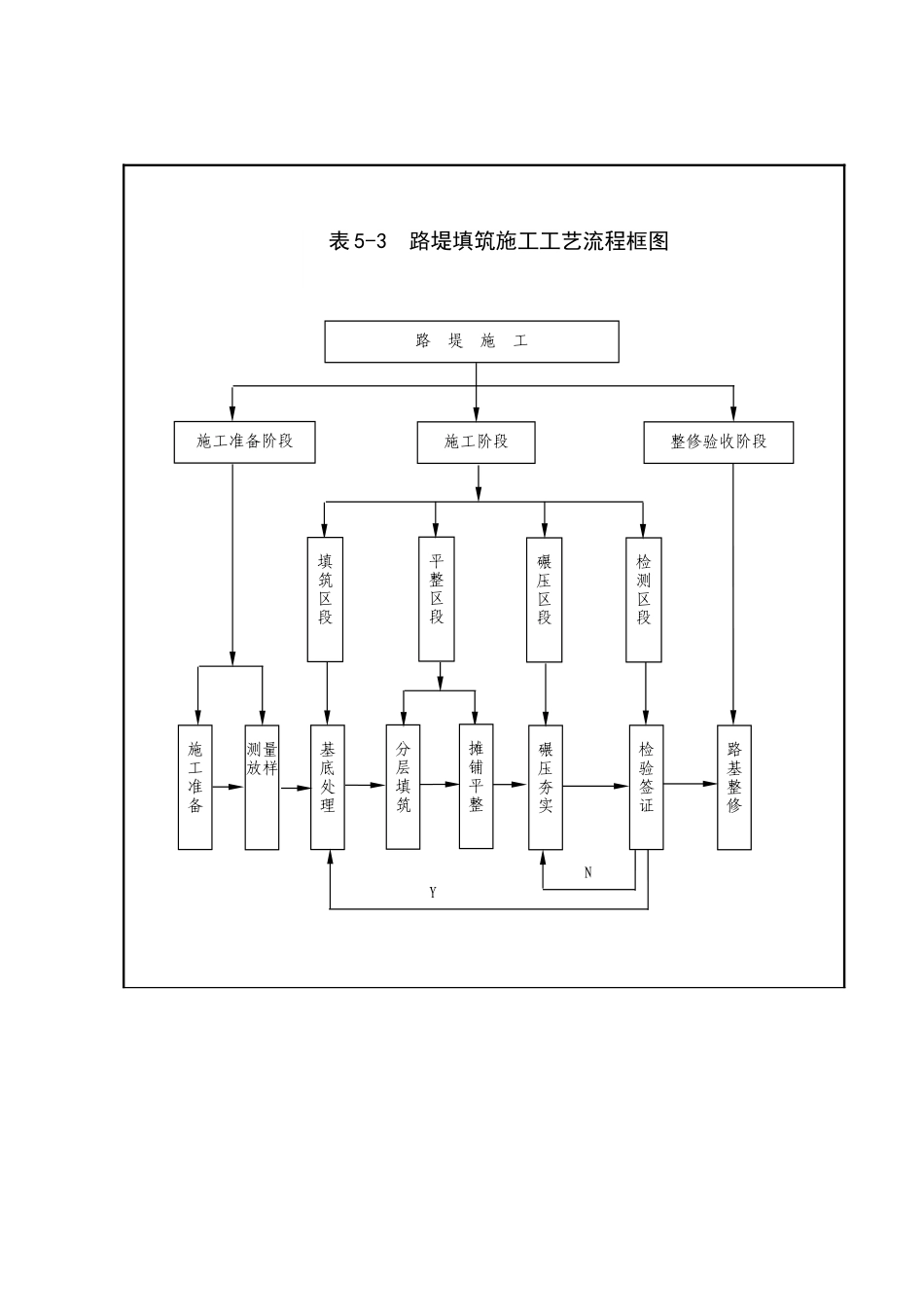

说明：1．土质路堑施工由挖掘机或推土机配合装载机开挖，自卸汽车运输、人工清底刷坡。2．路床顶面以下800mm的压实度应不小于95%，如不符合压实要求，采用特殊压实机具或其它措施进行处理。3．应及时进行防护、排水工程的施工，防止边坡受雨水冲刷。表5-1土质路堑施工工艺流程框图方案审批施工放线分段开挖清理场地刷坡检验基底防护施工路堑验收压实基底装车填方运输换填N试验取样弃方表5-2石质爆破施工工艺流程框图说明：1．对比较松软的岩石采用大马力推土机、挖掘机并辅以部分人工施工，对比较坚硬的岩石分梯段采用松动控制爆破进行开挖。2．边坡采用预裂爆破，路床面整修采用小排炮光面爆破。3．发现边坡不稳定时，正确判明成因并采取相应加固措施。施工放样清理表层及松软岩层爆破设计布设孔位钻孔施工计算药量及装药结构丈量实际孔距、孔深装药堵塞联系起爆网络起爆清理废渣及坡面检查爆破效果修整路槽顶面修整边坡边沟及边坡防护验交调整爆破数据中央路槽松动爆破边坡预裂爆破填方利用检查平整度、宽度、平面位置及纵断面高程表5-3路堤填筑施工工艺流程框图路堤施工施工阶段施工准备阶段整修验收阶段N平整区段碾压区段填筑区段检测区段施工准备测量放样基底处理分层填筑碾压夯实检验签证路基整修Y摊铺平整说明：1.路基填筑施工前，先进行试验段施工，取得路基填筑作业的各项技术参数，以此来指导路基填筑作业。2.填筑作业前，按设计要求进行地表清理，清除表土10～30cm，换填非适宜材料，进行填前压实。3.路基填筑作业分层进行，自卸汽车运料，推土机初平，平地机精平，重型压路机振动压实。填筑一层，检验一层，满足要求后进行上层填筑。说明：1．对清理表土后的地面进行压实或采取其它有效的处理方法。2．施工过程中埋设沉降观测点，进行沉降观测，预留沉降量。3．在施工安排上尽早安排施工，为施工完毕后预压创造条件，以利路基固结、稳定。施工准备测量放样原地面翻松碾压分层铺筑摊铺整平碾压夯实检查压实度修整边坡验交击实试验安设沉降观测仪挖石段运石运土挖土段或取土区观测沉降YN表5-4高路堤填筑施工工艺流程框图表5-5台背回填施工工艺流程框图施工机械进场选择处理方案清理素土原地面整平碾压或特殊处理各种准备资料上报监理工程师机械装运填料人工配合推土机整平并严格控制层厚含水量检测光轮振动压路机稳压一遍或夯机初打一遍振动压路机振压或夯机复打重新整平压实度检测路基整修验交重型击实试验配料拌和取土进石灰水泥砂浆勾缝自检砂浆强度、平面位置及标高自检砂浆强度、平面位置及标高报监理检查浆砌片石墙身洒水养护石料加工NNN说明:1．台背回填待结构达到设计强度的75%以后进行。2．两边对称回填压实。对压路机压不到的地方，用小型机具分层夯实至设计高度。表5-6挡土墙施工工艺流程框图测量放样开挖基坑修整夯实基底自检承载力、尺寸及标高浆砌片石基础报监理检查砂石料试验砂浆配合比设计报监理检查完成自检单项工程交验N说明：1.石料应符合设计和规范规定的类别和强度，石质均匀、无水锈、无风化、无裂纹;2.砌筑前应将基底土夯实,砂浆采用磅秤计量，机械拌和，翻斗车运输，拌制的砂浆应随拌随用;3.采用挤浆法施工，严禁采用灌浆法；4．泄水孔按设计要求办理，一定要做到内高外低，不得堵塞。说明：1．注意锚杆出露端的防锈处理；2．采用双纽结六边形机编镀锌铁丝网，用铺助锚钉连接在坡面上；3．混合料用喷射机分两次喷射在挂网坡面上。清除或整修清理边坡清孔注浆敷设植生带布设孔位挂网安设锚杆风钻成孔喷植生混合料检查验收自检后报监理工程师检查表5-7挂网喷混植草工艺流程框图N表5-8系统锚杆工艺流程框图说明：1．按设计孔径、角度和深度采用水平钻机或潜孔钻机成孔；2．将砂浆灌入孔内后，注浆管缓缓拔出以防孔内砂浆脱节；3．锚杆用模具固定，并按设计长度预先进行加工；4．用砼喷射机将砼分三次均匀喷射在坡面上。养护施工放样喷砼检查验收布设孔位挂钢筋网安设锚杆灌浆自检后报监理工程师检查清理边坡清孔钻机成孔N清除或整修N表5-9水泥稳定砾石底基层施工工艺框图测量放样检查修整下承层备料报监理工程师审批检查修整底基原材料分析试验自...
