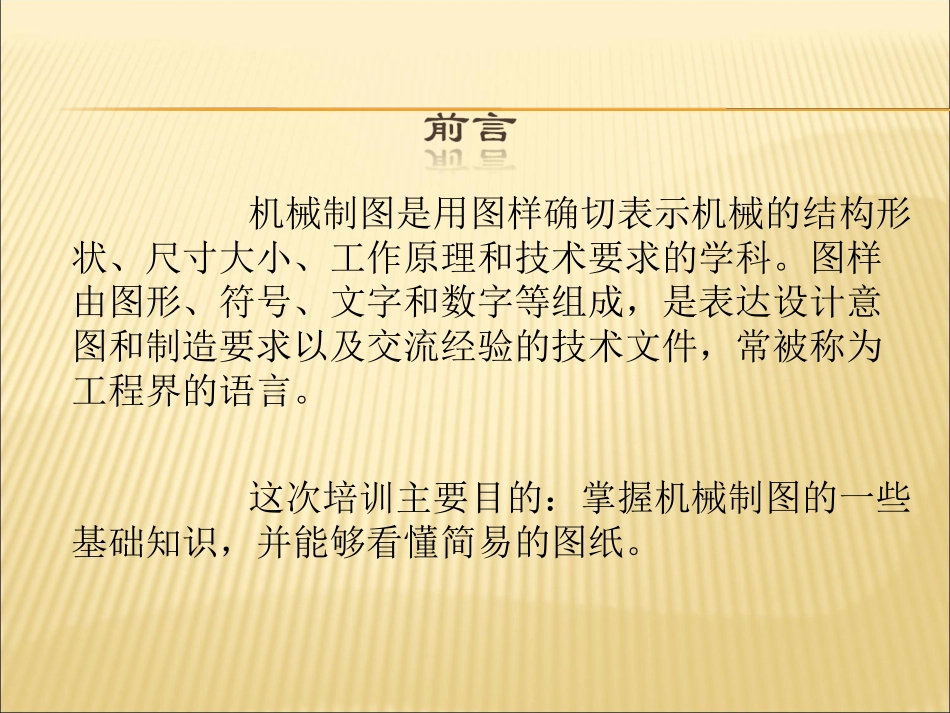

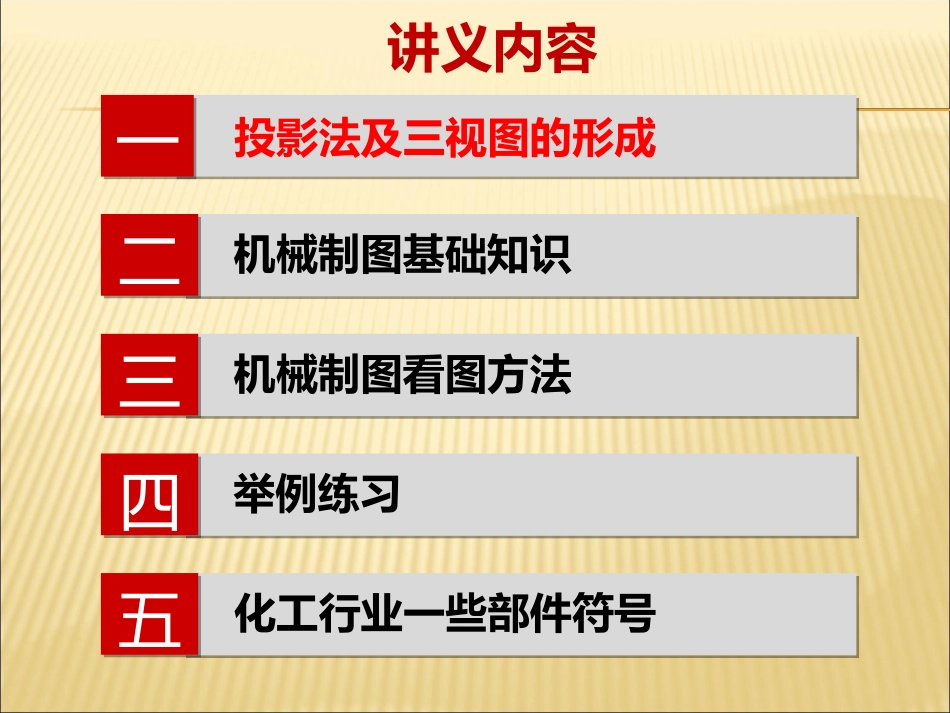

机械制图基础知识机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件，常被称为工程界的语言。这次培训主要目的：掌握机械制图的一些基础知识，并能够看懂简易的图纸。一一投影法及三视图的形成讲义内容二二机械制图基础知识三三机械制图看图方法四四举例练习五五化工行业一些部件符号1、三视图的形成一、投影法及三视图的形成2、三视图的投影对应关系一、投影法及三视图的形成3、三视图的方位对应关系一、投影法及三视图的形成4、对号入座一、投影法及三视图的形成（1）（2）（3）（4）（5）（）（）（）（）有立体图就能看懂，没立体图就吃力了。初学者都这样，不知能帮到你吗？二、机械制图基础知识1、图线（GB/T17450—1998）图线的型式及应用（1）基本线型国家标准中规定了各种技术图样的基本线型15种（可参阅相关国家标准），用于机械工程图样的有4种线素、9种线型，如表1-5所示。（2）图线宽度粗实线宽度d应按图样的复杂程度和大小在0.18，0.25，0.35，0.5，0.7，1.0，1.4，2.0（mm）中选择，细实线的宽度则为d/2。绘图中的粗实线d通常在0.5～1.0mm中选择，一般取0.7mm。（3）图线的应用根据GB/T4457.4—2002的规定，机械图样上图线的型式、宽度和一般应用下图。二、机械制图基础知识机械制图的图线型式及应用图线名称图线型式图线宽度一般应用粗实线d可见轮廓线、可见过渡线细实线约d/2尺寸线、尺寸界线、剖面线、引出线及重合断面轮廓线等波浪线约d/2断裂处的边界线、局部剖视中视图与剖视的分界线等双折线约d/2断裂处的边界线细虚线约d/2不可见轮廓线、不可见相贯线、不可见过渡线细点画线约d/2轴线、对称中心线等细双点画线约d/2极限位置的轮廓线、相邻辅助零件的轮廓线等粗点画线d有特殊要求的线或表面的表示线二、机械制图基础知识各种图线应用举例二、机械制图基础知识标注尺寸的符号和缩写词序号项目名称符号或缩写词序号项目名称符号或缩写词1直径9深度2半径R10沉孔或锪平孔3球直径S11埋头孔∨4球半径SR12弧长⌒5厚度t13斜度∠6均布EQS14锥度745°倒角C15展开长8正方形□16型材截面形状（按GB/T4656.1—2000）2、尺寸标注（GB/T4458.4—2003）二、机械制图基础知识常用尺寸注法举例尺寸注法示例尺寸种类图例说明直线尺寸的注法串列尺寸的相邻箭头应对齐，即应注在一条直线上并列尺寸应是小尺寸在内，大尺寸在外，尺寸间隔约为5～7mm直径尺寸的注法圆或大于半圆的圆弧及跨于两边的同心圆弧的尺寸应标注直径；标注时，在尺寸数字前加注直径符号“”二、机械制图基础知识半径尺寸的注法小于或等于半圆的圆弧尺寸一般标注半径；标注时，在尺寸数字前加注半径符号“R”球面的尺寸注法标注球面时，应在符号“”或“R”前加注符号“S”；对于螺钉、铆钉等的球体，在不致引起误解时，可省略符号“S”狭小尺寸的注法当没有足够位置标注数字和画箭头时，可把箭头或数字之一布置在图形外，也可把箭头与数字均布置在图形外狭小尺寸的注法标注串列线性小尺寸时，可用小圆点代替箭头，但两端的箭头仍应画出二、机械制图基础知识角度尺寸的注法角度的尺寸界线应沿径向引出，尺寸线应画成圆弧，角的顶点是圆心；尺寸线的终端用箭头角度的数字一律按水平方向标注，一般标注在尺寸线中断处。必要时，也可按右图的形式标注对称图形尺寸的注法对称图形尺寸的标注为对称分布；当对称图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，尺寸线另一端画出箭头弧长及弦长的尺寸注法弧长及弦长的尺寸界线应平行于该弧或弦的垂直平分线；当弧度较大时，尺寸界线可沿径向引出标注弧长时，应在尺寸数字的左方加注弧长符号“⌒”三、机械制图看图方法从主视图看，它的特征是L形……从左、俯视图看，L形有一定的宽度……从左视图看，它的上部是这样的……对，就是这样子的啦！但是觉得还不是很像……俯视图看不出上部的特征下部的特征在俯视图上最明显了！特征很重要，是吧？把上部、下部组合起来……三、机械制图看图方法+=+=噢，原来复杂形...
