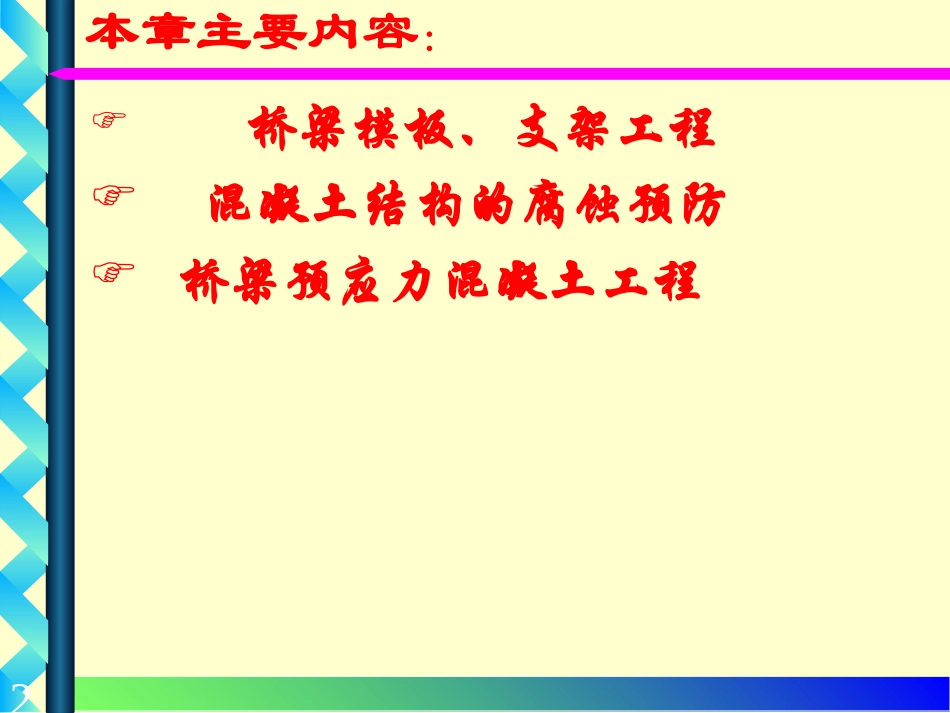

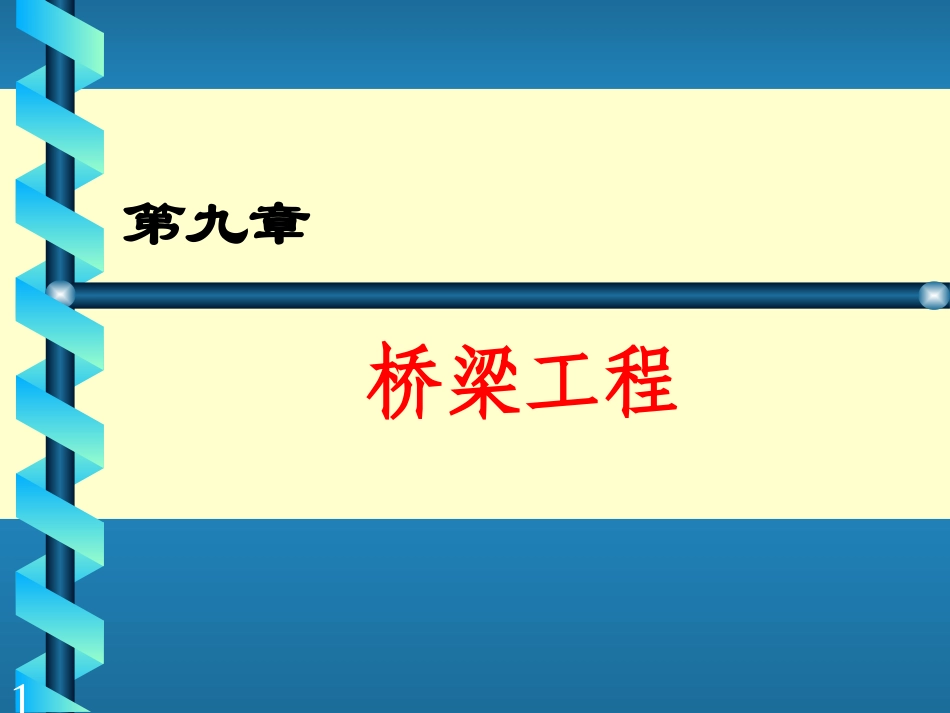

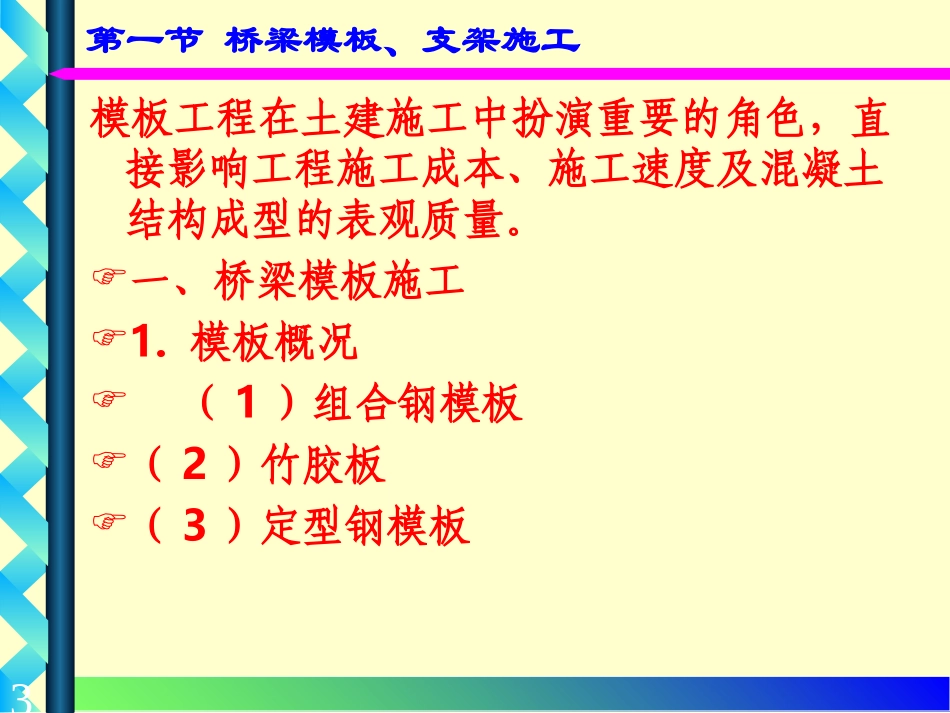

1第九章桥梁工程2本章主要内容：桥梁模板、支架工程混凝土结构的腐蚀预防桥梁预应力混凝土工程3第一节桥梁模板、支架施工模板工程在土建施工中扮演重要的角色，直接影响工程施工成本、施工速度及混凝土结构成型的表观质量。一、桥梁模板施工1.模板概况（1）组合钢模板（2）竹胶板（3）定型钢模板4（1）组合钢模板自20世纪70年代末引入组合钢模板，其一度成为施工现场的主流模板，但组合钢模板的刚度差，易变形，现主要应用在工业建筑及多层住宅的构造柱及楼梯、桥梁结构的承台等施工中。5（2）竹胶板胶合板面板的单张板块大，不易变形，表面覆膜后增加了耐磨和重复使用次数。胶合板有木胶合板和竹胶合板，厚度有12mm、15mm、18mm、20mm等。但胶合板作为模板也带来重复使用次数不多，造成资源浪费等新的问题。。覆膜胶合板6工地上用胶合板做面板，用50×100mm做胶合板模板面板的楞木成为目前主流模板工程材料。胶合板木枋可调钢支柱7用胶合板拼接的梁板模板，为防止板块间拼缝的漏浆，用双面胶条粘贴填缝。8（3）定型钢模板要达到桥梁施工高质量的混凝土圆截面柱，一般采用定型加工的钢模，脱模后立即包裹塑料薄膜，保湿养护，防止混凝土表面失水干裂。9对于矩形截面的混凝土柱，一般采用胶合板面板做模板，50×100木枋做竖内楞，双钢管和钢筋拉杆做柱箍。用双钢管和钢筋拉杆做柱箍10江苏苏通长江大桥30m跨引桥以碗扣架作为模板支架，胶合板为模板面板，木工字梁为楞木。112.模板的制作与安装混凝土浇筑拆模后，其表观质量应达到棱角分明，表面平整，梁柱交接部位混凝土不漏浆，其关键是模板的施工安装质量。122.模板的制作与安装11）钢模板、胶合板模板宜采用标准化、系列化和通用化的组合模板。2）制作模板的木材应尽量选用挠曲变形小的红、白松，且其含水率不宜大于25%。对与混凝土不直接接触的带料等的材质与含水量可酌量放宽。3）制作模板前应熟悉设计图纸及整体工程的施工顺序、混凝土浇筑次序、所用的施工机具、施工工艺与现场环境等详细情况。4）利用定型钢模板配制大面积异型模板时，其不足部分可用木模板加衬铁皮填补。132.模板的制作与安装25）对大体积的墩台立墙，在布置定型钢模板（或定型塑料板）时，应按模板设计要求，在相应部位加木条，并采用对拉螺栓进行加固。对柱式结构，以采用井字式固定架固定模板为宜。6）根据钢（塑料）定型模板的型号及模板设计要求，应配置强度适宜数量足够的横竖带料。7）用于T型梁，小箱梁等大型整体定型模板，应有加工设计图，由机加工部门承做，规格尺寸的配合误差，应按机加工的质量标准执行。加工承做单位应做初拼，由使用单位验收。8）重复使用的模板应始终保持其表面平整，形状准确，不漏浆，不走样，有足够的强度和刚度。任何翘曲，隆起或破损的模板在重复使用前必须修整，达到质量要求后方可使用。142.模板的制作与安装39）不得遗漏固定在模板上的预埋件和预留洞。10）刚框覆面胶合板模板的板面组配宜采取错缝布置，支撑系统的强度和刚度应满足要求。吊环应采用Ⅰ级钢制作，吊环计算拉应力不应大于50Mpa。11）内模模板的制作要点与要求：对于现浇箱梁内模板可采用组合钢模板或者木模版，拼缝必须严密不漏浆，下部采用钢管或短支撑与腹板进行支顶。12)模板安装与钢筋绑扎工作要配合进行，如有妨碍绑扎钢筋的模板，应待钢筋作业完毕后再安装。13）严禁将模板与脚手支架联系在一起（悬臂拼装的模板或与脚手整体设计的挂兰脚手除外），以免在脚手支架上运输混凝土和工人操作时引起模板变形。152.模板的制作与安装414）安装模板时，要将其上的预埋件和预留洞用样板固定牢固，位置要准确。15）模板在安装过程中，必须设置防倾覆设施。16)模板安装完毕后，应对其平面位置、顶部高程、节点联系及纵横向稳定性进行检查，签认后方可浇筑混凝土。浇筑时，发现模板有超过允许偏差变形值的可能时，应及时纠正。17）当结构自重和汽车荷载（不计冲击力）产生的向下挠度超过跨径的1/1600时，钢筋混凝土梁、板的底模板应设预拱度。对于预应力混凝土梁板的底模，在底模上按设计要求应设预...
