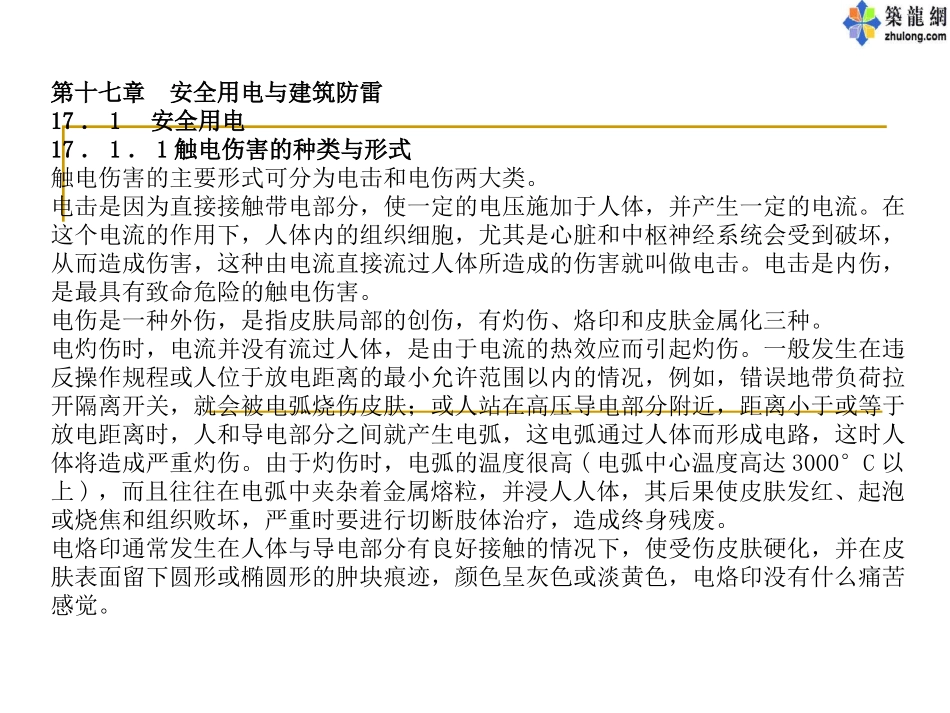

第十七章安全用电与建筑防雷17．1安全用电17．1．1触电伤害的种类与形式触电伤害的主要形式可分为电击和电伤两大类。电击是因为直接接触带电部分，使一定的电压施加于人体，并产生一定的电流。在这个电流的作用下，人体内的组织细胞，尤其是心脏和中枢神经系统会受到破坏，从而造成伤害，这种由电流直接流过人体所造成的伤害就叫做电击。电击是内伤，是最具有致命危险的触电伤害。电伤是一种外伤，是指皮肤局部的创伤，有灼伤、烙印和皮肤金属化三种。电灼伤时，电流并没有流过人体，是由于电流的热效应而引起灼伤。一般发生在违反操作规程或人位于放电距离的最小允许范围以内的情况，例如，错误地带负荷拉开隔离开关，就会被电弧烧伤皮肤；或人站在高压导电部分附近，距离小于或等于放电距离时，人和导电部分之间就产生电弧，这电弧通过人体而形成电路，这时人体将造成严重灼伤。由于灼伤时，电弧的温度很高(电弧中心温度高达3000°C以上)，而且往往在电弧中夹杂着金属熔粒，并浸人人体，其后果使皮肤发红、起泡或烧焦和组织败坏，严重时要进行切断肢体治疗，造成终身残废。电烙印通常发生在人体与导电部分有良好接触的情况下，使受伤皮肤硬化，并在皮肤表面留下圆形或椭圆形的肿块痕迹，颜色呈灰色或淡黄色，电烙印没有什么痛苦感觉。皮肤金属化是在电流的作用下，使熔化和蒸发的金属微粒渗入皮肤表面层，使皮肤的伤害部分形成粗浅粗糙的坚硬表面，日久会逐渐剥落。此外，因电弧的辐射线作用而引起眼睛伤害，也属于电伤。触电伤害的种类与形式虽可如上分类，但在许多情况下，往往呈现出电击与电伤的综合触电现象。大量的触电事故分析表明：绝大部分触电事故都是由电击造成的，因此通常所说的触电事故基本上都是指电击而言的。17．1．2影响触电伤害程度的各种因素触电伤害的危险程度是和人体电阻的变化，通过人体电流的大小、种类、频率、持续时间和路径以及电压的高低，人的身心健康状况等因素有关．。流经人体电流的大小电流是触电受伤的直接物理因素。究竟多大的电流流经人体而不致于发生触电伤害事故呢?这个问题是很难离开电流流过人体的持续时间而孤立起来看的。根据无数研究人员的研究，认为流经人体的电流，当工频(50Hz)交流在10mA以下和直流50mA以下时是安全电流。所谓安全电流是指通过这些电流值时，不靠别人的帮助能够独自脱离导电部分的可摆脱电流。但是，即使是这样大小的电流，如果长时间地流经人体，依旧是会有生命危险的。试验证明：100mA(0．1A)左右的电流流经人体，就能使人休克或死亡。2．人体的电阻人体各部分的电阻以皮肤的电阻为最大，当人体皮肤处于干燥、洁净和无损伤的状态下，人体的电阻可高达40～100kΩ。但若除去皮肤，则人体电阻下降到600～800Ω。人体的电阻并不是固定不变的，当皮肤处于潮湿状态，如出汗、受到损伤或带有导电性的粉尘时，则人体电阻会降低到l000Ω左右。此外，当触电时，若皮肤触及带电部分的面积愈大，接触得愈紧密，电阻就愈小。同时，流过人体的电流愈大、时间愈长、电阻也就愈小，这是由于皮肤发热出汗和电解作用所造成的。3．作用于人体电压的高低人体的电阻和对人有生命危险的电流值由外加于人体的电压而变化，因为它们要取决于外加电压的高低。应该指出，流经人体电流的大小，与作用于人体电压的高低并不是成直线关系，而是近似于抛物线关系。这是因为随着电压的增高，人体表皮角质层有电解和类似介质击穿的现象发生，使人体电阻急剧地下降，从而使电流迅速地增大，从而造成严重的触电事故。因此，在电气安全规程中对于各种生产条件的危险电压和安全电压的数值都有明文规定。从安全的角度看，所谓安全电压和危险电压是不能与普通的低压和高压混为一谈的。有时，人们偶尔触及ll0V或220V的电源之所以没有造成伤亡事故，是因为穿着绝缘性能良好的鞋和站在干燥地板上的缘故。否则，要是站在潮湿的地坪上，赤手赤足触及110v或220v电源，将会酿成严重的伤亡事故。实践也证明：即使在相当低的电压下，也可能引起触电的危险，例如，电压为65v的电焊设备，就曾多次发生触电事故；人手假若潮湿，36V以上的电压就成为危险电压n我国根据...
