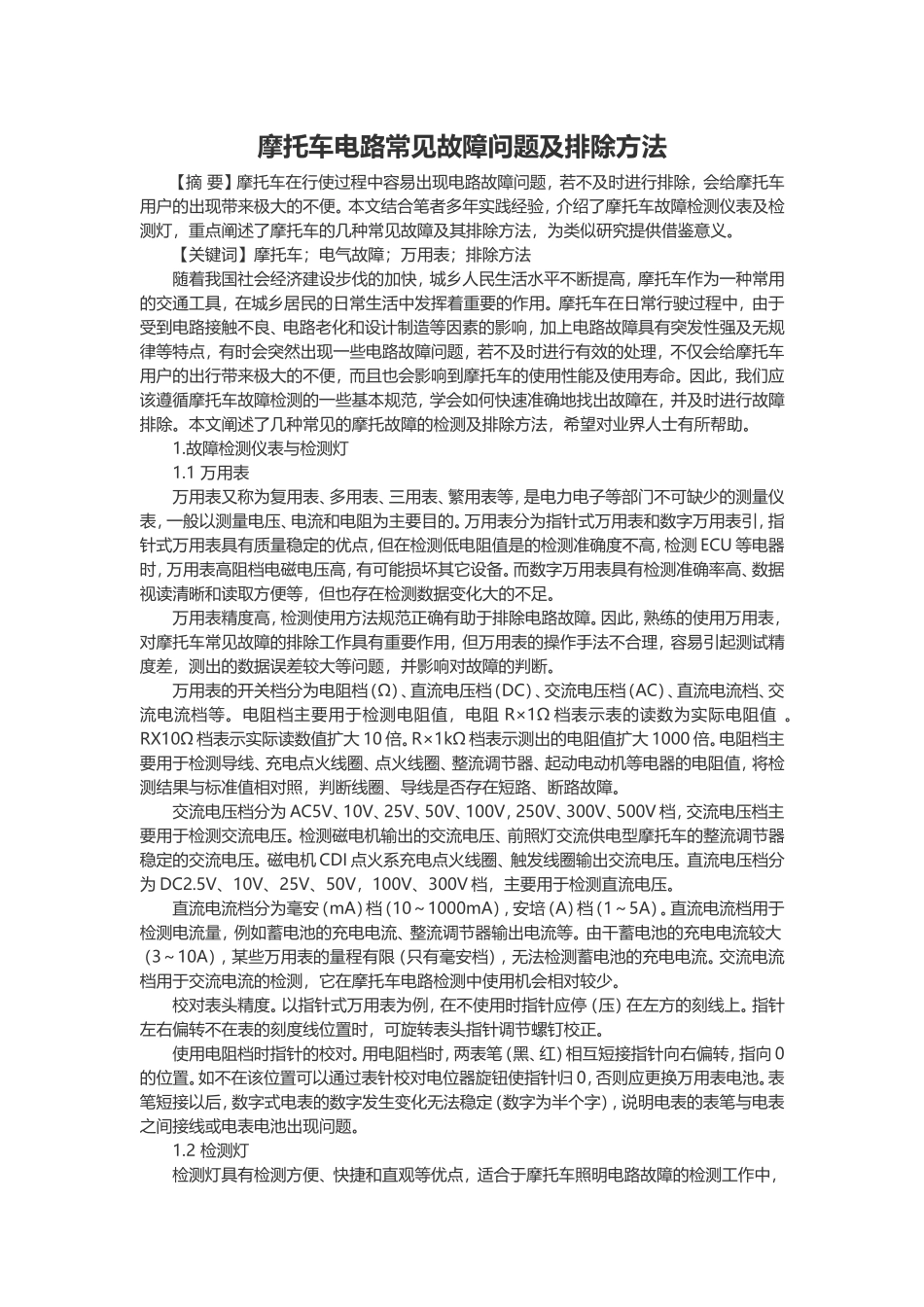

摩托车电路常见故障问题及排除方法【摘要】摩托车在行使过程中容易出现电路故障问题，若不及时进行排除，会给摩托车用户的出现带来极大的不便。本文结合笔者多年实践经验，介绍了摩托车故障检测仪表及检测灯，重点阐述了摩托车的几种常见故障及其排除方法，为类似研究提供借鉴意义。【关键词】摩托车；电气故障；万用表；排除方法随着我国社会经济建设步伐的加快，城乡人民生活水平不断提高，摩托车作为一种常用的交通工具，在城乡居民的日常生活中发挥着重要的作用。摩托车在日常行驶过程中，由于受到电路接触不良、电路老化和设计制造等因素的影响，加上电路故障具有突发性强及无规律等特点，有时会突然出现一些电路故障问题，若不及时进行有效的处理，不仅会给摩托车用户的出行带来极大的不便，而且也会影响到摩托车的使用性能及使用寿命。因此，我们应该遵循摩托车故障检测的一些基本规范，学会如何快速准确地找出故障在，并及时进行故障排除。本文阐述了几种常见的摩托故障的检测及排除方法，希望对业界人士有所帮助。1.故障检测仪表与检测灯1.1万用表万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表分为指针式万用表和数字万用表引，指针式万用表具有质量稳定的优点，但在检测低电阻值是的检测准确度不高，检测ECU等电器时，万用表高阻档电磁电压高，有可能损坏其它设备。而数字万用表具有检测准确率高、数据视读清晰和读取方便等，但也存在检测数据变化大的不足。万用表精度高，检测使用方法规范正确有助于排除电路故障。因此，熟练的使用万用表，对摩托车常见故障的排除工作具有重要作用，但万用表的操作手法不合理，容易引起测试精度差，测出的数据误差较大等问题，并影响对故障的判断。万用表的开关档分为电阻档（Ω）、直流电压档（DC）、交流电压档（AC）、直流电流档、交流电流档等。电阻档主要用于检测电阻值，电阻R×1Ω档表示表的读数为实际电阻值。RX10Ω档表示实际读数值扩大10倍。R×1kΩ档表示测出的电阻值扩大1000倍。电阻档主要用于检测导线、充电点火线圈、点火线圈、整流调节器、起动电动机等电器的电阻值，将检测结果与标准值相对照，判断线圈、导线是否存在短路、断路故障。交流电压档分为AC5V、10V、25V、50V、100V，250V、300V、500V档，交流电压档主要用于检测交流电压。检测磁电机输出的交流电压、前照灯交流供电型摩托车的整流调节器稳定的交流电压。磁电机CDI点火系充电点火线圈、触发线圈输出交流电压。直流电压档分为DC2.5V、10V、25V、50V，100V、300V档，主要用于检测直流电压。直流电流档分为毫安（mA）档（10～1000mA），安培（A）档（1～5A）。直流电流档用于检测电流量，例如蓄电池的充电电流、整流调节器输出电流等。由干蓄电池的充电电流较大（3～10A），某些万用表的量程有限（只有毫安档），无法检测蓄电池的充电电流。交流电流档用于交流电流的检测，它在摩托车电路检测中使用机会相对较少。校对表头精度。以指针式万用表为例，在不使用时指针应停（压）在左方的刻线上。指针左右偏转不在表的刻度线位置时，可旋转表头指针调节螺钉校正。使用电阻档时指针的校对。用电阻档时，两表笔（黑、红）相互短接指针向右偏转，指向0的位置。如不在该位置可以通过表针校对电位器旋钮使指针归0，否则应更换万用表电池。表笔短接以后，数字式电表的数字发生变化无法稳定（数字为半个字），说明电表的表笔与电表之间接线或电表电池出现问题。1.2检测灯检测灯具有检测方便、快捷和直观等优点，适合于摩托车照明电路故障的检测工作中，检测灯的结构简单：在12V/35W的前照灯灯泡的灯头上焊上2根不同颜色的塑料导线，在导线上安装2个鳄鱼夹，便成为检测灯。2.故障的检测与排除方法摩托车电气系统出现故障，查明故障原因要比排除故障难。因此，检查故障原因要采用规范的方法和技巧。2.1正向检查与逆向检查法正向检查，使用交直流电压档，按照电源电流回路从电源的输入，输出端开始向前检查。比如：电源系统蓄电池不充电，应先检查磁电机输出交流电压、整流调节器输...
