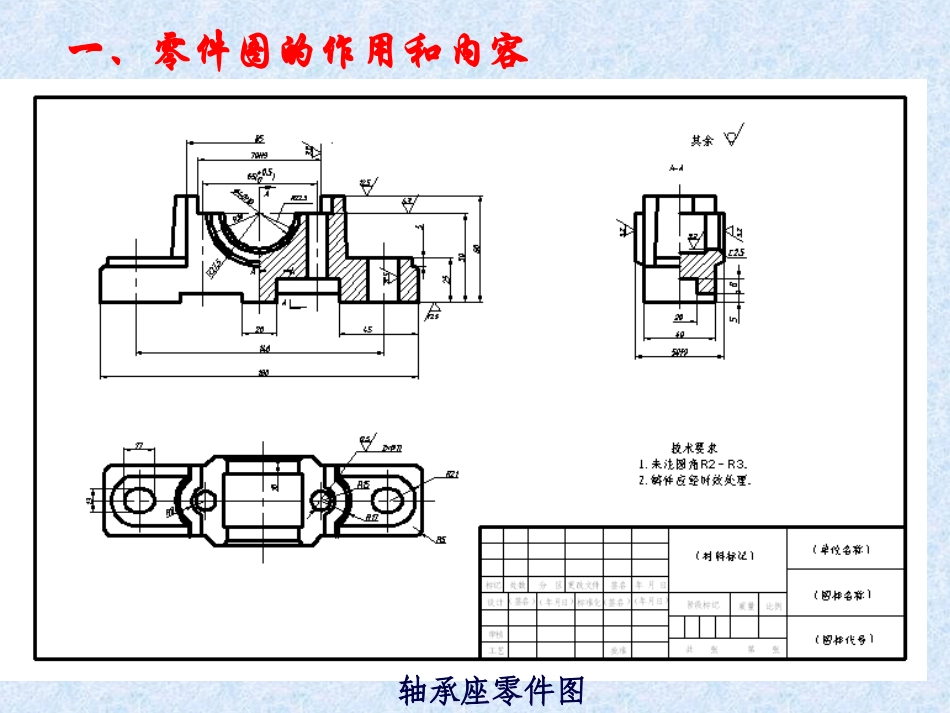

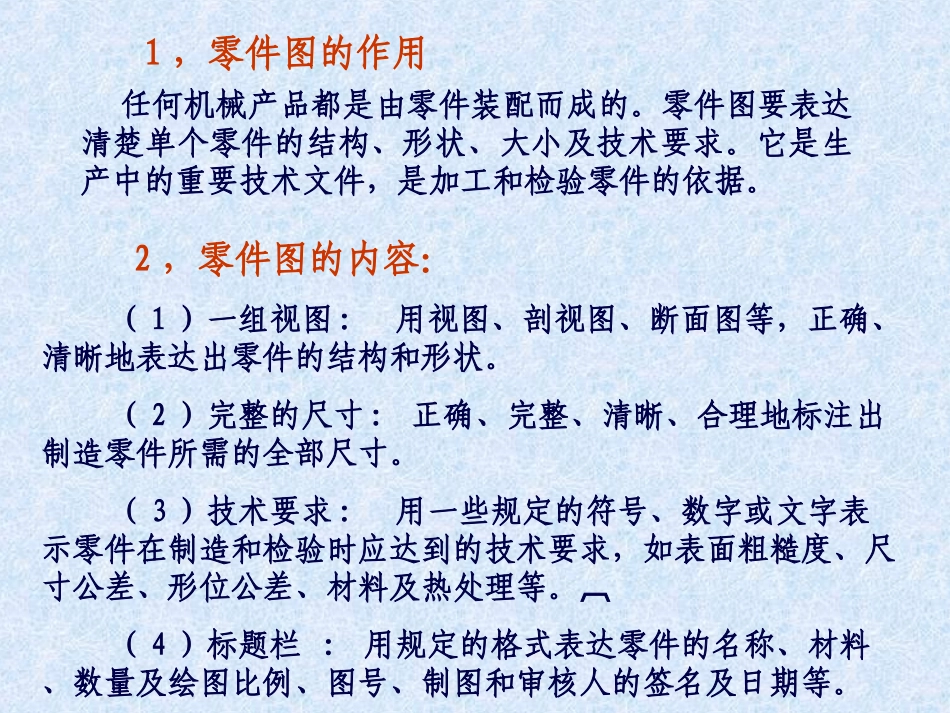

第七章零件图第七章零件图轴承座零件图一、零件图的作用和内容2，零件图的内容：（1）一组视图:用视图、剖视图、断面图等，正确、清晰地表达出零件的结构和形状。（2）完整的尺寸:正确、完整、清晰、合理地标注出制造零件所需的全部尺寸。（3）技术要求:用一些规定的符号、数字或文字表示零件在制造和检验时应达到的技术要求，如表面粗糙度、尺寸公差、形位公差、材料及热处理等。（4）标题栏:用规定的格式表达零件的名称、材料、数量及绘图比例、图号、制图和审核人的签名及日期等。任何机械产品都是由零件装配而成的。零件图要表达清楚单个零件的结构、形状、大小及技术要求。它是生产中的重要技术文件，是加工和检验零件的依据。1，零件图的作用二、零件图的视图选择零件大致分为以下几类：（1）轴套类零件——轴、齿轮轴、衬套等零件。（2）盘盖类零件——阀盖、端盖、齿轮等零件。（3）叉架类零件——连杆、拨叉、支座等零件。（4）箱体类零件——阀体、箱体、泵体等零件。（5）其它类零件。零件图要求用一组视图表达出零件的内、外形状结构。零件图视图选择的原则是：根据零件的工作位置或加工位置，选择最能反映零件特征的视图作为主视图；然后再按完整、正确、清楚地表达这个零件结构的要求，来选取其它视图。1.轴套类零件为了加工时看图方便，主视图应将轴套类零件的轴线水平放置。对于轴类零件的一些局部结构，常采用剖视、断面、局部放大和局部剖视来表达。2．盘盖类零件盘盖类零件的主要加工方法是车削。因此，一般也是将这类零件的轴线水平放置，并作全剖、半剖或旋转剖视，以表达其内部结构。3．叉架类零件叉架类零件的结构比较复杂，且往往带有倾斜结构,所以加工位置多变。一般在选择主视图时，主要考虑工作位置和形状特征。叉架类零件一般需要两个基本视图和一些局部视图、斜视图及剖视图。4．箱体类零件箱体类零件是用来支承、包容、保护运动零件或其它零件。由于这类零件的结构较为复杂，且加工位置多变。所以选择主视图时，常以工作位置和形状特征为依据。三、零件图的尺寸标注零件图上标注的尺寸是加工和检验的重要依据。因此，零件图上标注尺寸应满足正确、完整、清晰、合理的要求。1．尺寸标注要正确尺寸标注要正确,主要指尺寸标注要符合国家标准的有关规定。2．尺寸标注要完整尺寸标注要完整，就是要作到不遗漏，不重复。这需要应用形体分析的方法来进行。（1）定形尺寸所谓定形尺寸，即确定零件中各基本体的形状和大小的尺寸。如图(1)中标出的尺寸都是定形尺寸。（2）定位尺寸所谓定位尺寸，即确定零件中各基本体之间相对位置的尺寸。如图(2)中标出的尺寸都是定位尺寸。图(1)图(2)（3）总体尺寸最后还应标出总体尺寸，所谓总体尺寸，即表示零件在长、宽、高三个方向的总的尺寸。图(3)如图中，同心圆柱的定位尺寸48、28和定形尺寸φ24、φ44都标注在同一视图上，便于看图时查找。如图中，同心圆柱的尺寸φ24、φ44注在非圆的视图上，而俯视图中半径尺寸R22、R16则应注在反映实形的视图上。3．尺寸标注要清晰尺寸标注要清晰，就是在标注尺寸时，应尽量将尺寸布置得整齐、清晰、美观，以方便看图。（1）同一基本体的尺寸，应尽量集中标注在反映该形体特征最明显的视图上，便于在看图时查找尺寸。（2）应尽量将尺寸注在视图外面，尽量避免尺寸线与尺寸界限的相交，因此，相互平行的尺寸，小尺寸在内，大尺寸在外。（3）同心圆柱的直径尺寸，最好注在非圆的视图上。而圆弧的半径尺寸应注在反映实形的视图上，（4）内形尺寸与外形尺寸最好分别注在视图的两侧。（5）尺寸尽量不注在虚线上。内形尺寸与外形尺寸最好分别注在视图的两侧。应尽量将尺寸注在视图外面，尽量避免尺寸线与尺寸界限的相交，因此，相互平行的尺寸，小尺寸在内，大尺寸在外。4．尺寸标注要合理尺寸标注要合理，是指尺寸标注除应满足正确、完整、清晰的要求外，还应满足设计要求和工艺要求，即使零件在机器中既能满足功能和性能要求，又能使零件便于制造、测量和检验。要作到这一点，就需要注意以下几点:（1）正确选择尺寸基准尺寸基准是标注尺寸的起点，尺寸标注是否合理，基准选择很重...
