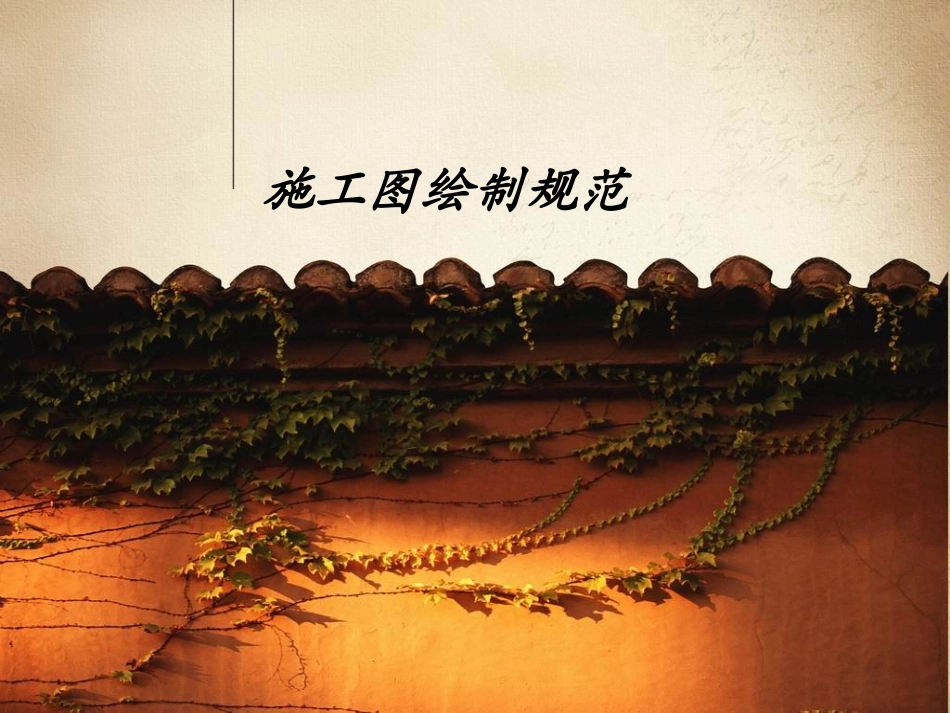

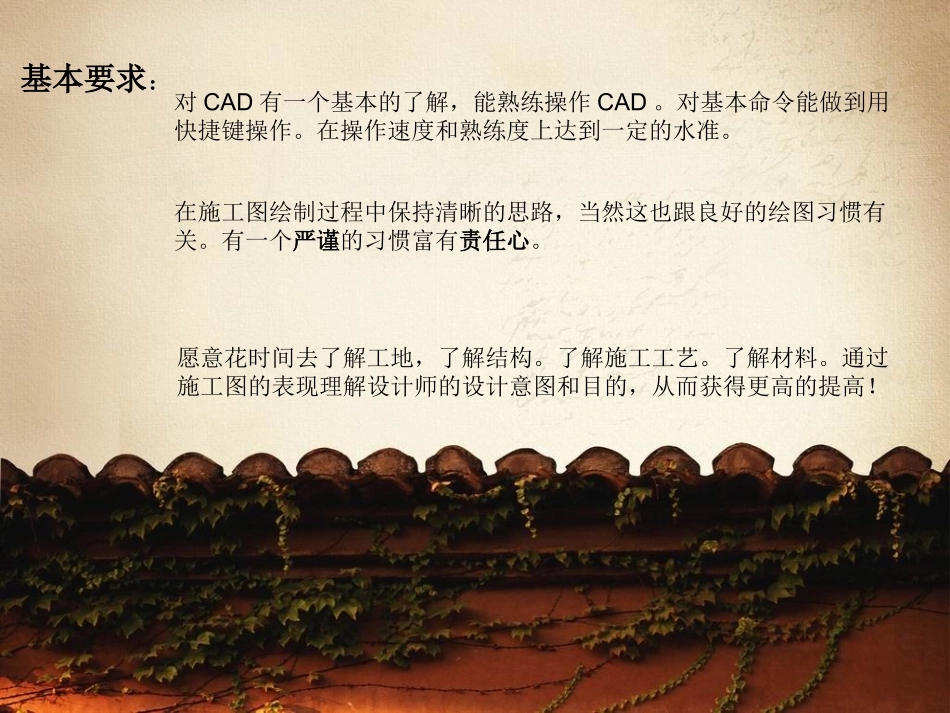

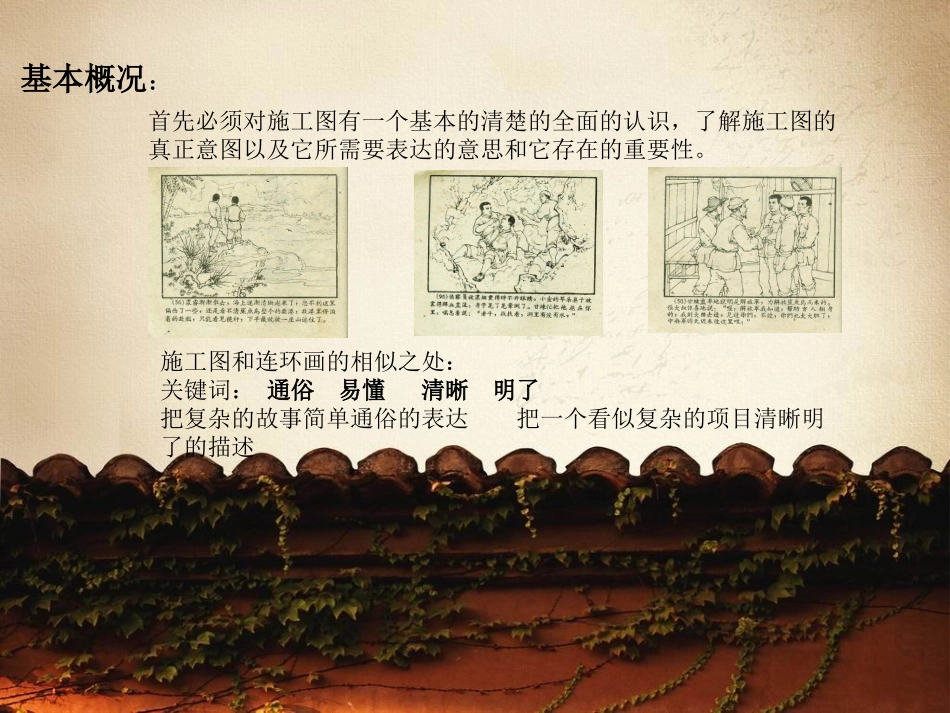

施工图绘制规范基本概况：首先必须对施工图有一个基本的清楚的全面的认识，了解施工图的真正意图以及它所需要表达的意思和它存在的重要性。施工图和连环画的相似之处：关键词：通俗易懂清晰明了把复杂的故事简单通俗的表达把一个看似复杂的项目清晰明了的描述基本要求：对CAD有一个基本的了解，能熟练操作CAD。对基本命令能做到用快捷键操作。在操作速度和熟练度上达到一定的水准。在施工图绘制过程中保持清晰的思路，当然这也跟良好的绘图习惯有关。有一个严谨的习惯富有责任心。愿意花时间去了解工地，了解结构。了解施工工艺。了解材料。通过施工图的表现理解设计师的设计意图和目的，从而获得更高的提高！1、施工图是让方案转变成现实空间的一个中间过程，所以施工图的绘制得是否流畅、清楚对方案表达得是否准确。直接影响设计师意图的表达和对整个空间效果的控制。2、对施工图的熟练掌握，是成为一名设计师最基础的条件，也是最起码的功底，如果一名设计师不能控制和掌握施工图，那将不能把自己的意图如实的表现出来，也会给施工人员在施工的过程中带不必要的麻烦和损失。3、直接影响着工程造价，工程造价是以施工图为依据的，如果施工图表达不清，将会让工程造价人员无法如实的造价，从而带来经济上的损失。而责任也就肯定由设计方承担。4、直接影响暖通、上下水、强弱电等辅助专业的设计。如果说施工图对方案表达不清楚，会让暖通、上下水、强弱电的设计师无法设计，因为当他们看施工蓝图不能理设计要做的东西，从而他们也无法确认自己系统的末端点位是否可以安装，也不清楚自己的系统是否可以正常的运行。5：标注的使用（包括这样怎么样使用各种比列的标注，因为我们的施工图是要带比列的，有时候同一个图框里有各种不同的比列，那我们就要用不同的比列标注，这样才能保证我们绘制的施工图打印出来的文字、标注是统一的。以后在练习的过程中会要详细讲到得，怎么样设置才能保证字体和样式的统一）6：打印（怎么样打印带比列的图和线形的设置以后会详细的讲到）对于以上几个方面是在绘制和编制施工图的必须熟练掌握的。只有非常熟练了这些命令的使用，才能开始绘制和编制施工图。一个图的线形设置最好不要超过四种。一般三种即可。7：布局空间和模型空间的灵活运用（这个功能是很重要的，这中间平面类的图和立面图都会经常用到，而且，它的运用能提高绘图的速度减少错误，是施工图在绘制的同时变得简单。）8：外部参照的灵活运用材料表灯具表洁具表五金表二、施工图所包括的内容和怎么样编制：1、封面（必须标明时间、项目名称、设计单位）2、设计说明（对本项目的概况、设计手法、标准做法、材质运用、查看的方法等进行大概的说明）3、图纸目录4、平面类图。平面布置图（这是所有施工图的重点，必须到装修线，这样你在画平面图时，整个方案的做法，你都已经在大脑走过一边了，所以必须画装修线）。天花布置图（必须对灯的类型，灯布置得尺寸、造型的尺寸，标高表达清楚，以后会详细讲到）。天花材质索引及标识图。综合天花图（涉及到空调专业、强弱电专业）。立面索引及门编号图。地面材质索引图。墙体定位图（对墙体分类要有说明，以后详细的讲到，要标完成面得尺寸）如果涉及到消防报审图，除了要以上图的情况下，还必须增加简单的材质说明（材质说明的同时必须标明此类材料属于第几等级的防火材料）、设计说明和消防分区示意图。还要单独的形成一本图册，对当地的消防局进行申报。。门表（必须对门进行分类，对各种门的样式、功能要表达清楚，要对各种门的材质、做法、所配的五金进行详细的说明）5、立面类图（立面主要是解决材质的收口问题和其它专业的末端点位问题）。小空间的话是所有立面都要。大空间的除了标准做法不需要画到以外，其它都要画到（以后会详细讲到）6、剖面图和大样图。凡有造型、材质收口都要有剖面，如果一个剖面不能表达清楚其所做的样式、结构的话，要有多个剖面对其进行说明，细节的地方都要有大样图（以后详细说明）7、固定家具详图。要对一个项目中的固定家具进行详细的表达，（包括家具的样式、内部结构、所使用的材料、五金所安装的位置都...
