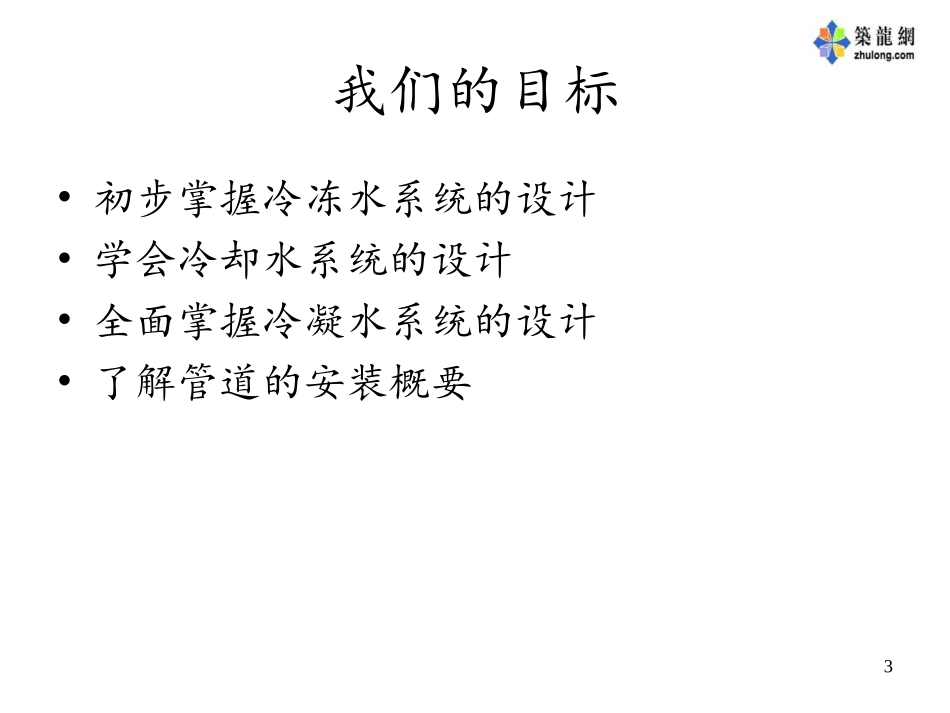

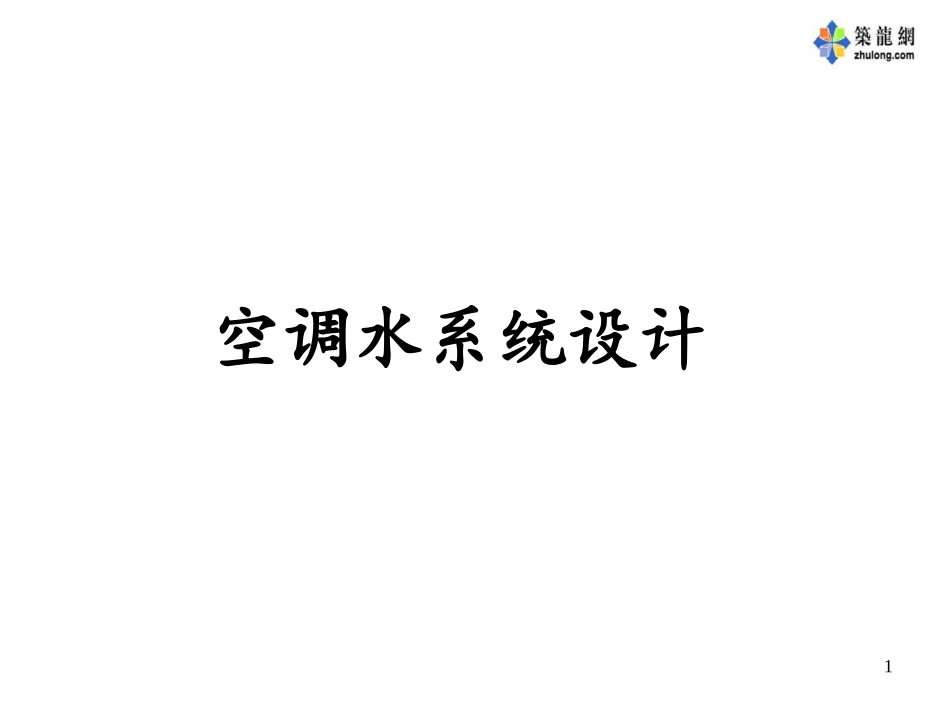

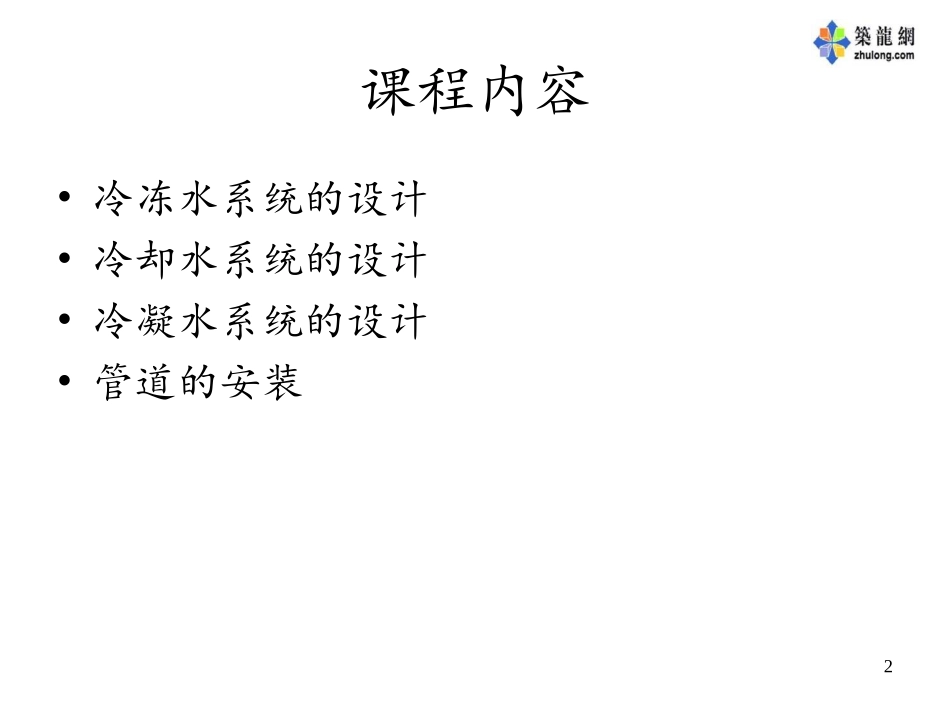

1空调水系统设计2课程内容•冷冻水系统的设计•冷却水系统的设计•冷凝水系统的设计•管道的安装3我们的目标•初步掌握冷冻水系统的设计•学会冷却水系统的设计•全面掌握冷凝水系统的设计•了解管道的安装概要4空调水系统•冷冻水系统风冷冷水机组•冷却水系统水冷柜机，水冷冷水机组•冷凝水系统空调器的蒸发器,空调箱,风机盘管等表冷器5水的参数•温度oc•速度m/s•密度kg/m3•压力Pa,kgf/cm2•流量m3/h•运动粘性系数m2/s•比热容kcal/kg*oc•热导率kcal/m*h*oc温度oc密度kg/m30999.810999.7320998.2330995.6740992.2450988.076•闭式循环和开式循环1.闭式循环系统，管路系统不与大气接触，在系统最高点设膨胀水箱并有排气和泄水装置的系统。2.开式循环系统，管路之间有贮水箱(或水池)通大气空调冷冻水系统的分类蓄冷水池7空调冷冻水系统•两管制，三管制，四管制两管制：供冷和供热采用同一管路三管制：分别设置供冷和供热管路到换热器，共用回水管四管制：供冷和供热的供回水管各自有独立的管路系统RMMMPC8空调冷冻水系统•定水量和变水量定水量系统：系统中循环水量为定值，负荷变化时，减少制冷量或制热量，改变供回水温度的系统。变水量系统：保持供水温度在一定范围内，当负荷变化时，改变供水量的系统。风机盘管M7C7C12C风机盘管M7C12C温控器二通阀温控器三通阀9空调冷冻水系统•同程式供回水干管中的水流方向相同，经过每一环路的管路长度相等。•异程式供回水干管中的水流方向相反，经过每一环路的管路长度不等。10空调冷冻水系统11空调冷冻水系统二通阀三通阀水系统中风机盘管进口不能全部安装二通阀，当所有房间温度低于温控器设定值时二通阀关断，整个水路就不循环，造成机组损坏。建议全部采用三通阀有利于系统的节能。或2/3采用三通阀和1/3二通阀混合安装。12•Y型过滤器-随机附件•水压力表•温度计•防震软管•流量开关水管路(I)13•膨胀水箱-补充水-冷热水的膨胀-建立回水压力•自动放气阀-自动排除水系统中的空气•平衡阀(球阀或蝶阀)-调整水流量•截止阀或闸阀-用于维修/保养水管路(II)14CHILLER机组1CHILLER机组2单向阀出水进水多台机组并联的水管连接示意图－机组内置水泵必须在机组出水管至总管之间加装单向阀，避免只有一台机组运转时进回水短路15CHILLER机组1CHILLER机组2出水进水多台机组并联的水管连接示意图－机组无内置水泵必须在机组出水总管上安装水泵，减小机组的承压单靠机组内置水泵不能满足整个水系统的要求－压头、水流量等CHILLER机组3CHILLER机组4外置水泵16空调水系统的分区•系统的承压1.系统的最高压力：在系统的最低处或水泵的出口处，设计时应对系统各点的压力进行分析，选择合适的构件和设备。A.系统停止运行，A点承压最大PA=9.81hB.系统正常运行时PA=9.81h+Pg-HCB-HBAPB=9.81h1+Pg-HCBc.系统开始运行时,阀还未打开PB=9.81h1+PPA,PB-A点和B点的静压。HCB，HBA摩擦和局部阻力之和。Pg，P水泵的静压和全压BAhCh117空调水系统的分区2.设备的承压(1)管道，水煤气管<1Mpa(2)阀门，1.0,1.6,2.5-100MPa均有产品(3)风机盘管，冷水表冷器，冷水机组等，一般按<1Mpa出厂3.合理布置管路系统和设备的位置，有助于减少冷水机组设备及其部件的承压。(1)将循环水泵设置在蒸发器或冷凝器的出水端(2)水泵供水管引向最高点的同程式布置。18水系统的分区•水系统的分区1.如层高不高，可仅有一个区2.按承压需2个区3.按承压需3个区冷水机组泵高层塔楼裙房冷水机组泵冷水机组19水管路设计•冷冻水或冷却水流速1.压力水管的水流速太大，对环路的平衡不利，且噪音增加。流速太小材料成本及安装费用增加。总管流速可取大一些，支管可取小一些。GBJ13-86推荐的流速(m/s)管道公称直径(mm)管道种类水泵吸水管水泵出水管1.5-2.02.0-2.52.0-3.0<250250-1600>16001.0-1.21.2-1.61.5-2.0设计手册推荐的流速(m/s)管道加压送水主管水泵出口水泵入口立管支管接自来水自然送水2.4-1.2-1.2-0.9-1.5-0.9-0.6-3.62.14.53.03.02.11.520水管路设计2.管材：低压系统，《DN50的可用焊接钢管，>DN50的用无缝钢管，高压系统一律采用无缝钢管。管道作保温处理前要刷两道防锈底漆。...
