箱涵拉森钢板桩支护专项施工方案VIP免费

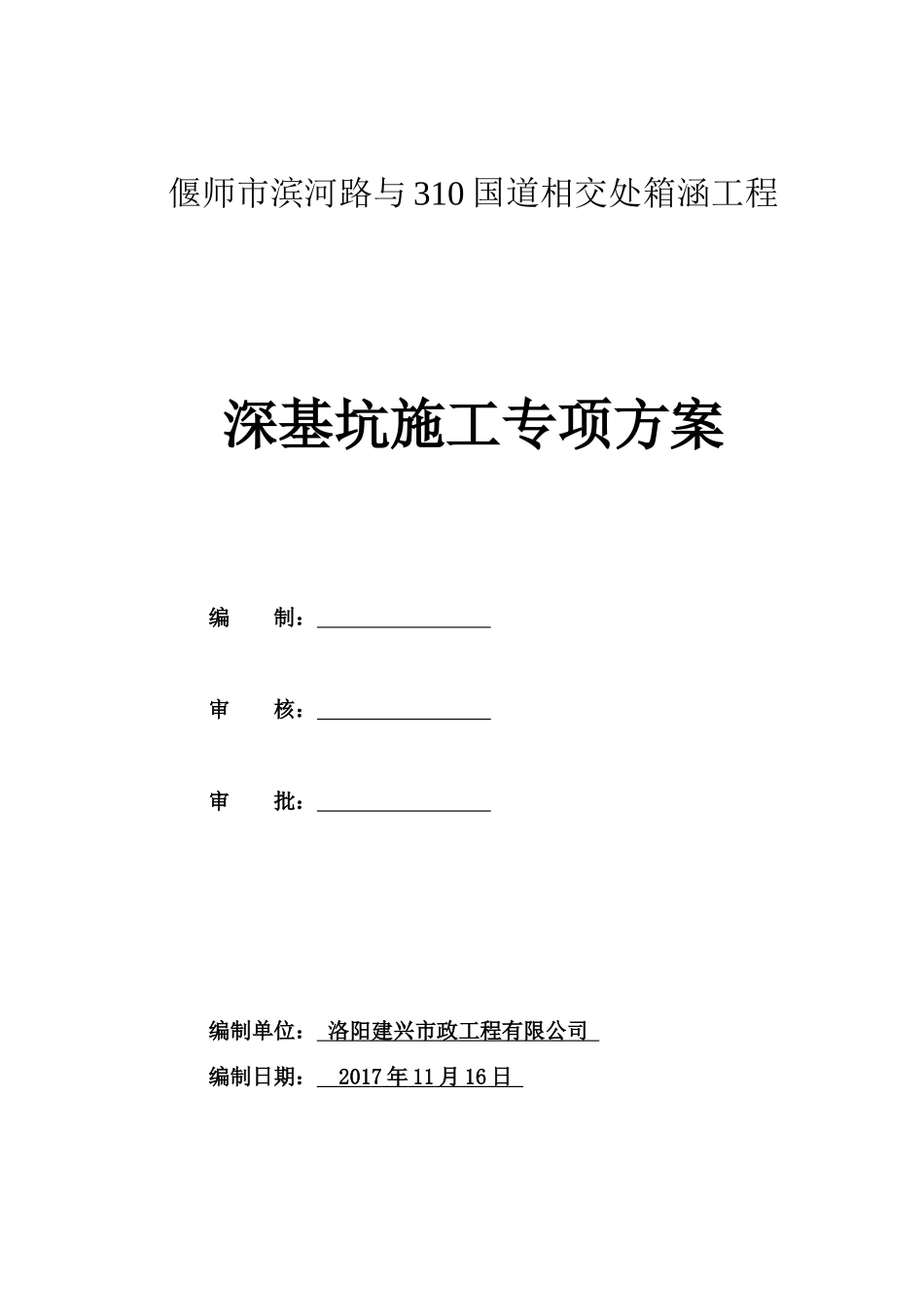

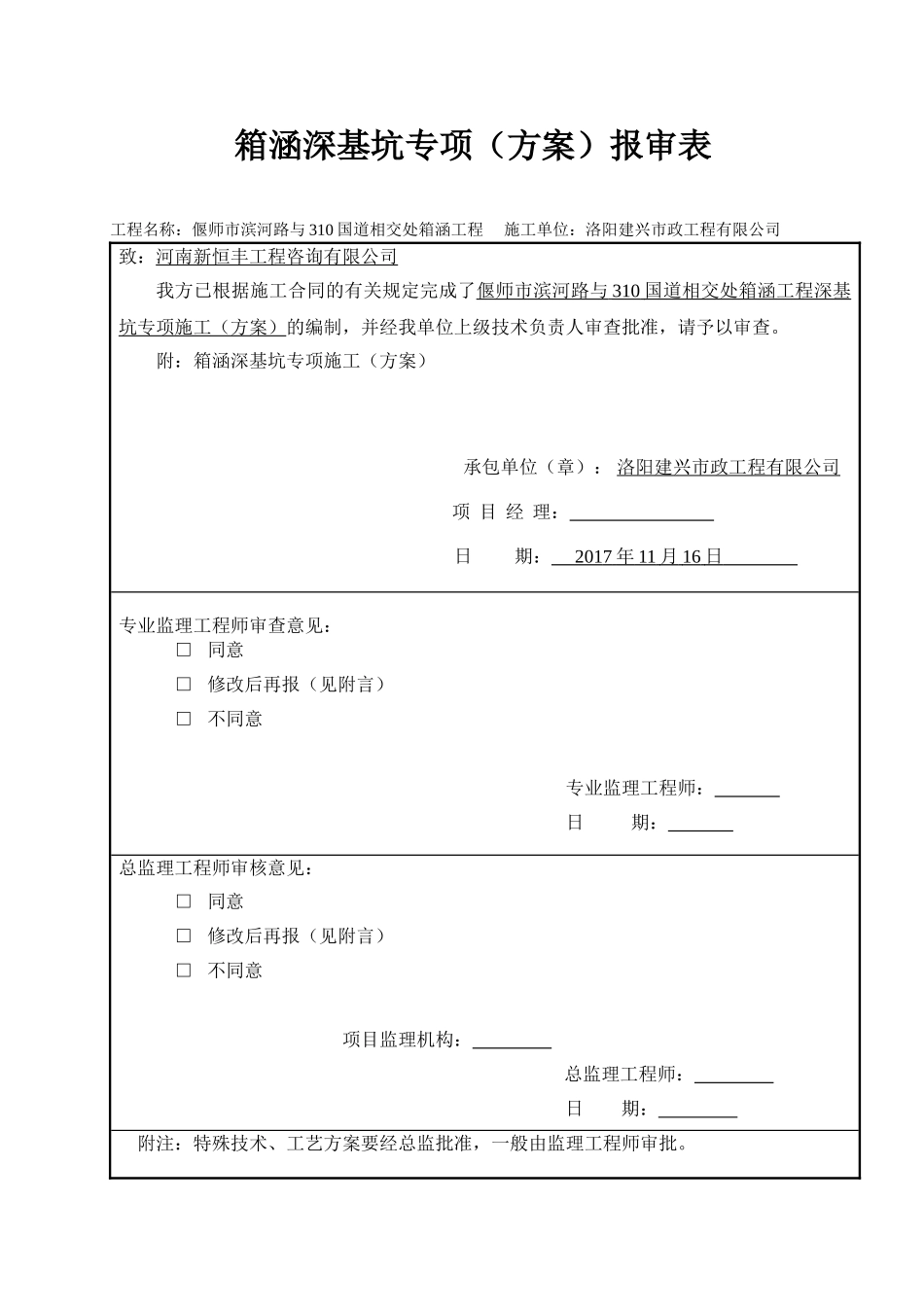

箱涵深基坑专项（方案）报审表工程名称：偃师市滨河路与310国道相交处箱涵工程施工单位：洛阳建兴市政工程有限公司致：河南新恒丰工程咨询有限公司我方已根据施工合同的有关规定完成了偃师市滨河路与310国道相交处箱涵工程深基坑专项施工（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：箱涵深基坑专项施工（方案）承包单位（章）：洛阳建兴市政工程有限公司项目经理：日期：2017年11月16日专业监理工程师审查意见：□同意□修改后再报（见附言）□不同意专业监理工程师：日期：总监理工程师审核意见：□同意□修改后再报（见附言）□不同意项目监理机构：总监理工程师：日期：附注：特殊技术、工艺方案要经总监批准，一般由监理工程师审批。偃师市滨河路与310国道相交处箱涵工程深基坑施工专项方案编制：审核：审批：编制单位：洛阳建兴市政工程有限公司编制日期：2017年11月16日目录一、工程概况1二、施工工艺及方法21．钢板桩施工的一般要求22．钢板桩施工的顺序23．钢板桩的检验、吊装、堆放24．钢板桩施打35．挖土56．钢板桩的拔除57．钢板桩土孔处理6三、安全施工措施6四、拉森扣板桩受力验算81．项目概况82．计算依据93．支护布置情况简述94．主要材料力学性能95．主要计算内容106．计算过程及结果101一、工程概况工程名称：偃师市滨河路与310国道相交处箱涵工程设计单位：河南省城乡建筑设计院有限公司建设单位：偃师市住房和城乡规划建设局监理单位:河南新恒丰工程咨询有限公司施工单位：洛阳建兴市政工程有限公司工程地点：偃师市偃师市滨河大道新建工程位于偃师城区中部片区，路面宽度40m，路线呈西东走向。滨河大道（塔庄社区西至迎宾路）为新建城市主干道标准道路红线宽度为40米，道路沿线与G310（商都南路）、槐新路、迎宾路三条现状道路相交，路线所在地南侧为洛河北岸河堤，路线穿塔庄村、西寺村等村庄。道路红线范围内多为农田，穿越村庄处，需要拆除红线内现状建筑物。G310至槐新路段，河堤路已经完成修建。经实地踏勘，道路红线范围内无其他市政管线。路线在起点处与G310（商都南路）交叉，采用下穿的方式通过。本部分为桥涵工程。箱涵设计宽度为：2*（2.5米人行道+3米非机动车道+0.5米分隔护栏+11.75米机动车道）箱涵顶部国道310设计宽度：0.3米人行道护栏+1米人行道+17.4米机动车道+1米人行道+0.3米人行道护栏桥面横坡：机动车道与非机动车道坡度为1.5%，人行道坡度为反向1.5%。涵底下穿道路路面结构与衔接道路路面结构相同，下设C20混凝土调拱层。二、施工工艺及方法本工程基槽开挖采用Ⅳ型15m长拉森钢板桩支护。拉森钢板桩采用履带式液压挖土机KATO-1250的液压振锤的锤机施打，施打前先熟悉地下管线、构筑物的情况，准确放出支护桩中心线，控制打入精度。1、钢板桩施工的一般要求（1）钢板桩的设置位置要符合设计要求，便于管道施工，尤其是井边缘外留有支模、拆模的余地。2（2）基槽护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。（3）在整个管道施工期间，挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、钢板桩施工的顺序（1）钢板桩位置的定位放线（2）施打钢板桩（3）挖土（4）箱涵施工（5）拔除钢板桩回填中粗砂3、钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。①外观检验：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a）对打入钢板桩有影响的焊接件应予以割除；b）割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。每20-50t重的钢...
