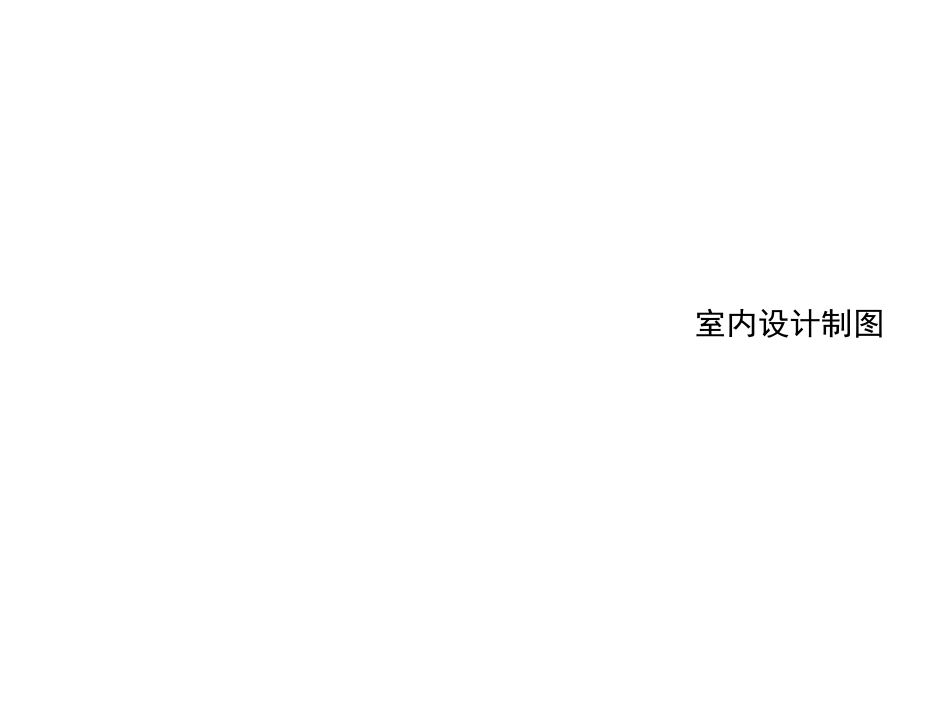

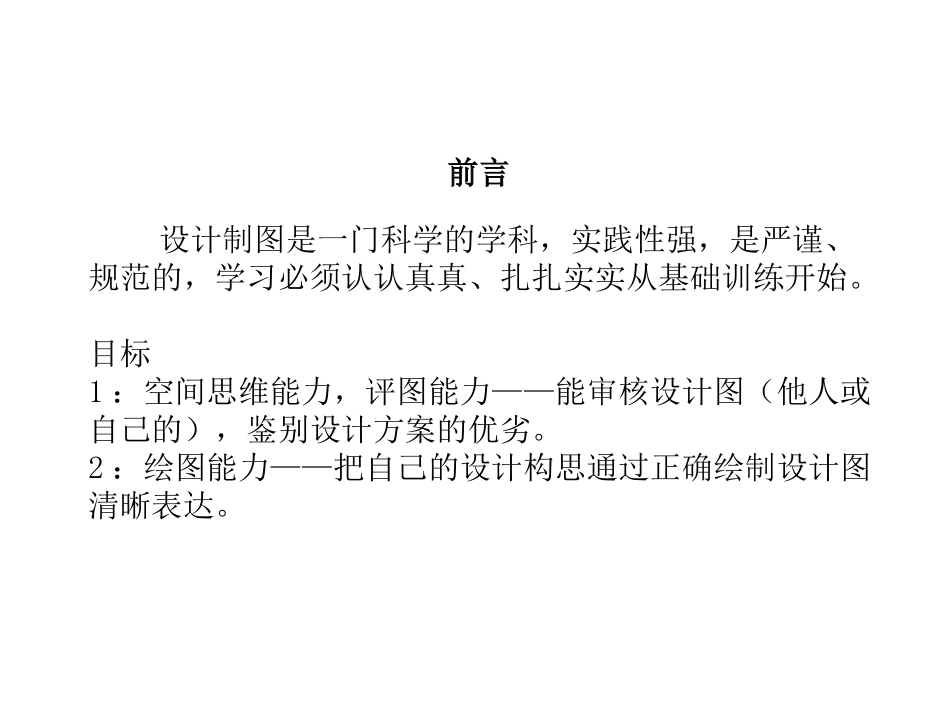

室内设计制图设计制图是一门科学的学科，实践性强，是严谨、规范的，学习必须认认真真、扎扎实实从基础训练开始。目标1：空间思维能力，评图能力——能审核设计图（他人或自己的），鉴别设计方案的优劣。2：绘图能力——把自己的设计构思通过正确绘制设计图清晰表达。前言第一章第一章设计制图基础知识设计制图基础知识绘图工具1）图板与所画图纸幅面相当，有不同规格大小。固定图纸时应尽量靠左，以减小制图误差。2）丁字尺要紧靠图板左侧，不能靠在其它侧向使用。用丁字尺画水平线的顺序是自上而下依次画。笔道由左向右。3）三角板用三角板画垂直线时，笔道由下而上。4）比例尺又称“三棱尺”5）圆规6）针管笔:0.4mm,0.2mm,0.1mm•一、图板、丁字尺、三角板二、使用方法•比例尺要把建筑物表达在纸上，必须按一定的比例缩小。比例尺就是用来缩小（也可用来放大）图形用的。常用的比例尺是三个面上刻有六种比例的三棱尺，单位为米，如图l－21所示；也有的比例尺作成直尺形状，叫做比例直尺。常用的百分比例尺有1：100、1：200、1：500；常用的千分比例尺有1：1000、1：2000、1：5000。我们在绘图时，不需通过计算，可以直接用它在图纸上量得实际尺寸。如已知图形的比例是1：100，画出一长度为1500mm的线段，就可用比例尺上1：100的刻度去量取15，即可得到该线段的长度15m，即1500mm。用图上距离除以实际距离等于比例尺，公式是图上距离:实际距离=比例尺，例如：图上2厘米表示实际3米,比例尺等于2cm:300cm=1:150一、制图图纸规定（一）图纸幅面规格图纸幅面指的是图纸的大小，简称图幅。标准的图纸以A0号图纸841*1189为幅面基准，通过对折共分为5种规格。图框是在图纸中限定绘图范围的边界线。图纸的幅面、图框尺寸、格式应符合国家制图标准《房屋建筑制图统一标准GB/T50001——2001》的有关规定。第一节、制图图纸规定、图线、字体INTERIORDESIGNENGINEERINGDRAWING1、图纸幅面图纸宽度与长度组成的图面，即图纸的大小规格。所有图纸的幅面均是以整张纸对裁所得.整张纸为0号图幅,1号图是0号图的对裁,2号图是1号图的对裁.其余类推.为使图纸整齐划一,某一系列的图纸应选定以一种图幅为主,尽量避免大小图幅的掺杂使用.同一项工程的图纸，不宜多于两种幅面。（二）图纸加长尺寸和微缩复制1，加长尺寸的图纸只允许加长图纸的长边。图纸的短边不得加长,长边可以加长.加长部分的尺寸应为边长的1/8及其倍数.4号图纸不得加长.•2、图框•3、图标即标题栏，位于图纸的右下角，是用来填写工程名称、设计单位、图名、图纸编号等内容，其尺寸和分区格式见下图，边框用粗实线绘制，分格线用细实线绘制。•4、会签栏是用来填写会签人员所代表的专业、姓名、等。标题栏会签栏5图纸的布局原则、图纸的类型与顺序1，按照设计过程，这些图纸可以分为：方案设计图、初步设计图和施工图。2，一项完整工程的图纸编排顺序，应依次为：图纸目录、总图及说明。建筑、结构、给水排水、采暖通风、电气、动力等。在同一专业的一套完整图纸中，也包含多种内容，这些不同的图纸内容要按照一定的顺序编制，先总体，后局部，先主要、后次要；布置图在先，构造图在后，底层在先，上层在后；同一系列的构配件按类型、编号的顺序编排。例如：一套完整的室内装饰施工图纸内容和顺序为：封面图纸目录表、设计说明、设计材料表、灯光表等相关图表、总图、图施、图样、设备等。INTERIORDESIGNENGINEERINGDRAWING二、图线（一）线宽及线性我们所绘制的工程图样是由图线组成的，为了表达工程图样的不同内容，并能够分清主次，须使用不同的线型和线宽的图线。每个图样绘制前，应根据复杂程度与比例大小，先确定基本的线宽b,再选用表中相应的线宽组。图线分粗中细三种规格，线宽比为4：2：1INTERIORDESIGNENGINEERINGDRAWING线宽比线宽组b2.01.41.00.70.50.350.5b1.00.70.50.350.250.180.25b0.50.350.250.18名称线型线宽用途粗实线b1．平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线2．建筑立面图或室内立面图的外轮廓线3．建筑构造详图中被剖切的主要部分的轮廓线4．建筑构配件详图中的外轮廓线5．平、立、剖面图的...
