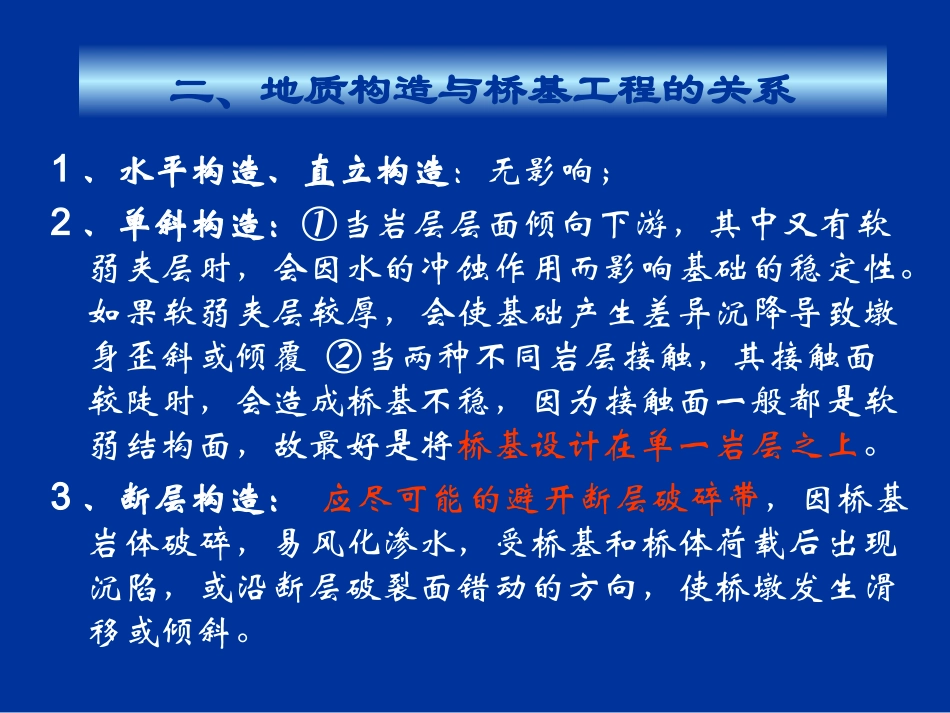

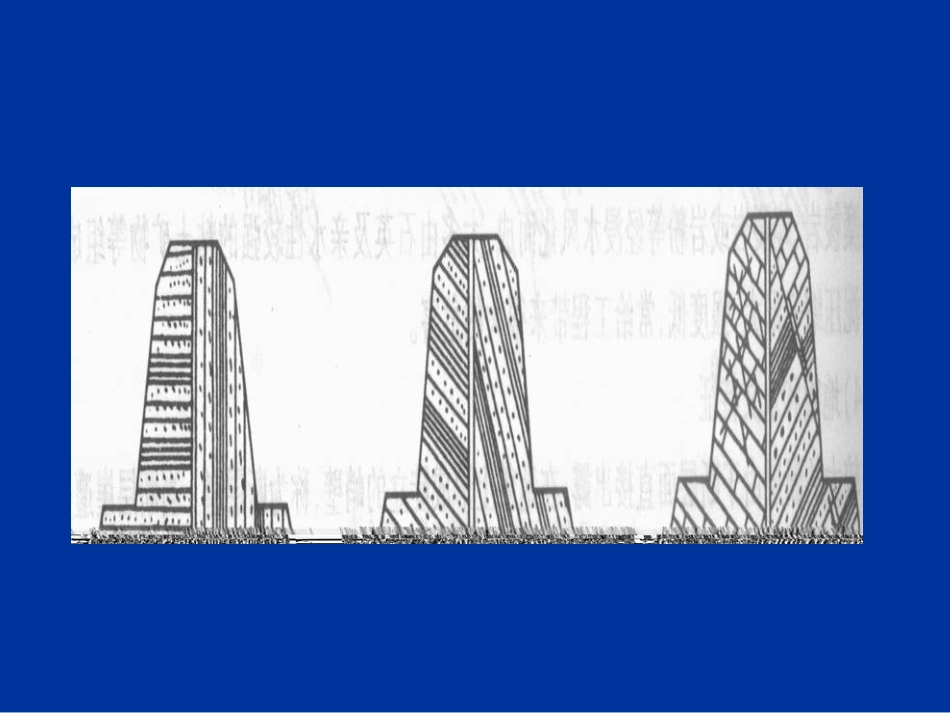

第五节地质构造与路基工程的关系断层构造断层破碎带的岩体松散，节理也很发育，常是地下水活动的通道，加之断层面倾基，所以当挖方边坡与断层带平行时，极易产生滑塌。节理节理特别发育的陡坡地段，当有一组或几组节理倾向路基时，开挖后常造成边塌、落石等病害。二、地质构造与桥基工程的关系1、水平构造、直立构造：无影响；2、单斜构造：①当岩层层面倾向下游，其中又有软弱夹层时，会因水的冲蚀作用而影响基础的稳定性。如果软弱夹层较厚，会使基础产生差异沉降导致墩身歪斜或倾覆②当两种不同岩层接触，其接触面较陡时，会造成桥基不稳，因为接触面一般都是软弱结构面，故最好是将桥基设计在单一岩层之上。3、断层构造：应尽可能的避开断层破碎带，因桥基岩体破碎，易风化渗水，受桥基和桥体荷载后出现沉陷，或沿断层破裂面错动的方向，使桥墩发生滑移或倾斜。顺向河桥基失稳断层破碎带桥基失稳三、地质构造与隧道工程的关系1、水平构造、直立构造：一般较稳定;2、单斜构造：视岩层倾角的大小和岩性而定。若倾角平缓，且岩质坚硬，则较稳定；若倾角大，夹有软弱层，且有地下水活动，则不利；如在塑性强的粘性土中，可能引起隧道边墙的坍塌和顺层滑动；3、褶曲构造：隧道宜选择在其翼部通过，穿过向斜核部或背斜轴部均不利；4、断层构造：极为不利；宜选择绕避；若不能绕避则应与断层构造线呈直交或近乎直交穿越；第六节阅读地质图一、地质图基本知识一、地质图基本知识◆比例尺的定义◆比例尺的表示方法◆比例尺的分类与大小◆比例尺精度◆比例尺选用地形图的比例尺1.比例尺的定义M=称为比例尺分母—Dd比例尺=——————=—=——=—图上长度d11实地水平距离DD/dM数字比例尺：1500，11000，15000，······2.比例尺的表示形式5.地形图比例尺的选用(一)地物符号(二)地貌符号《地形图图式》是由国家测绘局统一制定的地物、地貌符号的总称(见表9-2)。图式符号分以下两类：地形图的图式符号(一)地物符号1.比例符号——轮廓大，按比例缩小；3.半比例符号——也称线形符号，即长度按比例、宽度不依比例。四类专用符号：几何图形符号，地物中心即几何图形中心；宽底符号，底线中心即地物中心；直角形底符号，其直角顶即地物中心；不规则几何图形符号，其下方端点连线中心即地物中心。2.非比例符号——轮廓小，重要，用专用符号表示；4.地物注记——用文字、数字对地形符号加以说明。1．用等高线表示地貌的原理2．等高距、等高线平距、地面坡度3．等高线分类4．用等高线表示的典型地貌5．等高线特性等高线地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。在地形测绘中，表示地貌的方法很多，对于大比例尺地形图通常用等高线表示。（1）等高线的概念等高线是地面上高程相等的相邻点连接而成的闭合曲线。１．用等高线表示地貌的原理等高线图例1４．用等高线表示的几种典型地貌地貌的基本组成（1）山头与洼地地形相反，地貌图相似：山头向中心越高，洼地反之。示坡线指向低处，便于区分。示坡线（2）山脊与山谷山脊：向一个方向延伸的高地，其最高棱线称为山脊线。山脊线山谷：两个山脊之间的凹地为山谷，其最低点连线为山谷线。山谷线●雨水垂直于等高线、向下坡方向流淌。因此，山脊线成为分水线、山谷线成为集水线。●一系列山脊线可作为汇水范围的边界线。雨水流淌方向分水线与集水线（3）鞍部两个山头间的低凹处，一般也是两个山脊和两个山谷的会聚处。（4）绝壁与悬崖(a)陡崖:坡度在70º以上。(a)符号表示符号表示(b)(b)绝壁:上下垂直的陡崖，也称断崖。(c)悬崖:崖口倾斜到陡壁外面而悬空。等高线表示(c)５．等高线的特性（1）同一条等高线上高程必相等。(等高)（2）各条等高线必然闭合，如不在本幅图闭合，必定在相邻的其他图幅闭合。(闭合)（3）只有在悬崖处，等高线才相交，但交点必成双。(不相交)（4）同一幅图内等高距为定值，所以，地面缓和处等高线平距大、陡峭处平距小。(稀缓密陡)（5）等高线与山脊线、山谷线成正交。(正交性)二、地质情况在地质图上的表现1.水平构造：在地质平而图上水平构造的地层分界线与地形等...
