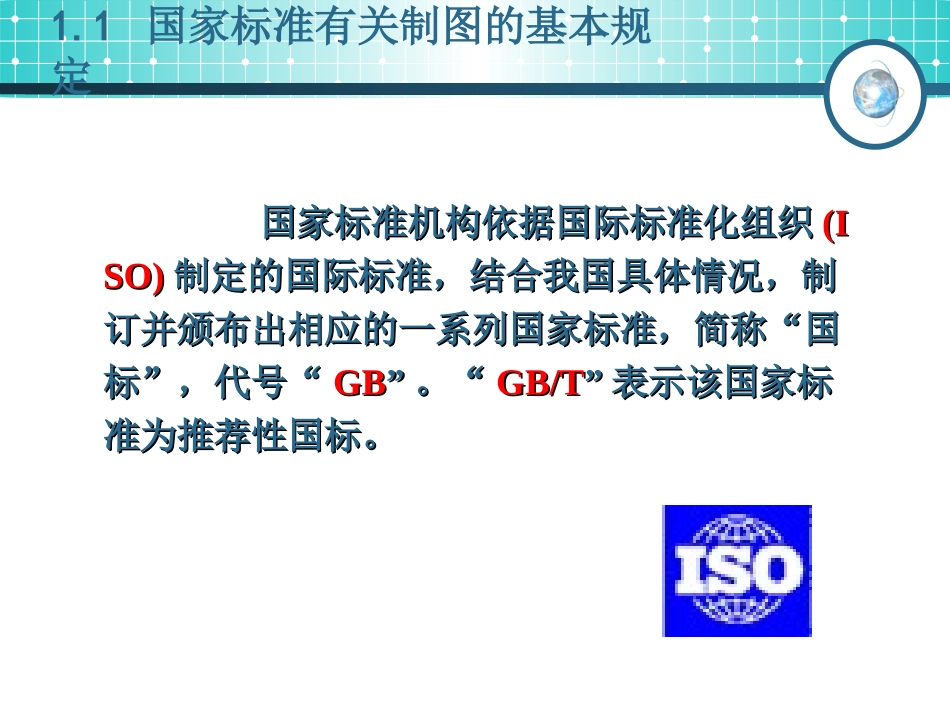

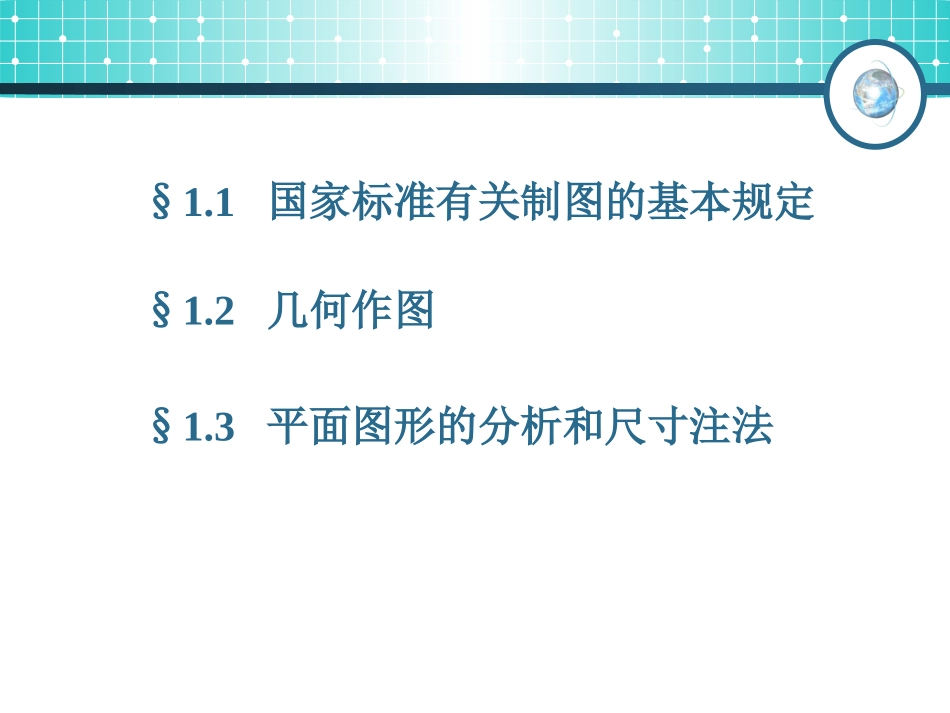

《工程制图》第一章制图的基础知识§1.1国家标准有关制图的基本规定§1.2几何作图§1.3平面图形的分析和尺寸注法国家标准机构依据国际标准化组织国家标准机构依据国际标准化组织(I(ISO)SO)制定的国际标准，结合我国具体情况，制制定的国际标准，结合我国具体情况，制订并颁布出相应的一系列国家标准，简称“国订并颁布出相应的一系列国家标准，简称“国标”，代号“标”，代号“GBGB””。“。“GB/TGB/T””表示该国家标表示该国家标准为推荐性国标。准为推荐性国标。1.1国家标准有关制图的基本规定1.图纸幅面留装订边图框不留装订边图框幅面代号8411189594841420594297420210297BLeca201010525A0A1A3A4A2一、图纸幅面和格式（GB/T14689－1993）126114711682198221026301051A45A44A43A084111890A15941486178320802378A33A34891420A2297A3210A4必要时，可以按规定加长图纸的幅面。幅面的尺寸由基本幅面的短边成整数倍增加后得出。图中粗实线幅面为第一选择，细实线幅面为第二选择，细虚线幅面为第三选择。图纸幅面25232.图框格式在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种。同一产品的图样只能采用一种图框格式。图框格式之一——不留装订边的图框格式（a）X型（b）Y型图框格式之二——留装订边的图框格式（a）X型（b）Y型标题栏位于图纸的右下角，其格式与尺寸按国标GB/T10610.1－1989的规定。零件图中标题栏的形式1.标题栏装配图中明细栏的形式装配图中的明细栏由国标GB/T10609.2—1989规定，其格式和尺寸如下：2.明细栏练习使用的零件图标题栏的形式为了简化练习,推荐制图练习用的标题栏和明细栏。图样的比例是指图形要素的线性尺寸与实物相应要素的线性尺寸之比。图样比例分为原值比例、放大比例、缩小比例三种。不论采用何种比例绘图，尺寸数值均按原值原值注出。（a）（b）（c）2:11:21:1图样中的字体书写必须做到：字体工整、笔画清楚、间隔均匀、排列整齐字体高度（用h表示，单位为mm）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20字体高度代表字的号数。1.汉字汉字应写成长仿宋体字，并应采用国家正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于3.5mm，其字宽一般为h/√22.数字和字母字母和数字可写成斜体或直体，注意全图统一。斜体字字头向右倾斜，与水平基准线成75°。（1）用作指数、分数、极限偏差、注脚等的数字及字母一般应采用小一号的字体。（2）图样中的数学符号、物理量符号、计量单位符号以及其他符号、代号，应分别符合国家的有关法令和标准的规定。3.图样中书写规定与示例1.线型GB／T17450—1998中规定了绘制各种技术图样的15种基本线型。机械制图用线型有9种。国家标准规定了技术制图所用图线的名称、型式、结构、标记及画法规则。它适用于各种技术图样。断裂边界线波浪线假想轮廓线、极限位置轮廓线细双点画线中心线、对称线、齿轮的节圆线剖切平面线细点画线不可见轮廓线细虚线尺寸线、尺寸界线、指引线、剖面线等可见轮廓线、螺纹牙顶线、螺纹终止线、相贯线等细实线应用线型名称常用的线型及应用粗实线粗点画线2.图线宽度所有线型的图线宽度（d）应按图样的类型和尺寸大小在下列数系中选择（单位为mm）：0.13，0.18，0.25，0.35，0.5，0.7，1.0，1.4，2。在同一图样中，同类图线的宽度应一致。机械工程图样上采用两类线宽，称为粗线和细线，其宽度比例关系为21。3.图线的画法虚线、点画线、双点画线的线段长度和间隔应各自大致相等，在图样中要显得匀称协调。如图绘制圆的对称中心线时，圆心应为“画”的交点。点画线和双点画线的首末两端应为“画”而不应为“点”、首末两端超出图形外2~5mm。正确画法错误画法A:虚线直接在实线延长线上相接时，虚线应留间隔。B:虚线与实线相交，不应留间隔。C:两虚线相交，应交在线段上。尺寸注法（GB/T4458.4－2003)在图样中，除需表达形体的结构形状外，还需标注尺寸，以确定形体的大小。因此，尺寸也是图样的重要组成部分。尺寸标注是否正确、合理，会直接影响图样的质量。1.基本规则（2）以毫米为单位，如采用其他单位时，则必须注...
