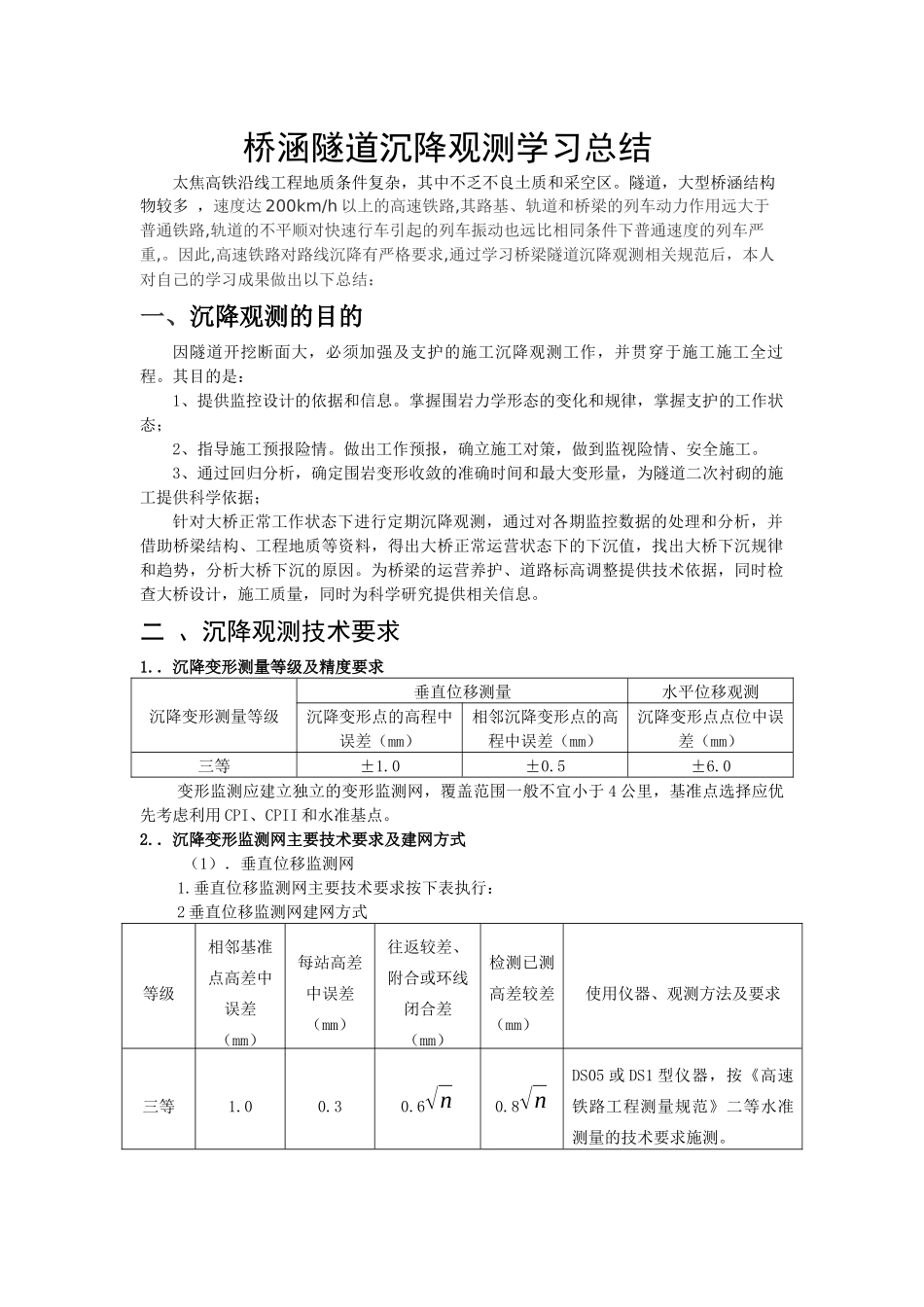

桥涵隧道沉降观测学习总结太焦高铁沿线工程地质条件复杂，其中不乏不良土质和采空区。隧道，大型桥涵结构物较多，速度达200km/h以上的高速铁路,其路基、轨道和桥梁的列车动力作用远大于普通铁路,轨道的不平顺对快速行车引起的列车振动也远比相同条件下普通速度的列车严重,。因此,高速铁路对路线沉降有严格要求,通过学习桥梁隧道沉降观测相关规范后，本人对自己的学习成果做出以下总结：一、沉降观测的目的因隧道开挖断面大，必须加强及支护的施工沉降观测工作，并贯穿于施工施工全过程。其目的是：1、提供监控设计的依据和信息。掌握围岩力学形态的变化和规律，掌握支护的工作状态；2、指导施工预报险情。做出工作预报，确立施工对策，做到监视险情、安全施工。3、通过回归分析，确定围岩变形收敛的准确时间和最大变形量，为隧道二次衬砌的施工提供科学依据；针对大桥正常工作状态下进行定期沉降观测，通过对各期监控数据的处理和分析，并借助桥梁结构、工程地质等资料，得出大桥正常运营状态下的下沉值，找出大桥下沉规律和趋势，分析大桥下沉的原因。为桥梁的运营养护、道路标高调整提供技术依据，同时检查大桥设计，施工质量，同时为科学研究提供相关信息。二、沉降观测技术要求1.．沉降变形测量等级及精度要求沉降变形测量等级垂直位移测量水平位移观测沉降变形点的高程中误差（mm）相邻沉降变形点的高程中误差（mm）沉降变形点点位中误差（mm）三等±1.0±0.5±6.0变形监测应建立独立的变形监测网，覆盖范围一般不宜小于4公里，基准点选择应优先考虑利用CPI、CPII和水准基点。2.．沉降变形监测网主要技术要求及建网方式（1）．垂直位移监测网1.垂直位移监测网主要技术要求按下表执行：2垂直位移监测网建网方式等级相邻基准点高差中误差（mm）每站高差中误差（mm）往返较差、附合或环线闭合差（mm）检测已测高差较差（mm）使用仪器、观测方法及要求三等1.00.30.6√n0.8√nDS05或DS1型仪器，按《高速铁路工程测量规范》二等水准测量的技术要求施测。垂直位移监测一般按沉降变形等级三等的要求（国家二等水准测量）施测，根据沉降变形测量精度要求高的特点，以及标志的作用和要求不同，垂直位移监测网布设方法分为三级；1）基准点。要求建立在沉降变形区以外的稳定地区，同大地测量点的比较，要求具有更高的稳定性，其平面控制点一般应设有强制归心装载。基准点使用全线二等精密高程控制测量布设的基岩点、深埋水准点；2）工作点。要求这些点在观测期间稳定不变，测定沉降变形点时作为高程和坐标的传递点，同基准点一样，其平面控制点应设有强制归心装置。工作点除使用普通水准点外，按照国家二等水准测量的技术要求进一步加密水准基点或设置工作基点至满足工点垂直位移监测需要。加密后的水准基点（含工作基点）间距200m左右时，可基本保证垂直位移监测需要。3）沉降变形点。直接埋设在要测定的沉降变形体上。点位应设立在能反映沉降变形体沉降变形的特征部位，不但要求设置牢固，便于观测，还要求形式美观，结构合理，且不破坏沉降变形体的外观和使用。沉降变形点按桥涵专业布点要求进行。对于技术特别复杂、垂直位移监测沉降变形测量等级要求二等及以上的重要桥隧工点，应独立建网，并按照国家一等水准测量的技术要求进行施测或进行特殊测量设计。（2）．水平位移监测网1.水平位移监测网主要技术要求水平位移监测网主要技术要求按下表执行：等级相邻基准点的点位中误差（mm）平均边长（m）测角中误差（”）测边中误差备注一等±1.5≤3000.71.0≤2001.01.0二等±3.0≤4001.02.0≤2001.82.0三等±6.0≤4501.84.0≤3502.54.0四等±12.0≤6002.57.02.水平位移监测网建网方式水平位移监测网一般按独立建网考虑，根据沉降变形测量等级及精度要求进行施测，并与施工平面控制网进行联测，引入施工测量坐标系统，实现水平位移监测网坐标与施工平面控网坐标的相互转换。三、沉降变形测量点的布置要求沉降变形测量点分为基准点、工作基点和沉降变形观测点。其布设按下列要求：1．每个独立的监测网应设置不少于3个稳固可靠的基准点。基准点应选设在沉降变形影响范围以外便于长期保存的稳定...
