高低压电气设备定期维护、保养、调试方案VIP免费

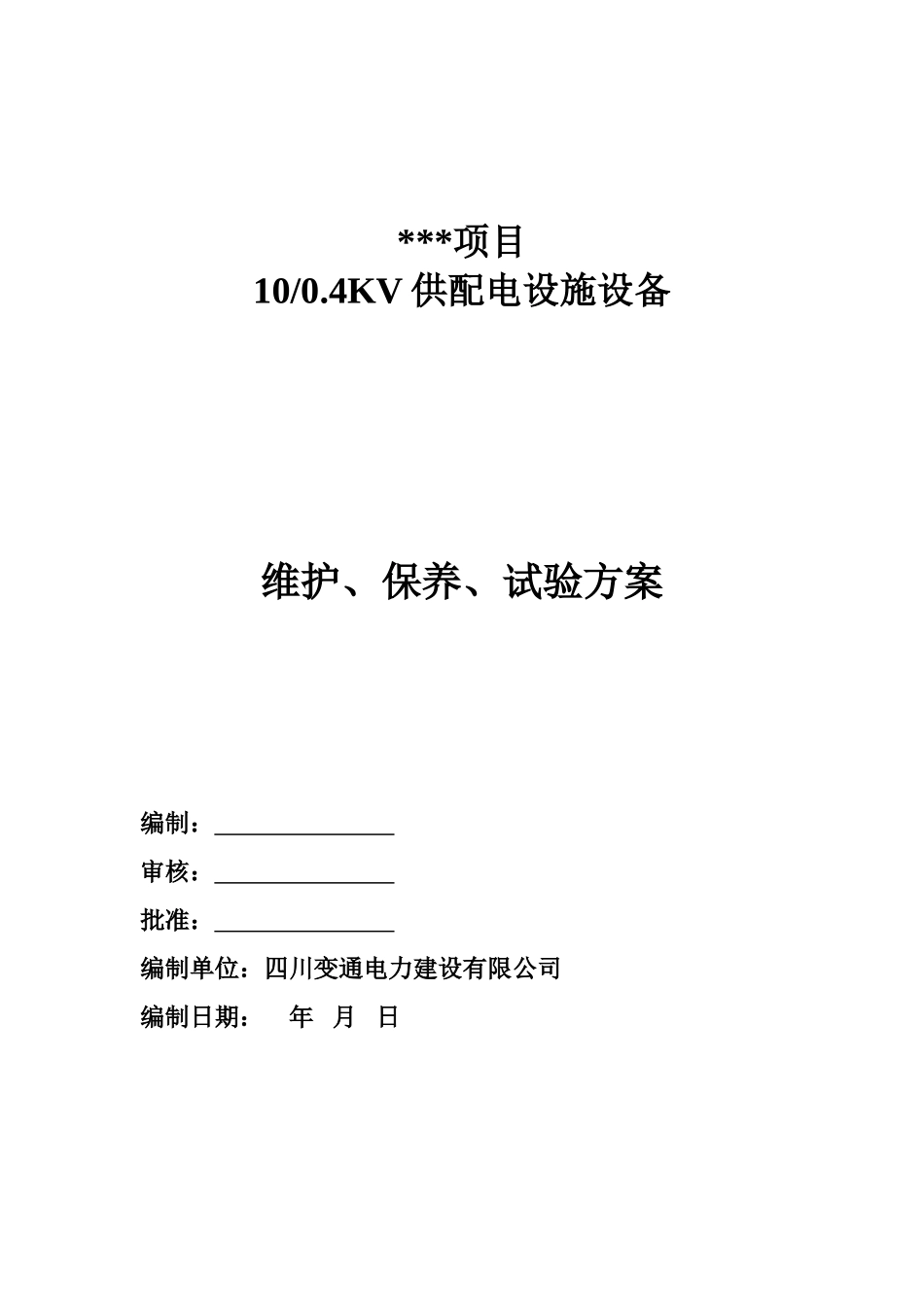

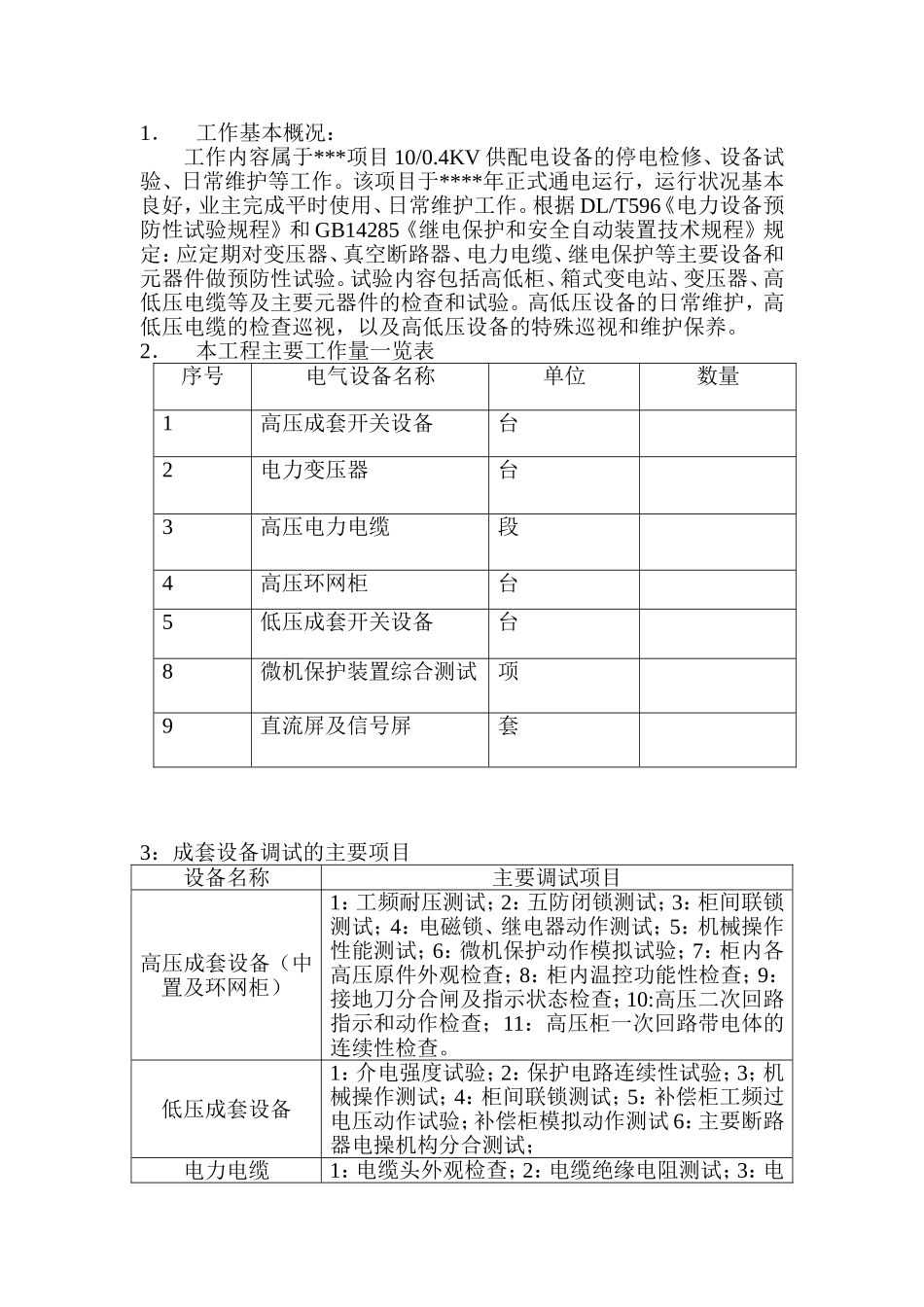

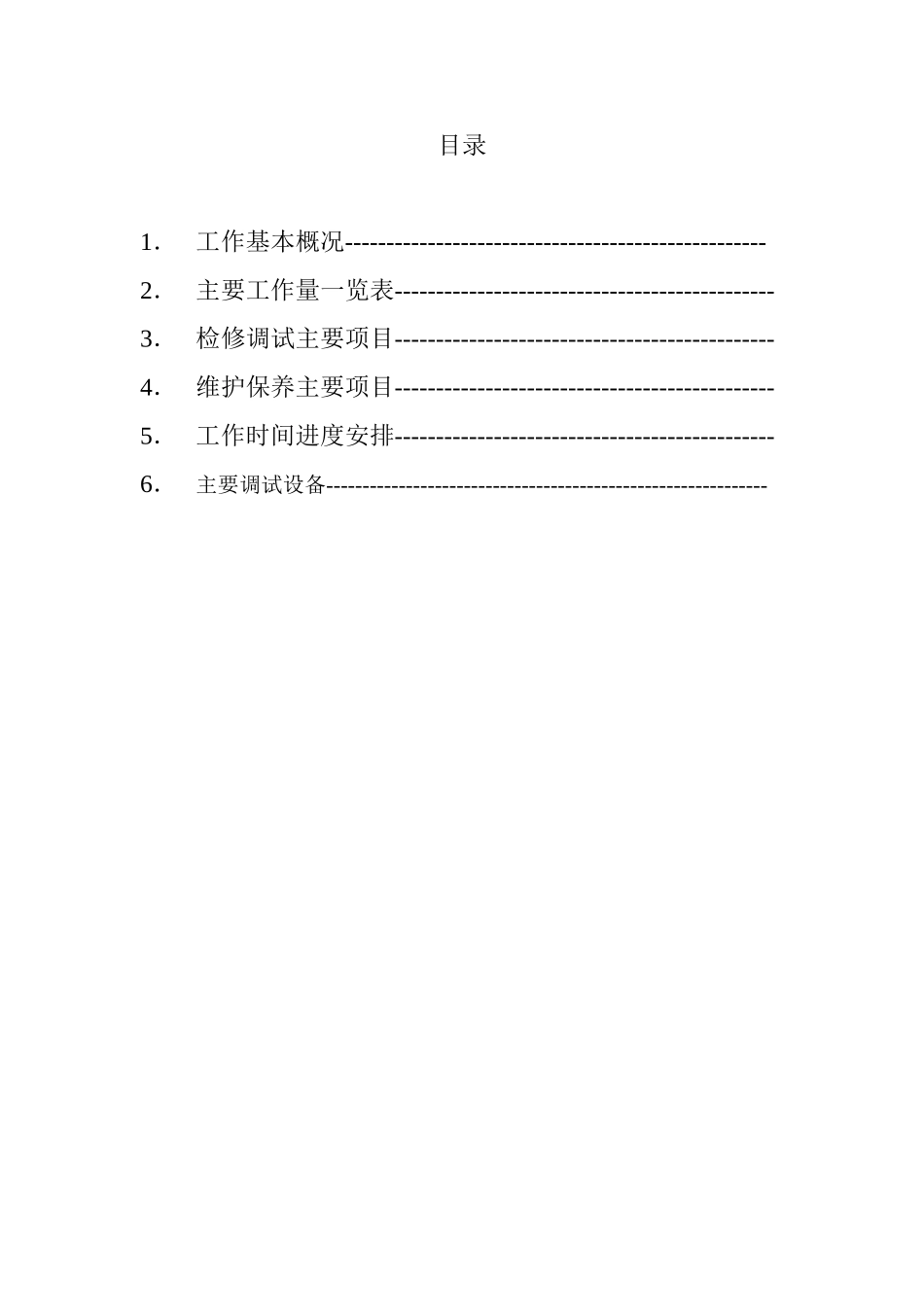

***项目10/0.4KV供配电设施设备维护、保养、试验方案编制：审核：批准：编制单位：四川变通电力建设有限公司编制日期：年月日目录1．工作基本概况---------------------------------------------------2．主要工作量一览表----------------------------------------------3．检修调试主要项目----------------------------------------------4．维护保养主要项目----------------------------------------------5．工作时间进度安排----------------------------------------------6．主要调试设备-------------------------------------------------------------1．工作基本概况：工作内容属于***项目10/0.4KV供配电设备的停电检修、设备试验、日常维护等工作。该项目于****年正式通电运行，运行状况基本良好，业主完成平时使用、日常维护工作。根据DL/T596《电力设备预防性试验规程》和GB14285《继电保护和安全自动装置技术规程》规定：应定期对变压器、真空断路器、电力电缆、继电保护等主要设备和元器件做预防性试验。试验内容包括高低柜、箱式变电站、变压器、高低压电缆等及主要元器件的检查和试验。高低压设备的日常维护，高低压电缆的检查巡视，以及高低压设备的特殊巡视和维护保养。2．本工程主要工作量一览表序号电气设备名称单位数量1高压成套开关设备台2电力变压器台3高压电力电缆段4高压环网柜台5低压成套开关设备台8微机保护装置综合测试项9直流屏及信号屏套3：成套设备调试的主要项目设备名称主要调试项目高压成套设备（中置及环网柜）1：工频耐压测试；2：五防闭锁测试；3：柜间联锁测试；4：电磁锁、继电器动作测试；5：机械操作性能测试；6：微机保护动作模拟试验；7：柜内各高压原件外观检查；8：柜内温控功能性检查；9：接地刀分合闸及指示状态检查；10:高压二次回路指示和动作检查；11：高压柜一次回路带电体的连续性检查。低压成套设备1：介电强度试验；2：保护电路连续性试验；3；机械操作测试；4：柜间联锁测试；5：补偿柜工频过电压动作试验；补偿柜模拟动作测试6：主要断路器电操机构分合测试；电力电缆1：电缆头外观检查；2：电缆绝缘电阻测试；3：电缆直流耐压及泄露电流测试；4;电缆接线端头的紧固性检查；5电缆头的温度检查；6：各段电缆直流电阻检查；7：电缆端头稳固性检查。微保测控装置1：模拟量精确度检查；2：保护功能检测（含电流速断过流保护测试、变压器保护测试、线路保护测试）；3：通讯功能检测真空断路器1：工频耐压测试；2：回路电阻测试；3：三相同期性检测；4：开关机械特性测试；5：触头开距及触合深度检测；6：梅花触头外观及颜色检查；7真空开关的储能和分合闸检查框架断路器1：灭弧栅检测；2：主触头磨损检测；3：保护控制单元参数模拟动作测试；4：开关机械动作特性测试；5：各框架开关的储能和分合闸性能试验高压负荷开关1：工频耐压测试；2：回路电阻测试；3：开关机械动作特性测试；4：机械操作试验电力变压器1：绝缘电阻测试；2：工频耐压测试；3：绕组直流电阻测试；4：温控系统测试；5：高温报警、超温调闸动作试验直流屏及信号屏1：开入量报警测试；2：双电源回路动作测试；3：高频直流模块参数试验；4;直流各配电回路的检查；5充电模块各性能的检查；6：监控模块性能的检查；7：绝缘电阻和绝缘强度的检查；8：直流屏系统通电的检查；9：电池性能的检查安全工器具验电笔、绝缘鞋、绝缘手套、令克棒的试验以上调试项目根据供电局要求，设备投运后，每2年做预防性试验。我公司出具试验报告。4：巡视检查及维护保养4.1日常巡视检查及维护保养（每季度一次）序号巡视检查项目频次备注1开关柜指示、带电显示器指示，仪表显示，分合闸位置指示等。每季度出具巡视检查单，并处理设备故障2检查柜内元件发热情况，有无异响、异味。每季度出具巡视检查单，并处理设备故障3柜体、母线槽是否过热、变形、沉降；螺栓是否紧固、松动、锈蚀；接地是否牢固可靠。每季度出具巡视检查单，并处理设备故障4高低压开关及电缆头接触是否良好，有无过热或闪络现象；每季度出具巡视检查单，并处理设备故障5真空断路器灭弧室是否漏气，SF6断路器...
