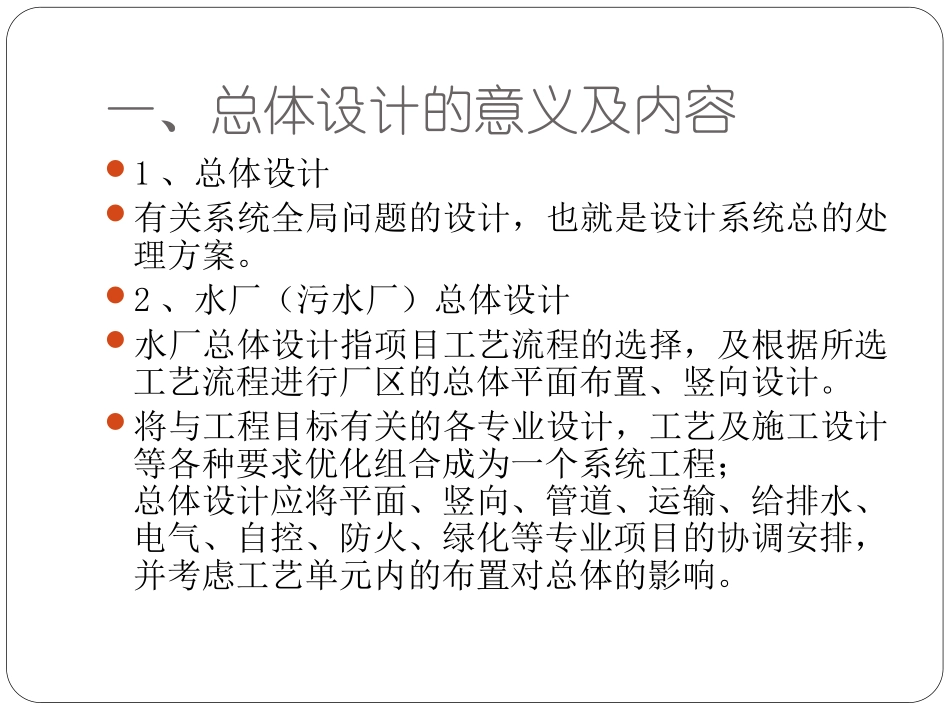

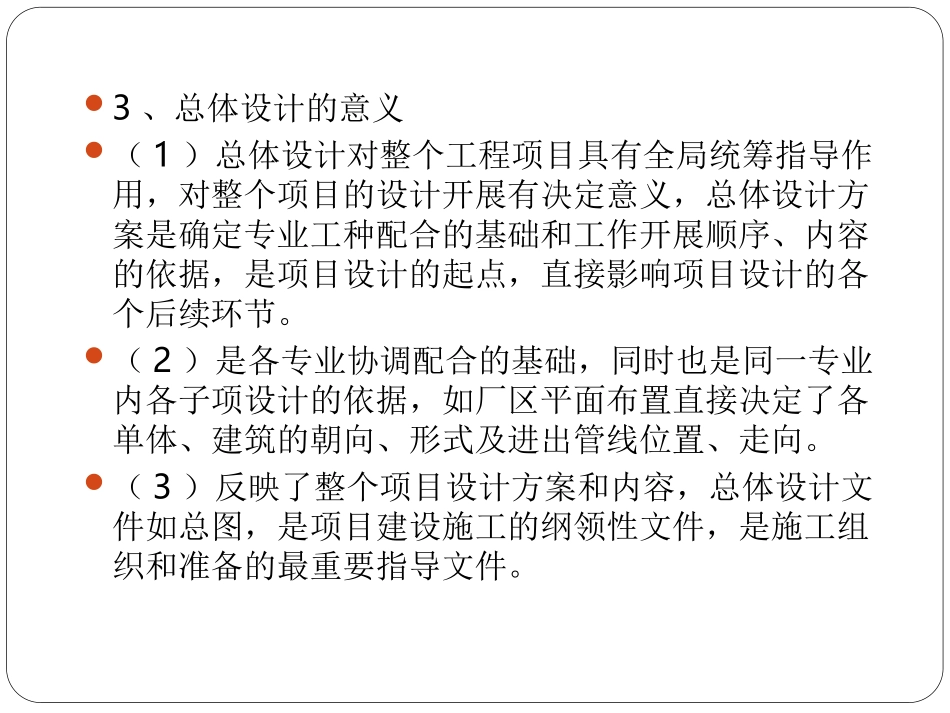

中国市政工程东北设计研究总院海南分院水厂总体设计一、总体设计的意义及内容1、总体设计有关系统全局问题的设计，也就是设计系统总的处理方案。2、水厂（污水厂）总体设计水厂总体设计指项目工艺流程的选择，及根据所选工艺流程进行厂区的总体平面布置、竖向设计。将与工程目标有关的各专业设计，工艺及施工设计等各种要求优化组合成为一个系统工程；总体设计应将平面、竖向、管道、运输、给排水、电气、自控、防火、绿化等专业项目的协调安排，并考虑工艺单元内的布置对总体的影响。3、总体设计的意义（1）总体设计对整个工程项目具有全局统筹指导作用，对整个项目的设计开展有决定意义，总体设计方案是确定专业工种配合的基础和工作开展顺序、内容的依据，是项目设计的起点，直接影响项目设计的各个后续环节。（2）是各专业协调配合的基础，同时也是同一专业内各子项设计的依据，如厂区平面布置直接决定了各单体、建筑的朝向、形式及进出管线位置、走向。（3）反映了整个项目设计方案和内容，总体设计文件如总图，是项目建设施工的纲领性文件，是施工组织和准备的最重要指导文件。4、水厂（污水厂）总体设计的内容水厂总体布置主要是将水厂内各项构筑物进行合理的组合和布置，以满足工艺流程、操作联系、生产管理和物料运输等方面的要求，合理综合布置厂内外，室内外，地上，地下各种工程技术管线，使它们不能相抵触和冲突，使各种管线的线路径简捷，与总平面及竖向布置相协调。（1）确定项目建设规模（2）确定工艺流程（3）厂址选择（4）厂区构建筑物平面布置（5）厂区综合管线布置（6）其他设施：厂区道路、绿化、照明、围墙、大门、围墙等。二、总体设计原则与设计方法1、全局整体考虑，统一安排。2、布局合理、美观、经济、实用、方便运行和管理。三、总图绘制制图依据《建筑给水排水制图标准》GB/T50106-2010《总图制图标准》GB/T50103-2010《市政公用工程设计文件编制深度规定》基本制图要求：1、图签样式采用标准图签：180mm×40mm2、文字（1）总体布置图采用宋体，高度6~10mm（2）厂区平面图，采用hztxt、rs-hztxt字体，高2.5~5mm，3~4mm为宜，宽高比0.75。1、总体布置图绘制内容要点：比例一般采用1：50000～1：25000（1）表示出地形、地物、河流、铁路、公路等，标出坐标网、方位、风玫瑰（指北针）要点：主要为工程区域地形图，并在图面标注风玫瑰（指北针）（2）绘制现有和设计的给水系统要点：标明水源、取水设施、输配水管线、加压泵站、净水厂等要素特性，如水厂规模、管径、长度等。（2）列出主要工程项目表要点：泵站、水厂规模、数量及各类管线总长。2、工艺流程图根据所选择工艺流程，表示出生产流程中各构筑物及其水位标高关系。要点：（1）根据净水工艺流程，顺序绘制各生产构筑物主要剖面图（能反映水流进出位置）。（2）各构筑物水面、进出堰、顶面、关键管道（反冲洗管气管）标高，标高数据与各单体一致，各单体严格根据流程图数据绘制。（3）辅助建筑、管线，如：反冲洗、曝气空气管线，加药、加氯管线、排水（污泥）管线、回流、超越管线等。（4）各种管线分别编号并有对应图例，管线标明水流（气流）方向及管径。（5）图面要有高程系统及数据说明。3、厂区平面布置图需要绘制厂区平面布置图位置：水源地、取水厂、净（配）水厂等，比例一般采用1：200～1：500。绘制要点：（1）以实测1:1000以上地形图为底图。（2）标注风玫瑰图、等高线、座标轴线、建筑物、构筑物、围墙、绿地、道路等的平面位置。（3）注明厂界四角座标（绝对坐标）。（4）构筑物四角座标（相对坐标）。（5）绿化景观布置示意，竖向布置（建筑）。（6）厂区与外部主要建筑、交通道路位置关系。（7）改扩建水厂绘出现状构建筑、道路等设施。（8）列出全厂现状及新建构、建筑物主要技术经济指标、工程量表（含土方工程平衡表）。（9）图例及有关说明，说明平面图中标注单位、坐标系统、相对坐标系与绝对坐标系转换关系。注意事项：1、结合厂区位置与外部道路的关系及总...
