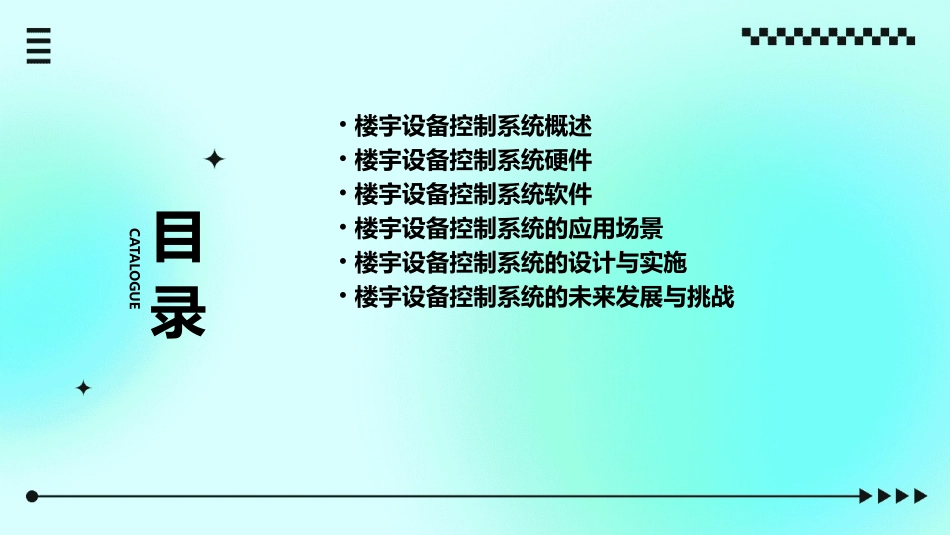

楼宇设备控制系统课件2023-2026ONEKEEPVIEWREPORTING目录CATALOGUE•楼宇设备控制系统概述•楼宇设备控制系统硬件•楼宇设备控制系统软件•楼宇设备控制系统的应用场景•楼宇设备控制系统的设计与实施•楼宇设备控制系统的未来发展与挑战楼宇设备控制系统概述PART01楼宇设备控制系统（BuildingAutomationSystem，简称BAS）是一种对建筑物内的设备进行自动化控制和管理的系统。BAS通过对设备进行实时监控、控制、诊断和报警，确保建筑设备的正常运行，提高能源利用效率，降低运营成本，并提供舒适的室内环境。定义与功能功能定义系统组成BAS通常由传感器、执行器、控制器、通信网络和监控管理中心等组成。架构BAS的架构包括硬件架构和软件架构。硬件架构指系统的硬件组成及相互连接方式；软件架构指系统的软件结构和功能模块，包括设备控制策略、数据存储、通信协议等。系统组成与架构控制方式手动控制：通过手动操作控制器或开关对设备进行控制。远程控制：通过互联网或移动设备对楼宇设备进行远程监控和控制。自动控制：根据传感器检测到的环境参数和预设的控制策略，自动调整设备的运行状态。设备类型：BAS涵盖的设备类型包括空调系统、通风系统、照明系统、供配电系统、给排水系统等。设备类型与控制方式楼宇设备控制系统硬件PART02传感器是楼宇设备控制系统的感知器官，能够感受并测量各种物理量，如温度、湿度、压力、光照等，为控制系统提供基础数据。常见的传感器有热敏传感器、光敏传感器、压力传感器等。传感器执行器是楼宇设备控制系统的四肢，能够根据控制系统的指令，调节楼宇设备的工作状态。常见的执行器有电动阀、电动门、空调机组等。执行器传感器与执行器控制终端控制终端是楼宇设备控制系统的神经中枢，能够接收用户输入的指令，并根据预设程序对楼宇设备进行控制。常见的控制终端有电脑、手机、平板等。通讯接口通讯接口是楼宇设备控制系统内部及与其他系统之间进行信息交换的桥梁。常见的通讯接口有RS485、CAN、Modbus等。控制终端与通讯接口集中控制器是楼宇设备控制系统的核心，能够集中管理整个系统的运行，对各个设备进行统一的控制和监测。常见的集中控制器有PLC、DCS等。集中控制器分布式控制系统是楼宇设备控制系统的高级形式，采用多级分层结构，能够实现多级控制和监测，提高系统的可靠性和灵活性。常见的分布式控制系统有BMS、IBMS等。分布式控制系统集中控制器与分布式控制系统楼宇设备控制系统软件PART03健康环境控制算法根据室内空气质量和环境参数，自动调节设备运行，保持室内环境舒适。故障预测与排除算法通过监测设备的运行数据和状态，预测设备可能出现的故障，提前进行维修和更换，提高设备的使用寿命和稳定性。节能控制算法通过优化设备运行时间和运行模式，实现能源的高效利用，降低能源消耗。设备控制算法通过传感器和监测设备实时采集设备的运行数据和状态。数据实时采集数据处理与分析数据存储与备份对采集到的数据进行处理和分析，提取有用的信息，为设备控制和优化提供数据支持。将采集到的数据存储到数据库中，定期备份，保证数据的完整性和可追溯性。030201数据采集与处理设备控制与调整管理人员可以根据需要对设备进行远程控制和调整，提高设备的使用效率和管理水平。设备远程监控通过智能化管理软件平台，可以远程监控设备的运行状态和数据，方便管理人员及时了解设备情况。数据报表与可视化通过智能化管理软件平台，可以生成各种数据报表，将数据以直观的方式呈现给管理人员，方便管理人员了解和分析设备的运行情况和性能指标。智能化管理软件平台楼宇设备控制系统的应用场景PART04总结词楼宇设备控制系统在空调与通风系统中应用广泛，通过智能控制技术，实现对温度、湿度和空气质量的精准控制。详细描述楼宇设备控制系统可以通过传感器监测室内外温度、湿度等参数，根据预设的参数值或自动检测值，调整空调和通风系统的运行状态，保持舒适的室内环境。同时，系统还能够根据室内外空气质量情况，进行新风量的调节，确保室内空气质量。空调与通风系统VS楼宇设备控制系统可以实现对照明系统的智能控制，提高照明质量，降低能源消...
