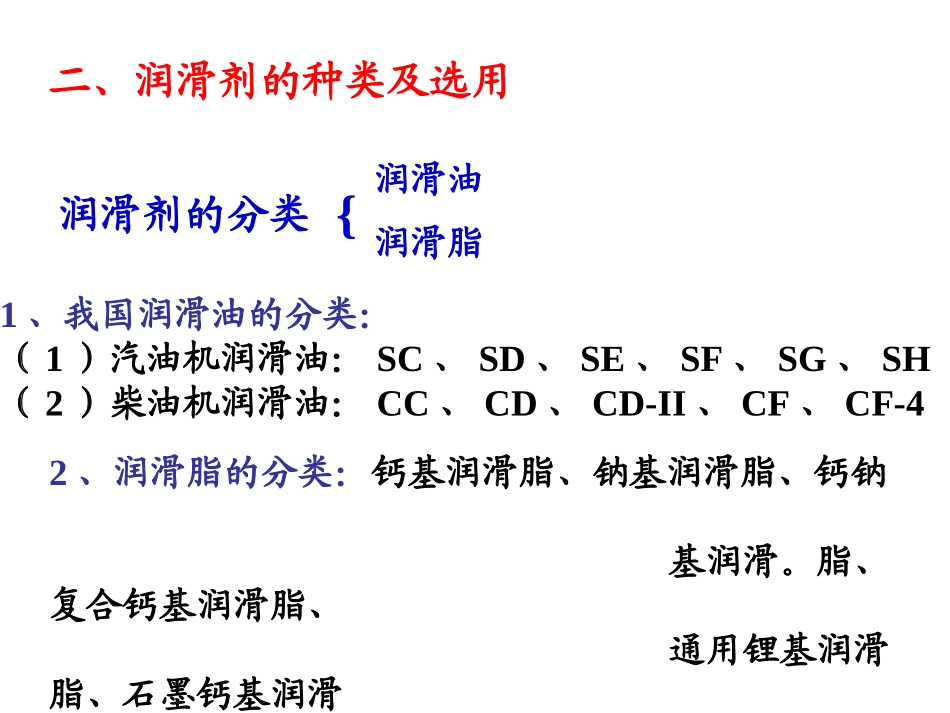

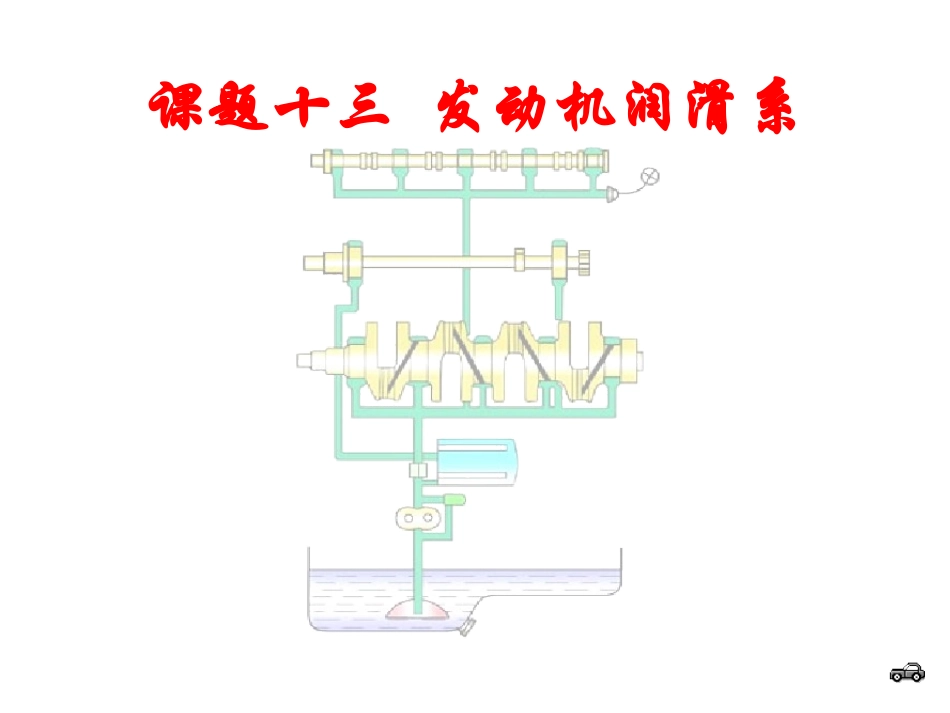

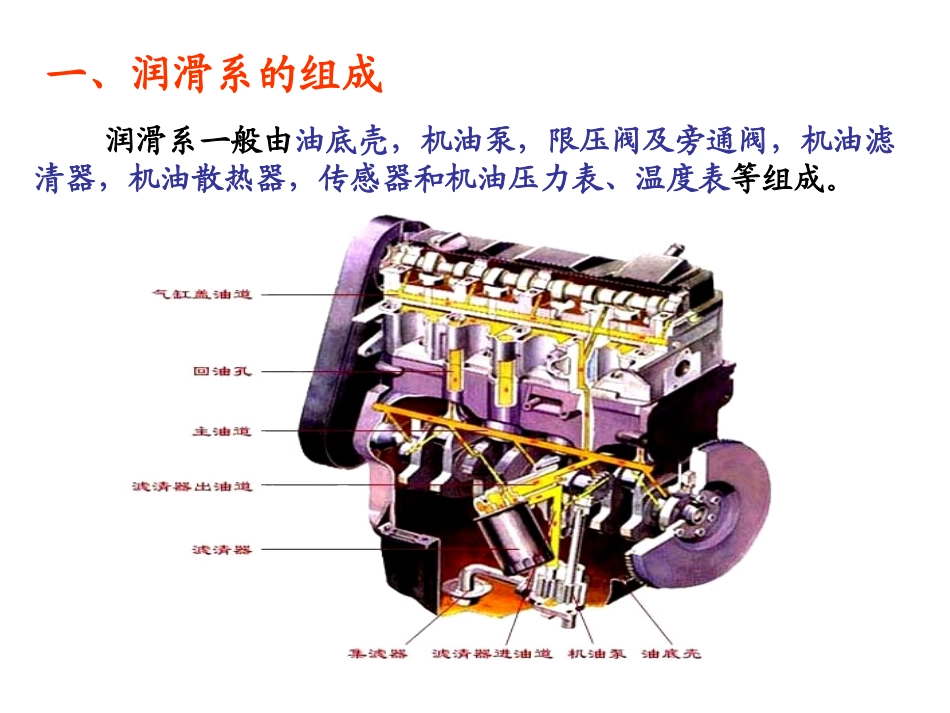

课题十三发动机润滑系一、润滑系的组成润滑系一般由油底壳，机油泵，限压阀及旁通阀，机油滤清器，机油散热器，传感器和机油压力表、温度表等组成。二、润滑剂的种类及选用润滑剂的分类{润滑油润滑脂1、我国润滑油的分类：（1）汽油机润滑油：SC、SD、SE、SF、SG、SH（2）柴油机润滑油：CC、CD、CD-II、CF、CF-42、润滑脂的分类：钙基润滑脂、钠基润滑脂、钙钠基润滑。脂、复合钙基润滑脂、通用锂基润滑脂、石墨钙基润滑脂。三、润滑系油路现代汽车发动机润滑系油路布置方案大致相似，只是由于润滑系的工作条件和某些具体结构的不同而稍有差别。一、轿车的润滑油路采用复合式润滑系统的上海桑塔纳轿车JV型1.8L汽油发动机润滑油路：发动机工作时，机油经集滤器机油泵机油滤清器:①主油道主轴承连杆轴承活塞销喷溅至活塞；②发动机前端第一条斜向油道中间轴；③主油道的垂直油道凸轮轴轴径气缸盖回油孔曲轴箱。①②③基本润滑油路综合演示1五润滑系主要部件润滑系的主要部件有机油泵、机油滤清器，各种阀，机油散热器以及检视设备。1、机油泵功用：提高机油压力，保证机油在润滑系统内不断循环，目前发动机润滑系中广泛采用的是外啮合齿轮式机油泵和内啮合转子式机油泵两种。（一）齿轮式机油泵齿轮式机油泵由主动轴、主动齿轮、从动轴、从动齿轮、壳体等组成，两个齿数相同的齿轮相互啮合，装在壳体内，齿轮与壳体的径向和端面间隙很小。主动轴与主动齿轮键连接，从动齿轮空套在从动轴上。泵油原理工作时，主动齿轮带动从动齿轮反向旋转。两齿轮旋转时，充满在齿轮齿槽间的机油沿油泵壳壁由进油腔带到出油腔，在进油腔一侧由于齿轮脱开啮合以及机油被不断带出而产生真空，使油底壳内的机油在大气压力作用下经集滤器进入进油腔，而在出油腔一侧由于齿轮进入啮合和机油被不断带入而产生挤压作用，机油以一定压力被泵出。进油口出油口（二）转子式机油泵转子式机油泵由壳体、内转子、外转子和泵盖等组成。内转子用键或销子固定在转子轴上，由曲轴齿轮直接或间接驱动，内转子和外转子中心的偏心距为e，内转子带动外转子一起沿同一方向转动。内转子有4个凸齿，外转子有5个凹齿，这样内、外转子同向不同步的旋转。转子齿形齿廓设计得使转子转到任何角度时，内、外转子每个齿的齿形廓线上总能互相成点接触。这样内、外转子间形成4个工作腔，随着转子的转动，这4个工作腔的容积是不断变化的。在进油道的一侧空腔，由于转子脱开啮合，容积逐渐增大，产生真空，机油被吸入，转子继续旋转，机油被带到出油道的一侧，这时，转子正好进入啮合，使这一空腔容积减小，油压升高，机油从齿间挤出并经出油道压送出去。这样，随着转子的不断旋转，机油就不断地被吸入和压出。进油腔内转子泵壳机油出油腔外转子二、滤清器为了保证滤清效果，一般使用多级滤清器：集滤器、粗滤器和细滤器。与主油道串联的滤清器一般为粗滤器；与主油道并联的滤清器一般为细滤器，过油量约为10～30％。（一）集滤器集滤器是装在机油泵之前的吸油口端，多采用滤网式。其作用是防止较大的机械杂质进入机油泵。汽车发动机使用的集滤器目前分为浮式集滤器和固定式集滤器两种。浮式集滤器飘浮于机油表面，保证油泵吸入最上层较清洁的机油，但油面上的泡沫易被吸入，使机油压力降低，润滑欠可靠。固定式集滤器淹没在油面之下，吸入的机油清洁度较差，但可防止泡沫吸入，润滑可靠，结构简单。（二）机油粗滤器串联于机油泵与主油道之间，属于全流式滤清器，多用缝隙式滤清方法。形式金属片式纸筒式锯末式旁通阀滤芯壳体国产汽车发动机一般采用纸质或锯末作为粗滤器的滤芯。国产汽车发动机一般采用纸质或锯末作为粗滤器的滤芯。金属片式纸质滤芯式机油粗滤清器滤芯是用微孔滤纸制成的，为增大过滤面积，微孔滤纸一般都折叠成扇形和波纹形。微孔滤纸经过酚醛树脂处理，具有较高的强度，抗腐蚀能力和抗水湿性能，具有质量小、体积小、结构简单、滤清效果好、过滤阻力小、成本低、保养方便的特点。锯末滤芯式机油粗滤清器锯末滤芯式粗滤器滤芯为酚醛树脂粘结的锯末滤芯，它阻力小，滤清效果好，使用寿命长。特点金属片式粗滤器由于质量...
