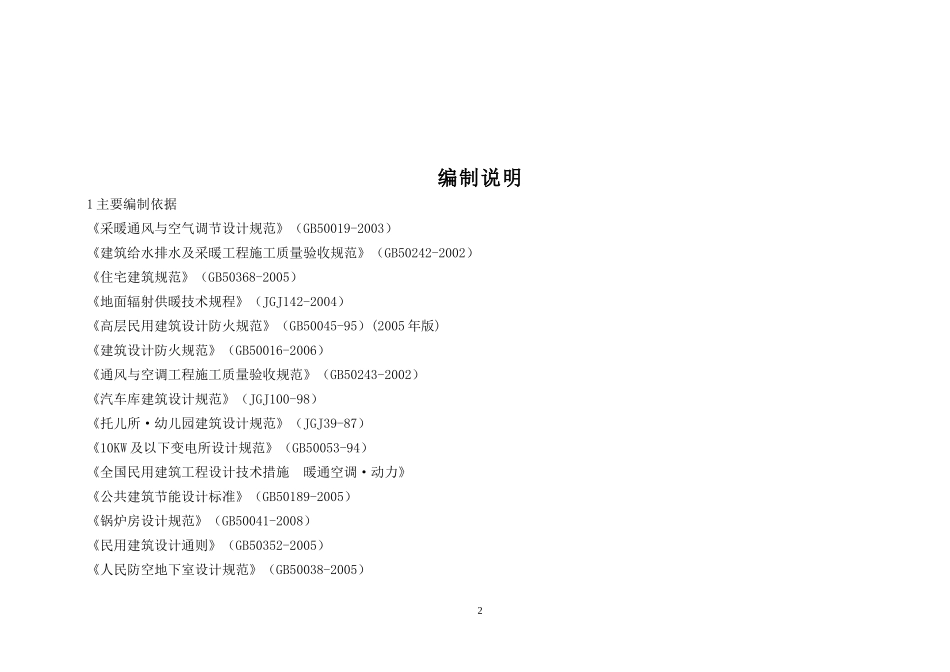

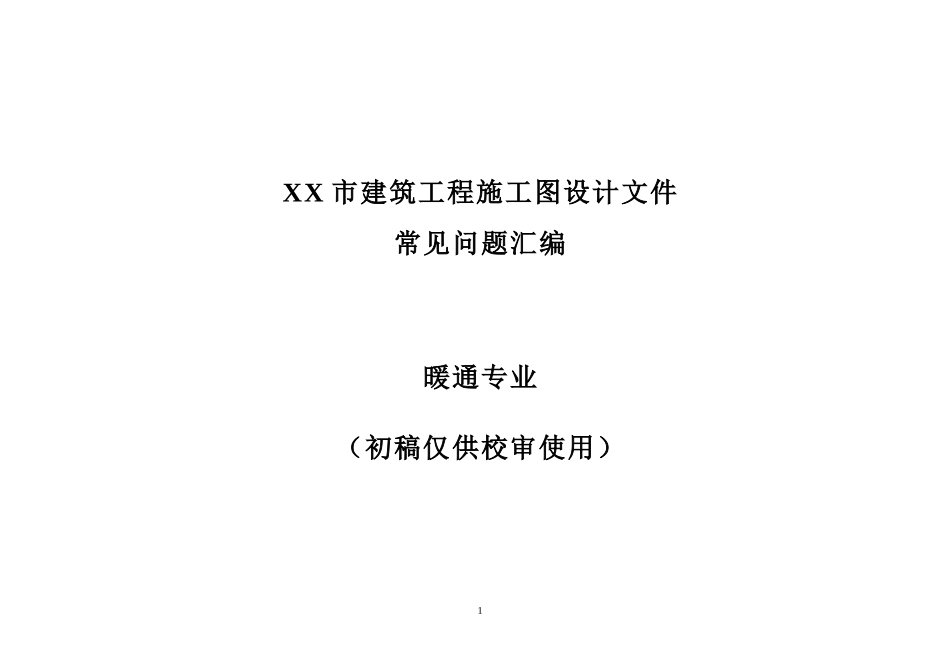

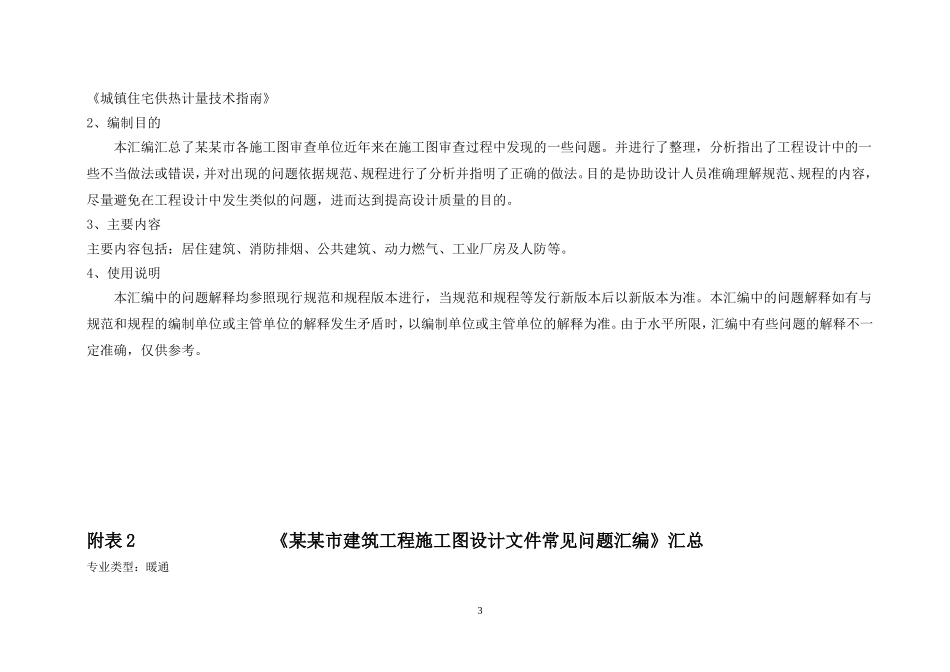

XX市建筑工程施工图设计文件常见问题汇编暖通专业（初稿仅供校审使用）1编制说明1主要编制依据《采暖通风与空气调节设计规范》（GB50019-2003）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《住宅建筑规范》（GB50368-2005）《地面辐射供暖技术规程》（JGJ142-2004）《高层民用建筑设计防火规范》（GB50045-95）(2005年版)《建筑设计防火规范》（GB50016-2006）《通风与空调工程施工质量验收规范》（GB50243-2002）《汽车库建筑设计规范》（JGJ100-98）《托儿所·幼儿园建筑设计规范》（JGJ39-87）《10KW及以下变电所设计规范》（GB50053-94）《全国民用建筑工程设计技术措施暖通空调·动力》《公共建筑节能设计标准》（GB50189-2005）《锅炉房设计规范》（GB50041-2008）《民用建筑设计通则》（GB50352-2005）《人民防空地下室设计规范》（GB50038-2005）2《城镇住宅供热计量技术指南》2、编制目的本汇编汇总了某某市各施工图审查单位近年来在施工图审查过程中发现的一些问题。并进行了整理，分析指出了工程设计中的一些不当做法或错误，并对出现的问题依据规范、规程进行了分析并指明了正确的做法。目的是协助设计人员准确理解规范、规程的内容，尽量避免在工程设计中发生类似的问题，进而达到提高设计质量的目的。3、主要内容主要内容包括：居住建筑、消防排烟、公共建筑、动力燃气、工业厂房及人防等。4、使用说明本汇编中的问题解释均参照现行规范和规程版本进行，当规范和规程等发行新版本后以新版本为准。本汇编中的问题解释如有与规范和规程的编制单位或主管单位的解释发生矛盾时，以编制单位或主管单位的解释为准。由于水平所限，汇编中有些问题的解释不一定准确，仅供参考。附表2《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通3工程类型序号常见问题问题性质问题分析及正确做法1在设计分户热计量采暖系统的采暖设备和户内管道时，未计入户间传热引起的耗热量附加。一般性条文《采暖通风与空气调节设计规范》（GB50019-2003）第4.9.3条导致户内管道和采暖设备偏小。应按规范执行，但应注意此部分负荷不应计入总热负荷内。计算时按照《城镇住宅供热计量技术指南》的相关规定执行。居住建筑2采暖系统各并联环路未进行水力平衡计算强制性条文《某某市居住建筑节能设计标准》（DBJ61-44-2007）第5.2.12条不进行认真的水力计算，仅靠估算来确定系统阻力，过分依赖水力平衡阀的作用，其结果是循环泵选择过大，浪费能源。按规范严格执行，并将总压力损失标注在设计说明中。3双管热水采暖系统未考虑水冷却所产生的自然作用压力的影响。一般性条文《采暖通风与空气调节设计规范》（GB50019-2003）第4.8.9条《某某市居住建筑节能设计标准》（DBJ61-44-2007）第5.2.13条双管系统自然循环作用压力对系统的影响是必须考虑的因素，特别是楼层较高时，其顶层和底层的自然循环压力相差非常大，如不采取措施，可能会引起垂直水力失调。4附表2《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通工程类型序号常见问题问题性质问题分析及正确做法4暖通专业采暖负荷计算中围护结构传热系数K值常出现与建筑节能计算中不一致。一般性条文《某某市居住建筑节能设计标准》（DBJ61-44-2007）第4.3条建筑专业在给暖通专业提条件时未认真进行建筑节能计算。应先进行建筑节能计算，然后再给暖通提条件。居住建筑5锅炉效率和热水循环泵的输热比（EHR）多数未在图中注明。一般性条文《某某市居住建筑节能设计标准》（DBJ61-44-2007）第5.2.8条、第5.2.9条、第5.2.11条锅炉效率和循环水泵的输热比是非常重要的两个指标，直接反映了整个采暖系统的设备效率和节能水平。6未进行采暖管道热膨胀计算。强制性条文《采暖通风与空气调节设计规范》（GB50019-2003）第4.8.17条采暖管道的热膨胀是影响系统安全的重要因素，特别是双管系统（包括公用双管系统）。可以采取自然补偿方式和补偿器补偿的方式。5附表2《某某市建筑工程施工图设计文件常见问题汇编》汇总专业类型：暖通工程类型序号常见问题问题性质问题分析及正确做法7分户热计量热水集中采暖系统，没有在...
