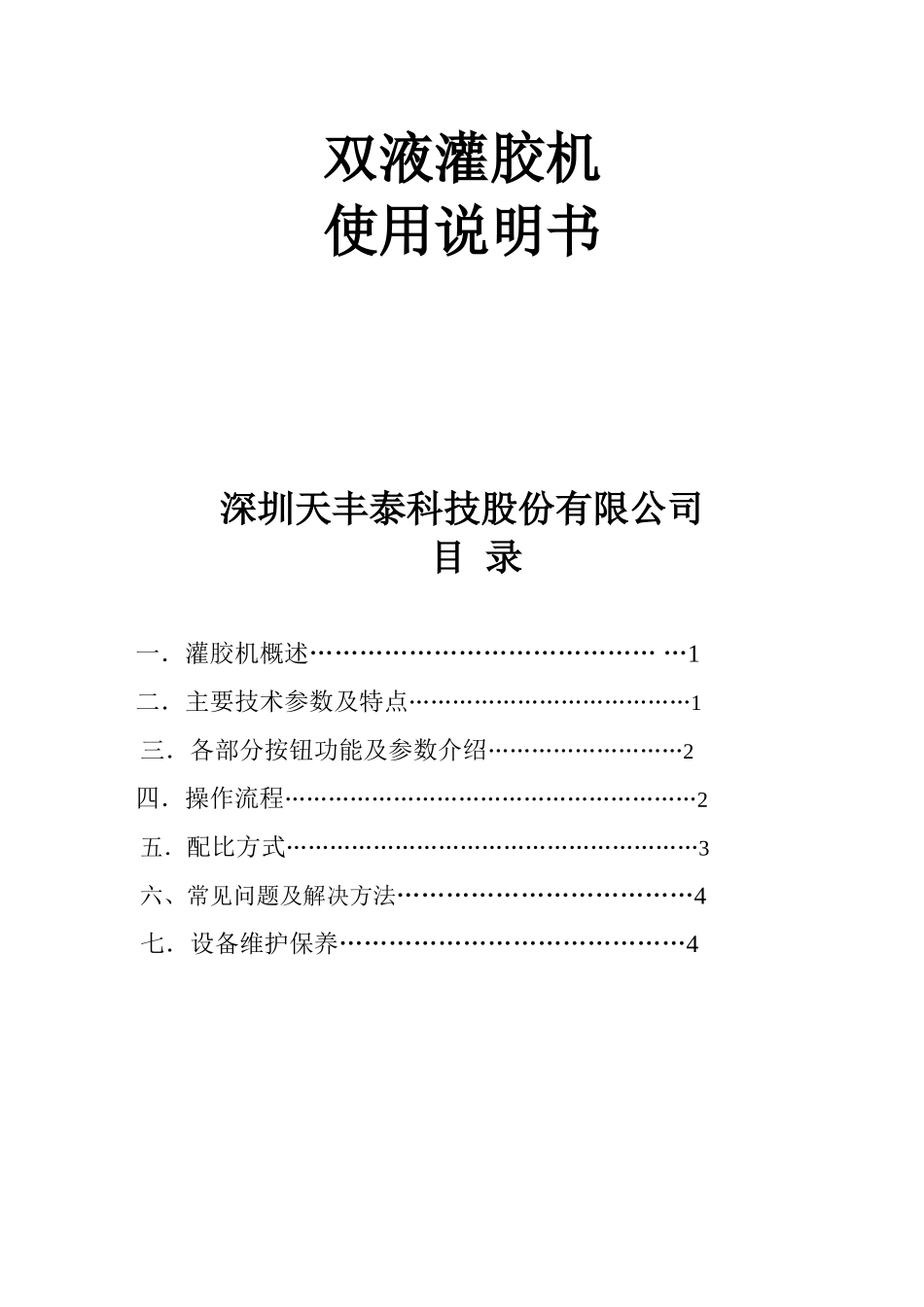

双液灌胶机说明书 (2)_第1页
1/4

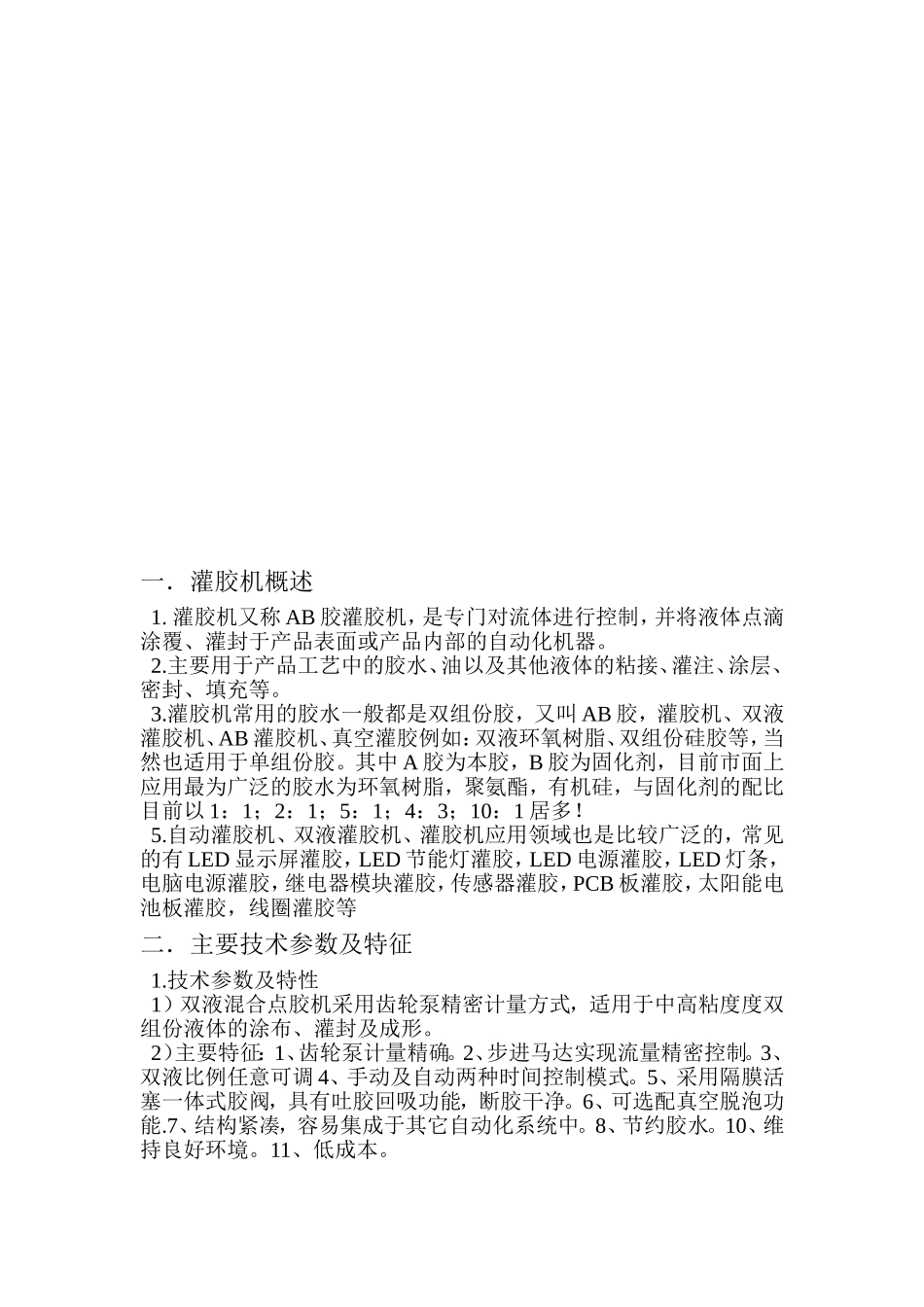

双液灌胶机说明书 (2)_第2页
2/4

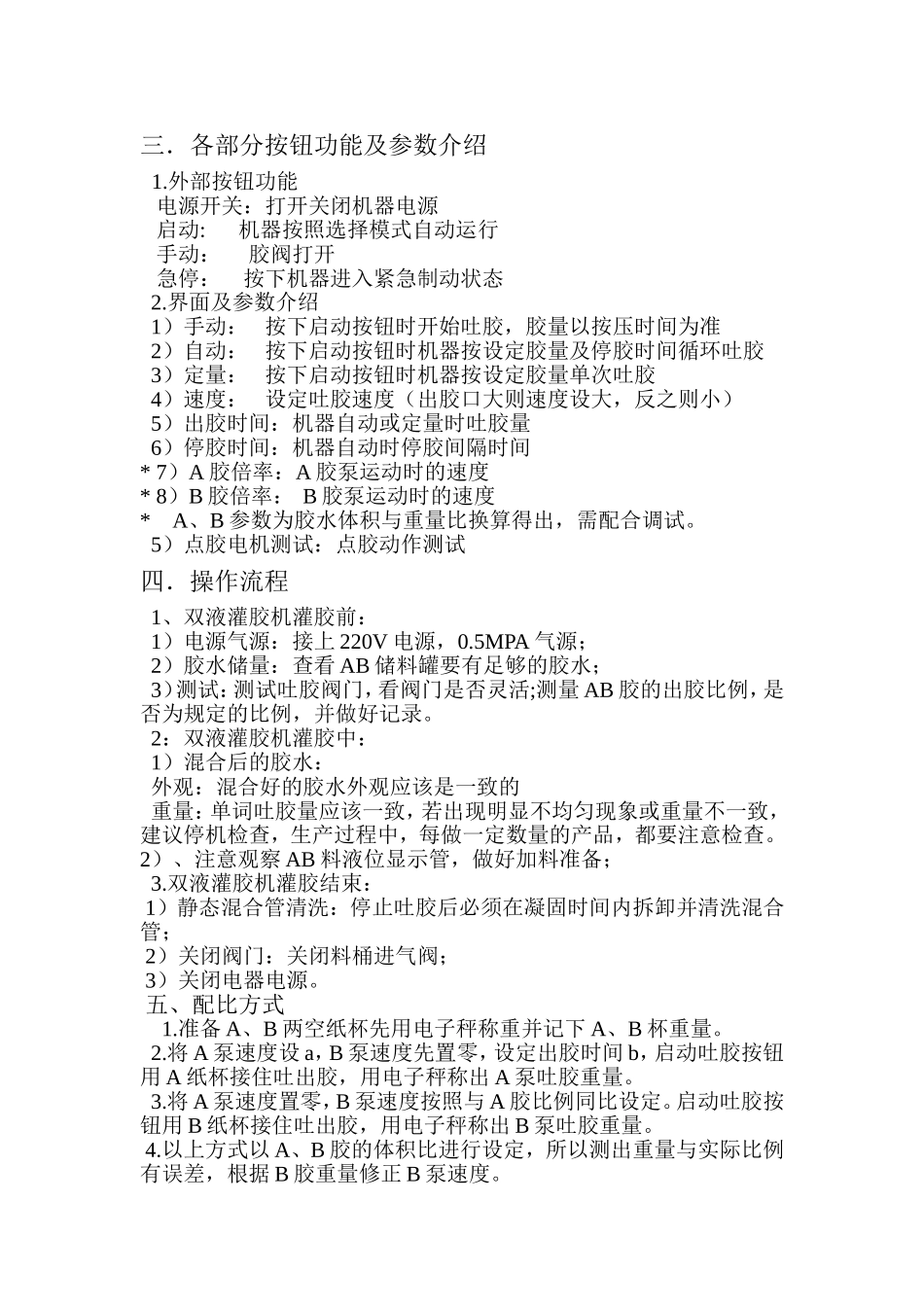

双液灌胶机说明书 (2)_第3页
3/4
双液灌胶机使用说明书深圳天丰泰科技股份有限公司目录一.灌胶机概述………………………………………1二.主要技术参数及特点…………………………………1三.各部分按钮功能及参数介绍………………………2四.操作流程…………………………………………………2五.配比方式…………………………………………………3六、常见问题及解决方法………………………………4七.设备维护保养……………………………………4一.灌胶机概述1.灌胶机又称AB胶灌胶机,是专门对流体进行控制,并将液体点滴涂覆、灌封于产品表面或产品内部的自动化机器。2.主要用于产品工艺中的胶水、油以及其他液体的粘接、灌注、涂层、密封、填充等。3.灌胶机常用的胶水一般都是双组份胶,又叫AB胶,灌胶机、双液灌胶机、AB灌胶机、真空灌胶例如:双液环氧树脂、双组份硅胶等,当然也适用于单组份胶。其中A胶为本胶,B胶为固化剂,目前市面上应用最为广泛的胶水为环氧树脂,聚氨酯,有机硅,与固化剂的配比目前以1:1;2:1;5:1;4:3;10:1居多!5.自动灌胶机、双液灌胶机、灌胶机应用领域也是比较广泛的,常见的有LED显示屏灌胶,LED节能灯灌胶,LED电源灌胶,LED灯条,电脑电源灌胶,继电器模块灌胶,传感器灌胶,PCB板灌胶,太阳能电池板灌胶,线圈灌胶等二.主要技术参数及特征1.技术参数及特性1)双液混合点胶机采用齿轮泵精密计量方式,适用于中高粘度度双组份液体的涂布、灌封及成形。2)主要特征:1、齿轮泵计量精确。2、步进马达实现流量精密控制。3、双液比例任意可调4、手动及自动两种时间控制模式。5、采用隔膜活塞一体式胶阀,具有吐胶回吸功能,断胶干净。6、可选配真空脱泡功能.7、结构紧凑,容易集成于其它自动化系统中。8、节约胶水。10、维持良好环境。11、低成本。三.各部分按钮功能及参数介绍1.外部按钮功能电源开关:打开关闭机器电源启动:机器按照选择模式自动运行手动:胶阀打开急停:按下机器进入紧急制动状态2.界面及参数介绍1)手动:按下启动按钮时开始吐胶,胶量以按压时间为准2)自动:按下启动按钮时机器按设定胶量及停胶时间循环吐胶3)定量:按下启动按钮时机器按设定胶量单次吐胶4)速度:设定吐胶速度(出胶口大则速度设大,反之则小)5)出胶时间:机器自动或定量时吐胶量6)停胶时间:机器自动时停胶间隔时间*7)A胶倍率:A胶泵运动时的速度*8)B胶倍率:B胶泵运动时的速度*A、B参数为胶水体积与重量比换算得出,需配合调试。5)点胶电机测试:点胶动作测试四.操作流程1、双液灌胶机灌胶前:1)电源气源:接上220V电源,0.5MPA气源;2)胶水储量:查看AB储料罐要有足够的胶水;3)测试:测试吐胶阀门,看阀门是否灵活;测量AB胶的出胶比例,是否为规定的比例,并做好记录。2:双液灌胶机灌胶中:1)混合后的胶水:外观:混合好的胶水外观应该是一致的重量:单词吐胶量应该一致,若出现明显不均匀现象或重量不一致,建议停机检查,生产过程中,每做一定数量的产品,都要注意检查。2)、注意观察AB料液位显示管,做好加料准备;3.双液灌胶机灌胶结束:1)静态混合管清洗:停止吐胶后必须在凝固时间内拆卸并清洗混合管;2)关闭阀门:关闭料桶进气阀;3)关闭电器电源。五、配比方式1.准备A、B两空纸杯先用电子秤称重并记下A、B杯重量。2.将A泵速度设a,B泵速度先置零,设定出胶时间b,启动吐胶按钮用A纸杯接住吐出胶,用电子秤称出A泵吐胶重量。3.将A泵速度置零,B泵速度按照与A胶比例同比设定。启动吐胶按钮用B纸杯接住吐出胶,用电子秤称出B泵吐胶重量。4.以上方式以A、B胶的体积比进行设定,所以测出重量与实际比例有误差,根据B胶重量修正B泵速度。5.测出合适的重量比,将A胶比例设回为a,启动吐胶按钮同时测试A、B胶的重量,修改B泵速度进行微调。6.安装混合器,启动出胶观察混合均匀度。六、常见问题及解决方法灌胶机最常遇到的问题是阀门问题,下列为解决胶阀使用时经常发生的问题的有效方法1、胶阀滴漏:此种情形经常发生于胶阀关闭以后。95%的此种情形是因为使用的针头口径太小所致。太小的针头会影响液体的流动造成背压,结果导致胶阀关闭后不久形成滴漏的现...
