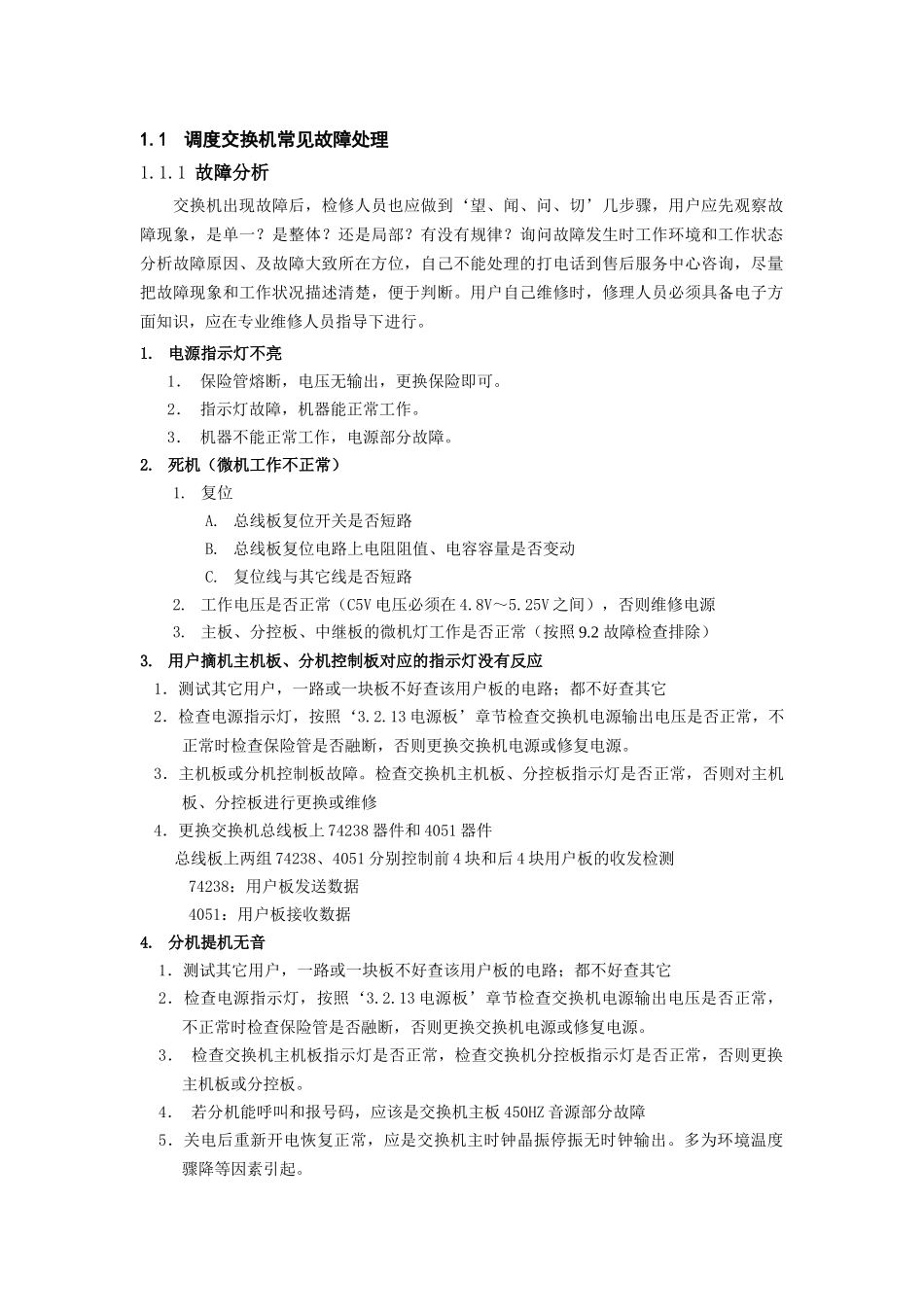

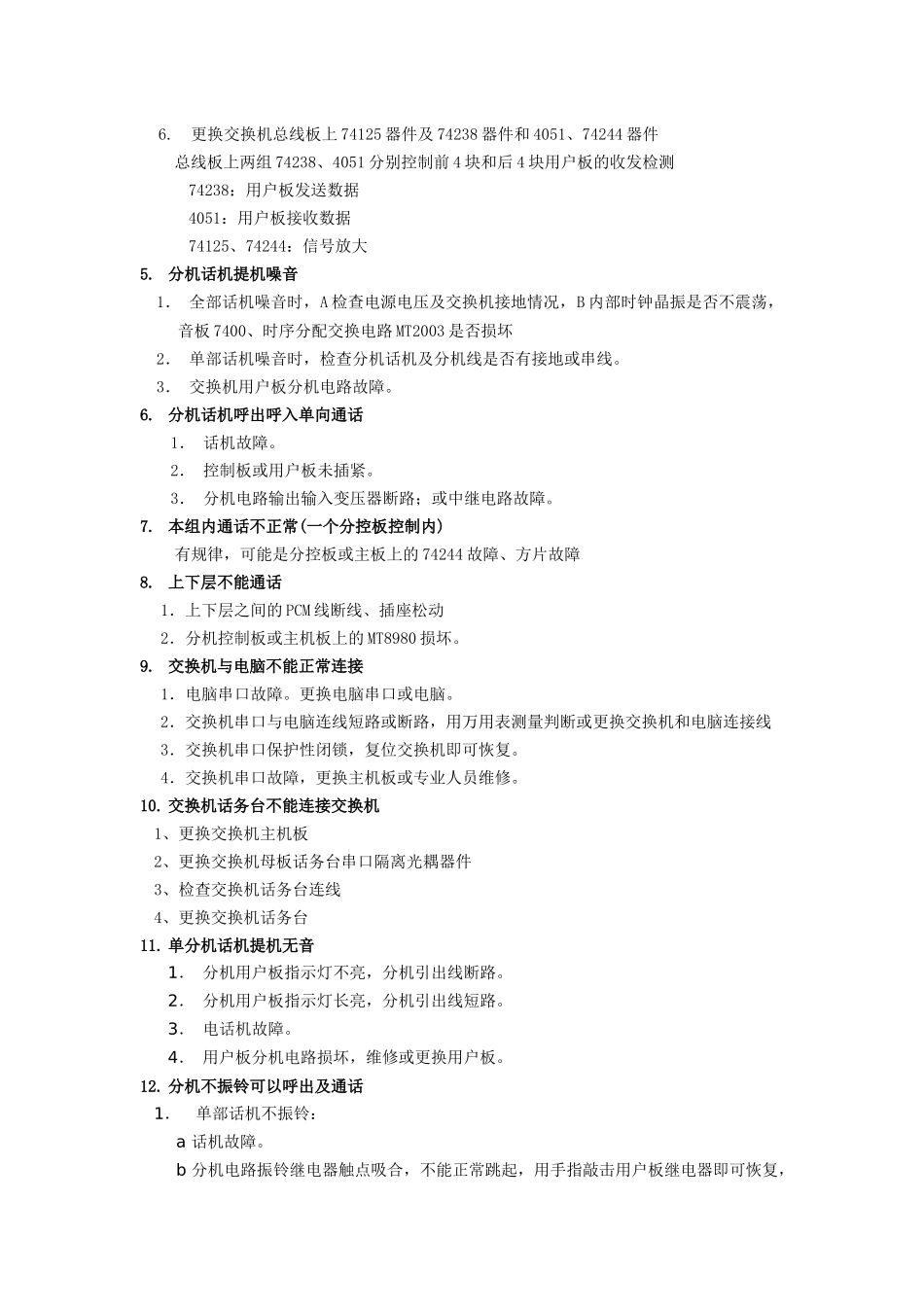

1.1调度交换机常见故障处理1.1.1故障分析交换机出现故障后，检修人员也应做到‘望、闻、问、切’几步骤，用户应先观察故障现象，是单一？是整体？还是局部？有没有规律？询问故障发生时工作环境和工作状态分析故障原因、及故障大致所在方位，自己不能处理的打电话到售后服务中心咨询，尽量把故障现象和工作状况描述清楚，便于判断。用户自己维修时，修理人员必须具备电子方面知识，应在专业维修人员指导下进行。1.电源指示灯不亮1．保险管熔断，电压无输出，更换保险即可。2．指示灯故障，机器能正常工作。3．机器不能正常工作，电源部分故障。2.死机（微机工作不正常）1.复位A.总线板复位开关是否短路B.总线板复位电路上电阻阻值、电容容量是否变动C.复位线与其它线是否短路2.工作电压是否正常（C5V电压必须在4.8V～5.25V之间），否则维修电源3.主板、分控板、中继板的微机灯工作是否正常（按照9.2故障检查排除）3.用户摘机主机板、分机控制板对应的指示灯没有反应1．测试其它用户，一路或一块板不好查该用户板的电路；都不好查其它2．检查电源指示灯，按照‘3.2.13电源板’章节检查交换机电源输出电压是否正常，不正常时检查保险管是否融断，否则更换交换机电源或修复电源。3．主机板或分机控制板故障。检查交换机主机板、分控板指示灯是否正常，否则对主机板、分控板进行更换或维修4．更换交换机总线板上74238器件和4051器件总线板上两组74238、4051分别控制前4块和后4块用户板的收发检测74238：用户板发送数据4051：用户板接收数据4.分机提机无音1．测试其它用户，一路或一块板不好查该用户板的电路；都不好查其它2．检查电源指示灯，按照‘3.2.13电源板’章节检查交换机电源输出电压是否正常，不正常时检查保险管是否融断，否则更换交换机电源或修复电源。3．检查交换机主机板指示灯是否正常，检查交换机分控板指示灯是否正常，否则更换主机板或分控板。4．若分机能呼叫和报号码，应该是交换机主板450HZ音源部分故障5．关电后重新开电恢复正常，应是交换机主时钟晶振停振无时钟输出。多为环境温度骤降等因素引起。6.更换交换机总线板上74125器件及74238器件和4051、74244器件总线板上两组74238、4051分别控制前4块和后4块用户板的收发检测74238：用户板发送数据4051：用户板接收数据74125、74244：信号放大5.分机话机提机噪音1．全部话机噪音时，A检查电源电压及交换机接地情况，B内部时钟晶振是否不震荡，音板7400、时序分配交换电路MT2003是否损坏2．单部话机噪音时，检查分机话机及分机线是否有接地或串线。3．交换机用户板分机电路故障。6.分机话机呼出呼入单向通话1．话机故障。2．控制板或用户板未插紧。3．分机电路输出输入变压器断路；或中继电路故障。7.本组内通话不正常(一个分控板控制内)有规律，可能是分控板或主板上的74244故障、方片故障8.上下层不能通话1．上下层之间的PCM线断线、插座松动2．分机控制板或主机板上的MT8980损坏。9.交换机与电脑不能正常连接1．电脑串口故障。更换电脑串口或电脑。2．交换机串口与电脑连线短路或断路，用万用表测量判断或更换交换机和电脑连接线3．交换机串口保护性闭锁，复位交换机即可恢复。4．交换机串口故障，更换主机板或专业人员维修。10.交换机话务台不能连接交换机1、更换交换机主机板2、更换交换机母板话务台串口隔离光耦器件3、检查交换机话务台连线4、更换交换机话务台11.单分机话机提机无音1．分机用户板指示灯不亮，分机引出线断路。2．分机用户板指示灯长亮，分机引出线短路。3．电话机故障。4．用户板分机电路损坏，维修或更换用户板。12.分机不振铃可以呼出及通话1．单部话机不振铃：a话机故障。b分机电路振铃继电器触点吸合，不能正常跳起，用手指敲击用户板继电器即可恢复，更换振铃继电器。2．一块板或8路（前后）不振铃：a用户板继电器控制芯片IC4094、IC2004、三极管9013b总线板74238芯片。3．所有分机不振铃：a铃流电源输出线与母板对插接触不良，关电后重新插入即可恢复。b电源箱或电源板的铃流电路、模块故障。13.分机不能呼出1．分机线路短路或断路。2．分机话机不能正常发号。3．分机级别为6级，只...
