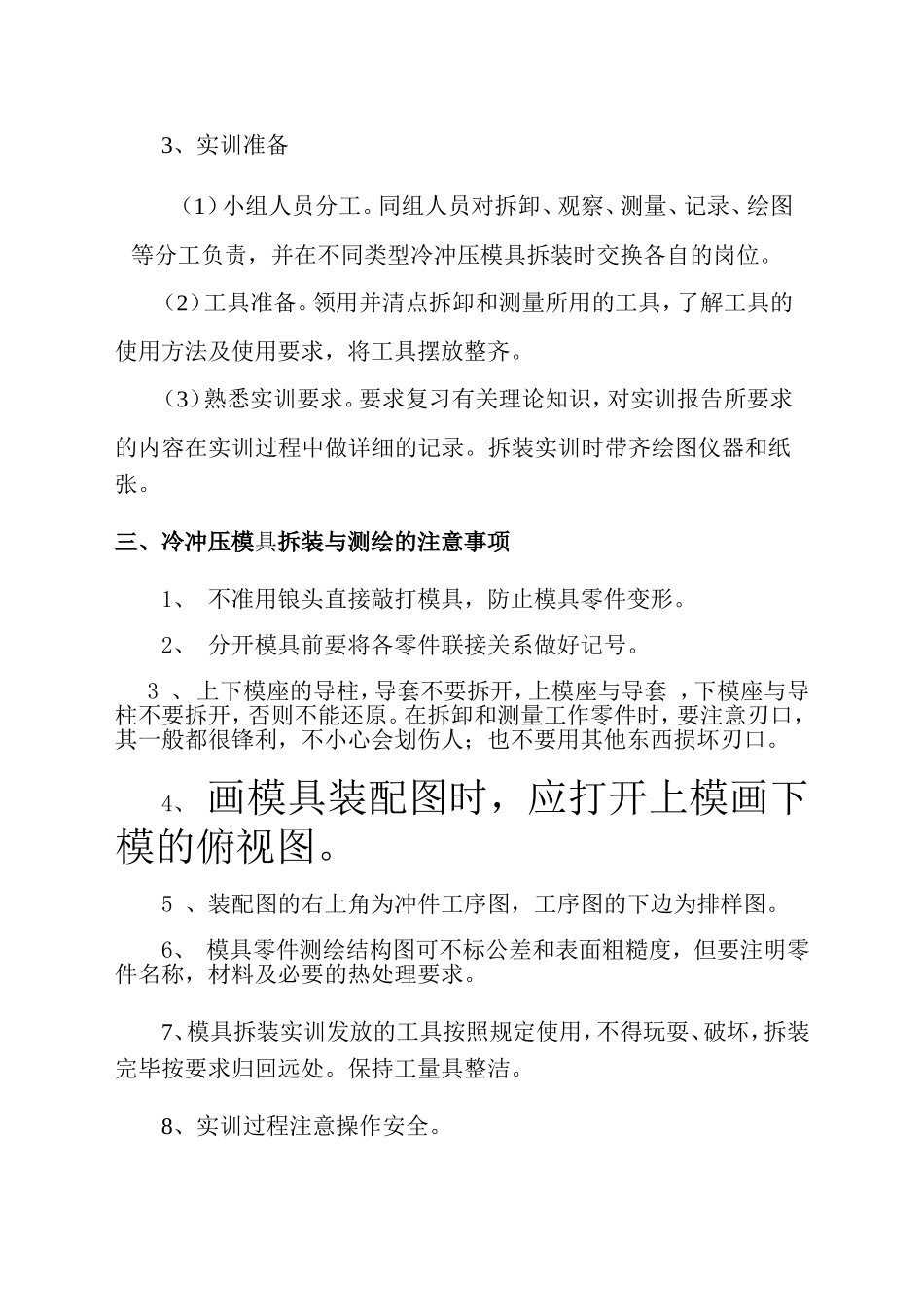

冷冲压模具拆装测绘指导书一、冷冲压模拆装与测绘的任务要求l、掌握冷冲压模具的常见类型及其结构；2、掌握实训用冲模的拆卸及装配工艺过程；能正确地使用模具装配常用的工具和辅具；3、了解冲模各组成部分的功能；搞清模具零件的相互联接与配合关系；4、能正确判断实训用冲模的类型及其工作过程；能对所拆装的模具结构提出自己的改进方案；能正确描述出该模具的动作过程；5、能正确地测绘模具结构总图和零件结构图。填写实习报告。二、模具拆装实训前的准备1、拆装的模具类型单工序冲模、复合冲模、级进冲模若干套。2、拆装的工具游标卡尺、角尺、内六角扳手、平行铁、台虎钳、锤子、铜棒等常用钳工工具。3、实训准备（1）小组人员分工。同组人员对拆卸、观察、测量、记录、绘图等分工负责，并在不同类型冷冲压模具拆装时交换各自的岗位。（2）工具准备。领用并清点拆卸和测量所用的工具，了解工具的使用方法及使用要求，将工具摆放整齐。（3）熟悉实训要求。要求复习有关理论知识，对实训报告所要求的内容在实训过程中做详细的记录。拆装实训时带齐绘图仪器和纸张。三、冷冲压模具拆装与测绘的注意事项1、不准用锒头直接敲打模具，防止模具零件变形。2、分开模具前要将各零件联接关系做好记号。3、上下模座的导柱，导套不要拆开，上模座与导套，下模座与导柱不要拆开，否则不能还原。在拆卸和测量工作零件时，要注意刃口，其一般都很锋利，不小心会划伤人；也不要用其他东西损坏刃口。4、画模具装配图时，应打开上模画下模的俯视图。5、装配图的右上角为冲件工序图，工序图的下边为排样图。6、模具零件测绘结构图可不标公差和表面粗糙度，但要注明零件名称，材料及必要的热处理要求。7、模具拆装实训发放的工具按照规定使用，不得玩耍、破坏，拆装完毕按要求归回远处。保持工量具整洁。8、实训过程注意操作安全。四、常见冷冲压模具拆装与测绘过程示例1、单工序模和级进模拆装测绘拆装步骤拆装测绘方法分开上模、下模用撬杠或铜棒分开上模、下模。将上、下模对应放置并观察。将实训模具平放于钳工桌上，对小冲模可用双手握住上模板的导套附近，然后用力上提即可使上下模分离。若不能分离，可一人将整个模具提起略离开桌面悬空，另一人用铜棒依次敲击下模板四周，即可使其导柱脱离。注意分离后的上模部分应侧平放置，以免损坏模具刃口。观察凸模和凹模的对应关系。观察定距方式、导料板、挡料销、挡块位置及它们在卸料板上的让位孔及相应关系。拆开下模由下模座面向凹模方向打出销钉，卸下螺钉，卸下挡料销，分开凹模和下模座。卸下导料板与凹模的螺钉、销钉，使导料板和凹模分开。测画下模各零件，用游标卡尺分别量出（包括凸、凹模的刃口尺寸）并作记录。拆开上模卸掉卸料螺钉，取下卸料板。由上模座顶面向固定板方向用冲子敲出圆柱销、卸掉紧固螺钉。观察垫板与固定板孔位及孔径的关系。拆开凸模与固定板，观察凸模结构和凸模与固定板的连接关系。将模柄从上模座中打出。测画上模各零件，用游标卡尺分别量出（包括凸、凹模的刃口尺寸）并作记录。组装准备装配前就用干净棉纱仔细擦净销钉，窝座、推件板等配合面，若存有油垢，将会影响配合面的装配质量。组装模柄将模柄装入上模座待用。组装凸模将凸模装入固定板待用，并将装入固定板的凸模插入凹模，以检查装配是否正确，必、要时检查间隙是否均匀。组装下模将凹模放在下模座上，初步拧紧螺钉，不要拧得太紧，装入销钉后再将螺钉拧紧。销钉要用铜棒（锤）垂直敲入，螺钉应拧紧。将导料板放在凹模面上，初步拧紧螺钉（有始用挡料时，要将始用挡料销放在导料板与凹模之间），打入销钉后再拧紧螺钉。装入挡料销组装上模将下模按工作位置平放，在凹模之上的型孔边缘放上（比伸出固定板的凸模长度小2mm左右）两块平行垫块。按记号依次放上带固定板的凸模，将凸模插入凹模型孔。放上垫板。合扰上模座并初步拧紧螺钉。打开上模，由固定板方向向上模座方向打入销钉后再拧紧螺钉。装上卸料板。合扰上下模具上、下模合模时要先弄清上、下模的相互正确位置，使上、下模打字面都面向操作者，合模前导柱导套应涂以润滑油，上下模应保持平行...
