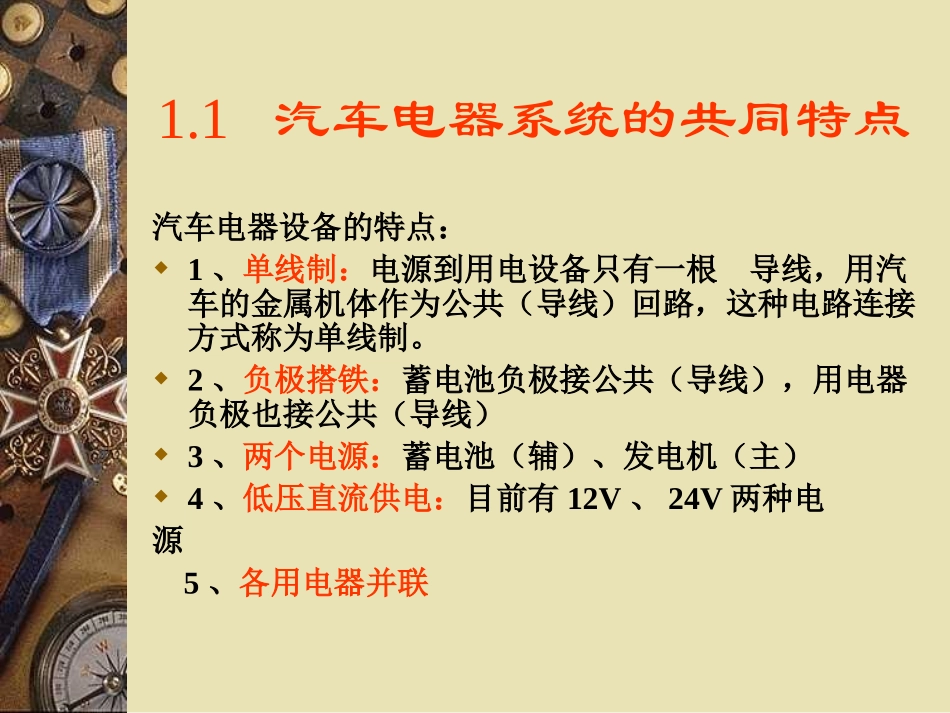

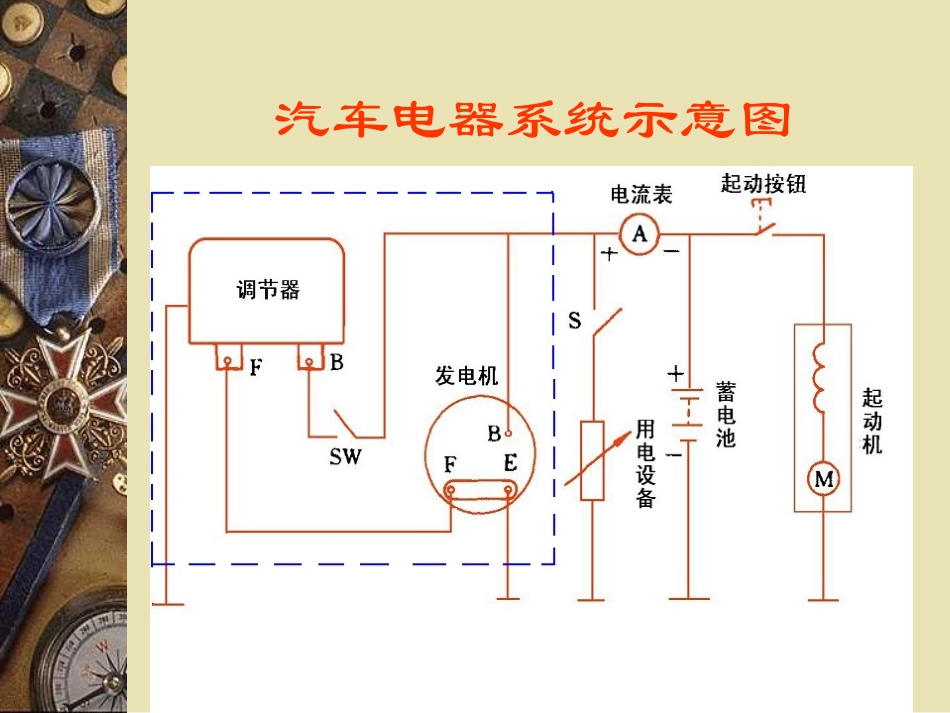

第一章第一章汽车电器系统基础知识1.1汽车电器系统的共同特点汽车电器设备的特点：1、单线制：电源到用电设备只有一根导线，用汽车的金属机体作为公共（导线）回路，这种电路连接方式称为单线制。2、负极搭铁：蓄电池负极接公共（导线），用电器负极也接公共（导线）3、两个电源：蓄电池（辅）、发电机（主）4、低压直流供电：目前有12V、24V两种电源5、各用电器并联汽车电器系统示意图1.2汽车电器系统的组成1、汽车电源2、用电设备3、配电装置1、汽车电源汽车上有两个电源：1）蓄电池：是汽车的辅助电源2）发电机：是汽车的主要电源蓄电池和发电机组成汽车电源系统2、用电设备1)起动系统：功用是启动发动机。2)点火系统：功用是产生电火花，点燃混合气。3)照明与信号系统:为汽车提供各种用途的照明、信号等。4)汽车信息显示系统：包括指示汽车工作状况的各种仪表、报警灯信息显示装置等。5)辅助电器系统：空调、刮水器、收音机、电动座椅、电动门窗、防盗系统、汽车安全系统等。2、用电设备6）电子控制系统：包括电子控制喷射系统；电子控制点火系统；自动变速器；制动防抱死；四论转向、电控悬架、巡航控制等3、配电装置综合配电盒（箱）继电器、保险装置、插接器电路开关导线线束等小结汽车电路特点：单线制、负极搭铁两个电源、低压直流、用电器并联汽车电路组成：电源、用电器、中间装置（导线，开关、继电器、保险装置、连接器等）汽车电源中间装置用电设备图1-1广州本田雅阁轿车点烟器电路1.2.1汽车线束1、汽车用导线(有高压导线低压导线之分）1）导线的截面积:要正确选择（表1－1）2）导线的颜色：a在电路图上用代号表示；b不同颜色有一定含义；c采用双色时有主、辅之分3）汽车线束（包扎、固定）1.2.2配电盒在现代汽车上，常将熔断器、断路保护器和继电器等集中布置在一块或几块安装板上，其背面用以连接线束，形成电气线路中的配电盒（或称中央接线盒）。1.2.3开关装置1、开关的符号（表1.2）各种开关在电路图中的符号1、开关的符号（图1.3）各种开关在电路图中的符号各种开关在电路图中的符号各种开关在电路图中的符号各种开关在电路图中的符号各种开关在电路图中的符号举例点火开关1、档位2、表示方法点火开关的图形符号点火开关的图形符号表示法点火开关的表格表示法在图上标出的是空位状态！举例灯开关在图上标出的是空位状态！在图上标出的是空位状态！举例刮水器的开关奥迪刮水器的开关举例组合开关1.2.4保险装置1、熔断器2、3、符号实物熔断器（保险丝）1.2.4保险装置1、2、易熔线3、符号实物1.2.4保险装置1、2、3、断路器符号实物1.2.5继电器继电器是利用电磁或机电原理及其他方法，实现自动接通或切断一对或多对触点，以完成用小电流控制大电流的装置，起到保护开关的作用1.2.5继电器常开触点继电器工作原理常开触点继电器工作原理灯光继电器1.2.5日本继电器1.2.5继电器（2）继电器的工作电压汽车上的继电器的工作电压分为12V和24V。！！！使用时必须和标称电压相匹配，不能互换使用。1.2.5继电器分类继电器可分为：1.功能继电器（如闪光继电器、刮水器间歇继电器等）2.电路控制继电器（即单纯实现电路通断与转换的继电器）1.2.6连接器（插头）阳端子阴端子小结：汽车电路组成：导线及线束配电盒开关及符号保险装置继电器连接器思考题1、汽车电器系统的特点有哪些？2、按电压的高低，汽车上的导线可分为、。3、汽车用低压导线的截面积一般不小于。维修更换导线时应注意什么？4、点火开关的英文标记分别表示：LOCK、ACC、ON、START。思考题5、导线颜色代号6、继电器的作用是什么？7、汽车电路中常见控制、保险装置有哪些？
