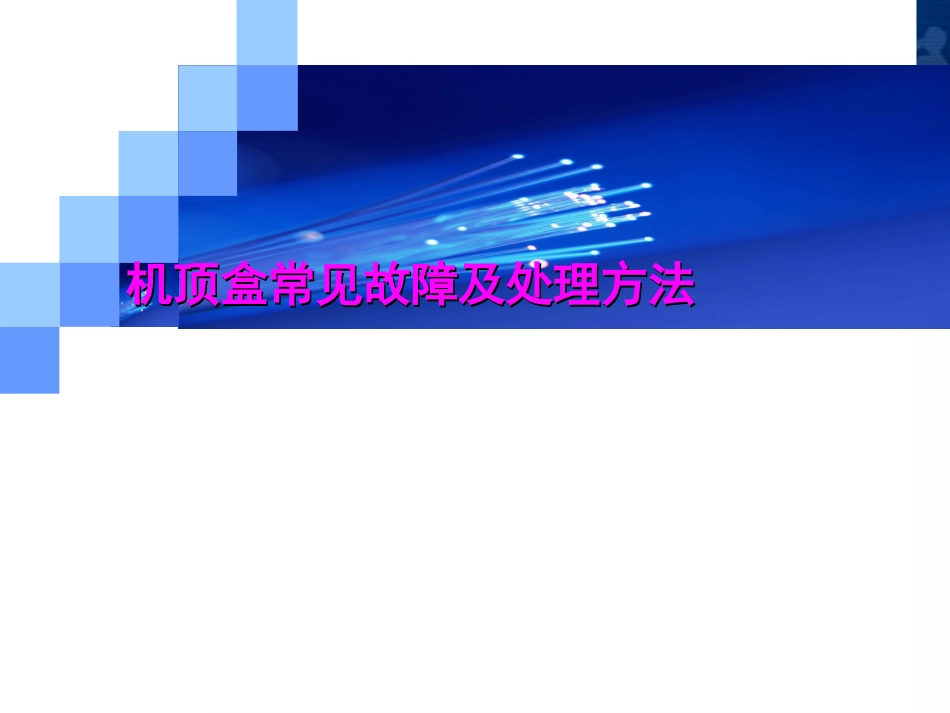

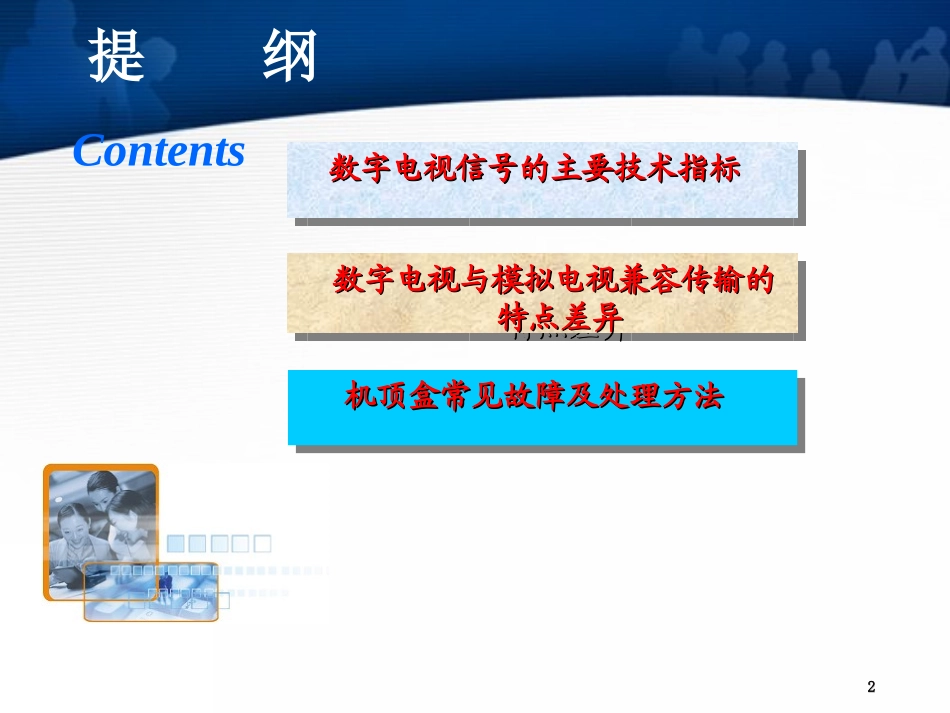

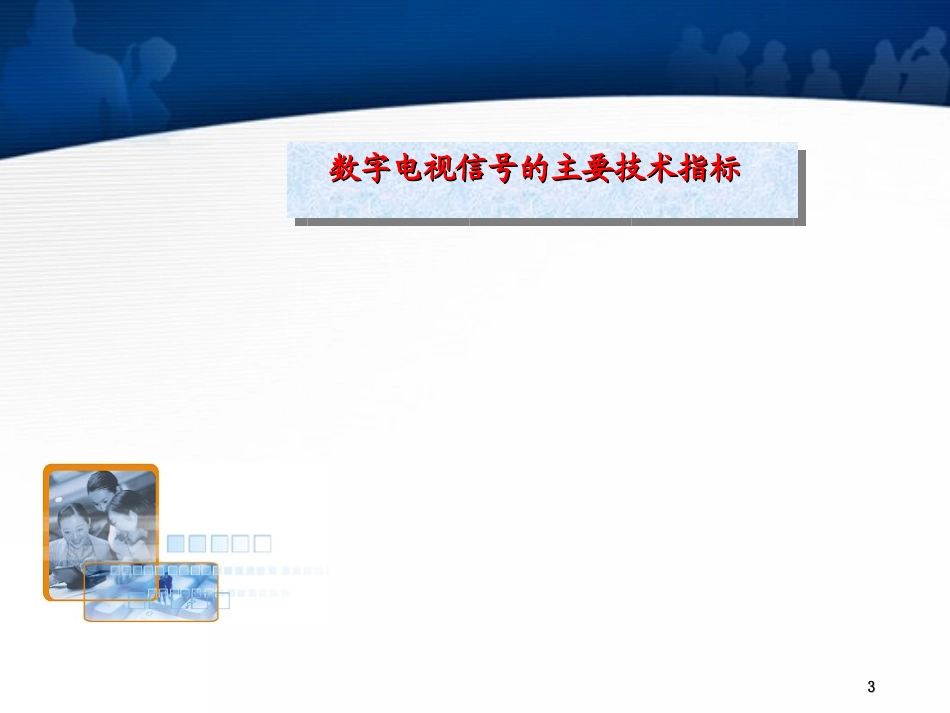

11机顶盒常见故障及处理方法机顶盒常见故障及处理方法22提纲数字电视信号的主要技术指标数字电视信号的主要技术指标数字电视信号的主要技术指标数字电视信号的主要技术指标数字电视与模拟电视兼容传输的数字电视与模拟电视兼容传输的特点差异特点差异数字电视与模拟电视兼容传输的数字电视与模拟电视兼容传输的特点差异特点差异Contents机顶盒常见故障及处理方法机顶盒常见故障及处理方法机顶盒常见故障及处理方法机顶盒常见故障及处理方法33数字电视信号的主要技术指标数字电视信号的主要技术指标数字电视信号的主要技术指标数字电视信号的主要技术指标44技术指标技术指标▪1系统输出口数字调制信号的输出功率电平▪2、调制误差率MER▪3、误差矢量幅度EVM▪4、比特误码率BER▪5、载噪比C/N；噪声功率带宽内的每比特能量Eb/No▪6、噪声裕量（Noisemargin）▪7、等效噪声劣化（EquivalentNoiseDegradation,END）▪8、射频载波的相位噪声（Phasenoise）、相位抖动（Phasejitter）55技术指标技术指标▪系统输出口数字调制信号的输出功率电平▪1.数字频道功率电平指的是平均功率电平，而不是峰值电平。因为射频载波被随机化的数字信号调制，使射频信号呈现为类似噪声充满整个频谱。▪2、一般而言，64QAM调制数字频道的峰值功率要比平均功率高6---10dB、(QPSK调制数字频道的峰值功率要比平均功率高3---5dB)。▪3、一方面要为了防止数字信号的峰值电平过高导致放大器压缩、互调干扰及光发射机的限幅削波产生CSO、CTB等非线形产物对模拟信号的干扰而要降低数字信号的功率，另一方面又要尽量提高数字频道的电平以增加信噪比，提高抗非线性及噪声的能力。数字频道的功率电平应比模拟电视载波电平低6---10dB为好。66技术指标技术指标▪调制误差率MER▪1.调制误差率MER反映了在整个测量系统中对信号的所有相位、幅度类型的损伤和劣化。例如：各种非中断性的损伤（系统噪声、CSO、CTB、侵入噪声）、相位误差、相位噪声等造成的相位误差及调制器IQ幅度不平衡、放大器压缩造成的幅度误差等。▪2、在只考虑频道中的高斯噪声时，MER近视于基带数字调制信号的SNR。MER的测试结果客观而准确的反映了数字接收机正确还原数字信号的能力，也可以看作为数字信号被正确还原的概率。在考察数字电视传输系统的性能、调制信号的质量及SNR的分配时，MER比S/N更能说明整个系统的性能。77技术指标技术指标▪3.关于MER的门限：基于8MHz的64QAM的MER门限值为24dB，一旦低于此值，由于数字信号的“峭壁”效应，图象就会从满意的效果转到马赛克现象、静帧或黑屏。（这一点完全不同于模拟电视的图象质量逐渐下降）。一般应给系统输出4---6dB的安全裕量。建议系统输出口的MER在28dB。前端MER值达到35dB时将是理想情况（一般仪器的测量范围在18---35dB）。▪4、用专用仪器即可通过高速计算软件测得MER值88技术指标技术指标▪比特误码率BER▪1、错误比特数和发送比特总数的比，简称为误码率。▪2、数字信号不同于模拟信号，一切损伤与干扰最后都反映在BER上。系统可靠性最终都归结到BER这一指标上。BER与测试点的C/N有关。▪3、测量BER一般有两种显示值：FEC校正前的BER、FEC校正后的BER。FEC校正前的BER指系统的误码率（包括可校正、不可校正的误码），FEC校正后的BER指FEC不能校正的误码，两者之间的不同反映了FEC工作的状况及系统离失败点的远近程度99技术指标技术指标4、高于1E-03的误码率则超过了系统FEC校正的能力，1E-04为64QAM系统FEC校正前的BER临界，高于此误码率，系统的传输质量将急剧劣化，而误码率在1E-06、1E-07时将会出现可察觉的图象损伤，误码率在1E-09以下时质量将相当好。1010数字与模拟兼容传输的特点差异数字与模拟兼容传输的特点差异▪1、电平测量方式不同▪1）传输电平的配置；2）削波问题。▪2、衡量传输系统的指标标准不同▪1）模拟：图象载波电平、C/N、CM、IM、CSO、CTB、CLDI、HUM、DG、DP、回波值等▪2）数字电视：MER、BER、频道平均功率电平等▪3、故障图象主观评价方式不同▪1）模拟：雪花干扰、滚道干扰、网纹干扰、窜台、重影、彩色鬼影等▪2）数字电视：马赛克、静帧、黑屏等1111数...
