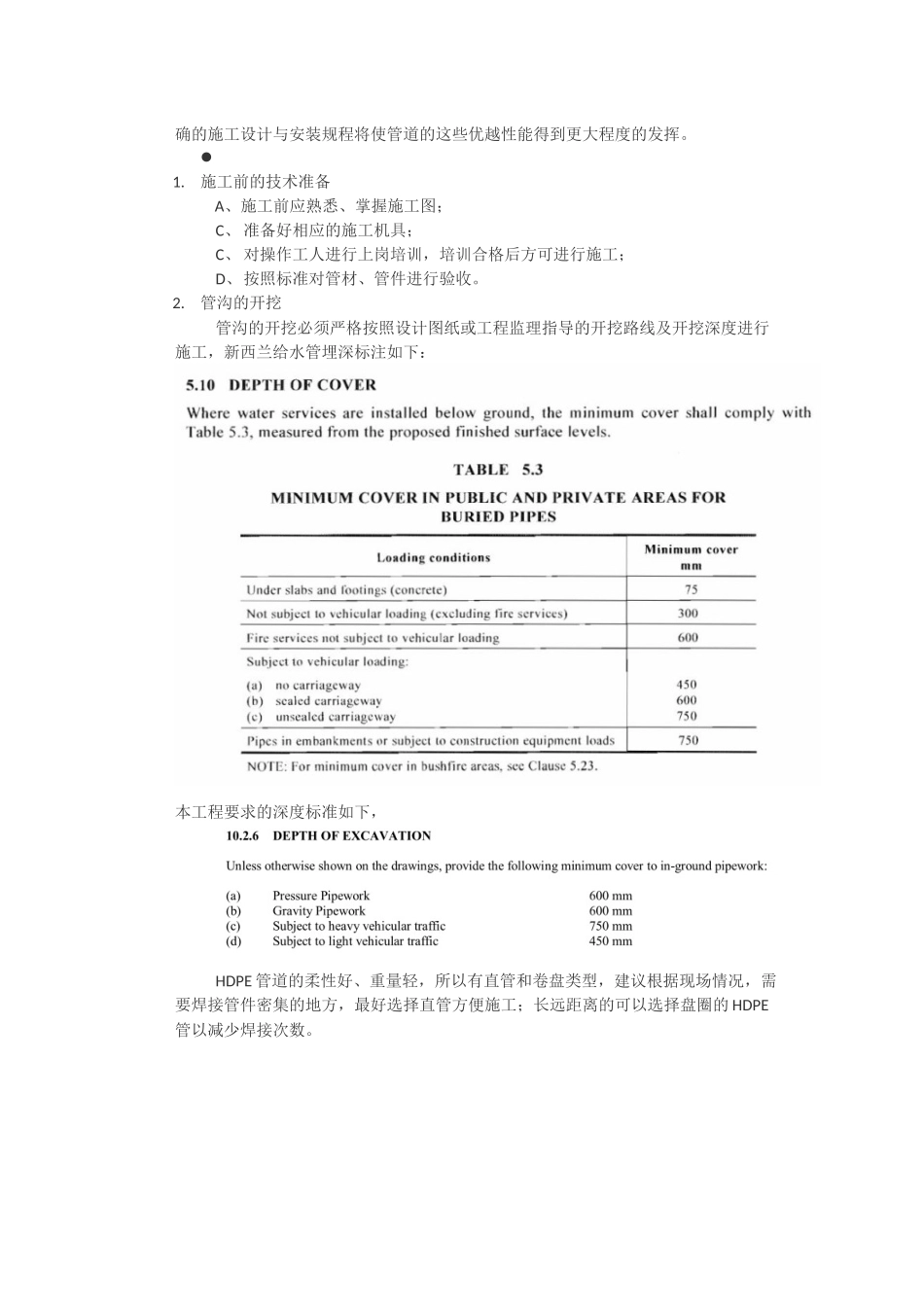

高密度聚乙烯(HDPE)管道热熔焊接技术一．HDPE管材简介聚乙烯（PE）管材和传统管材相比，具有、强度高、韧性好、重量轻，耐腐蚀，水流阻力小的特点，而且PE管材安装简便迅速，造价较低等显著优势，使其成为仅次于PVC-U给水管道的世界消费量第二大的塑料管道品种。按照其密度不同分为高密低聚乙烯（引文名称“HighDensityPolyethylene”，简称HDPE），中密度聚乙烯(MDHP)和低密度高压聚乙烯（LDPE）。PE管根据结构形式不同可分为单层实壁管、双壁波纹管和螺旋缠绕管等。双壁波纹管和螺旋缠绕管主要为HDPE原料加工而成，主要用于城市排水，单层实壁HDPE管主要用于城市供水和燃气输送等。二．HDPE管规格及连接方式HDPE管道的口径从DN16到DN315，共分18个级别。按照国际上统一的标准划分为五个等级：PE32级、PE40级、PE63级、PE80级和PE100级，用于给水管道PE管的生产为高密度聚乙烯HDPE，其等级是PE80、PE100两种(依据最小要求强度MinimumRequiredStrength的缩写MRS)。PE80的MRS达到8MPa；PE100的MRS达到10MPa。MRS是指管受环向张应力强度（按国际标准测试计算值）。HDPE管在温度190~240℃℃之间将被熔化（不同原材料牌号的熔化温度略有不同），利用这一特性，将管材（或管件）两熔化的部份充分接触，并保持适当压力（自身热膨胀产生的压力）、正确的连接位置，冷却后两者便可牢固地融为一体（注：由于PE管的热熔性，所以现场的太阳能热水管道全部采用铜管材）。因此，PE管的连接方式与U－PVC管不同，通常采用电热熔连接及热熔对接两种方式，与不同材质连接时采用法兰或丝扣连接。在管道修复方法上，有胀管施工法和内衬HDPE法。运动村项目使用的PE管材从DN16到DN160共有12中口径，其中DN16，DN20，DN25和DN32的UPONOR管材为普通给水PE管，用于建筑内冷水供水系统；其余DN32到DN160均为HDPE管材，用于场区消防水和给水干线及建筑外围地面以下的供水管道。本项目所有的HDPE管道连接方式采用了电熔承插焊接技术。三．HDPE管热熔施工在各种埋地管道的应用过程中，管道能否达到规定的长期使用寿命的一个关键因素就是铺设的质量。而HDPE管道的多种独特性能使管道的铺设更加多样化，同时正确的施工设计与安装规程将使管道的这些优越性能得到更大程度的发挥。1.施工前的技术准备A、施工前应熟悉、掌握施工图；C、准备好相应的施工机具；C、对操作工人进行上岗培训，培训合格后方可进行施工；D、按照标准对管材、管件进行验收。2.管沟的开挖管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，新西兰给水管埋深标注如下：本工程要求的深度标准如下，HDPE管道的柔性好、重量轻，所以有直管和卷盘类型，建议根据现场情况，需要焊接管件密集的地方，最好选择直管方便施工；长远距离的可以选择盘圈的HDPE管以减少焊接次数。管沟的开挖宽度决定于管线的施工空间，所以建议短、直管线施工时可以选择管沟外部焊接，减小开挖面积。3.管沟底的准备对于像供水、排污或长距离输送管线的压力系统，除非设计图纸有特殊要求，一般来说，管沟底的水平精度要求并不是很高。而对于重力排水系统，坡度的等级必须达到规定的要求。按照施工要求，开挖好的管沟底时应比规定的等级挖深至少150mm，然后用适当的填埋材料回填并夯实，然后铺垫≤100mm厚度的砂层达到要求的管材埋深。4.HDPE管道焊接HDPE管道焊接有两种方式:1）电热熔承插焊接2）热熔对接焊接运动村项目采用的是电热熔承插焊接，根据我们的施工经验，将HDPE管的电热熔承插焊接分为以下流程;确认焊接设备、管材和配件测量尺寸，取材清理氧化层清洁焊接面，对接热熔焊接焊接质量检查，冷却1）检查焊接设备和电源，确认管材和配件的规格型号和数量，确保施工正确性。2)在开挖好的管沟中，实际测量好需要焊接管材的正确尺寸（将需要焊接配件的尺寸也计算进去）;截取管材，要保证管材切口光滑无毛刺，切口垂直。3)标记承插部分的深度，用刮刀或者相应工具剥离HDPE管材表面的氧化层，要注意在剥离氧化层的厚度要适宜，管和配件的间隙最好保证在1~2mm之间。4）用高纯度酒精棉纸将剥好的对接处及管件擦拭干净后将配件和管件对接，确保HDP...
