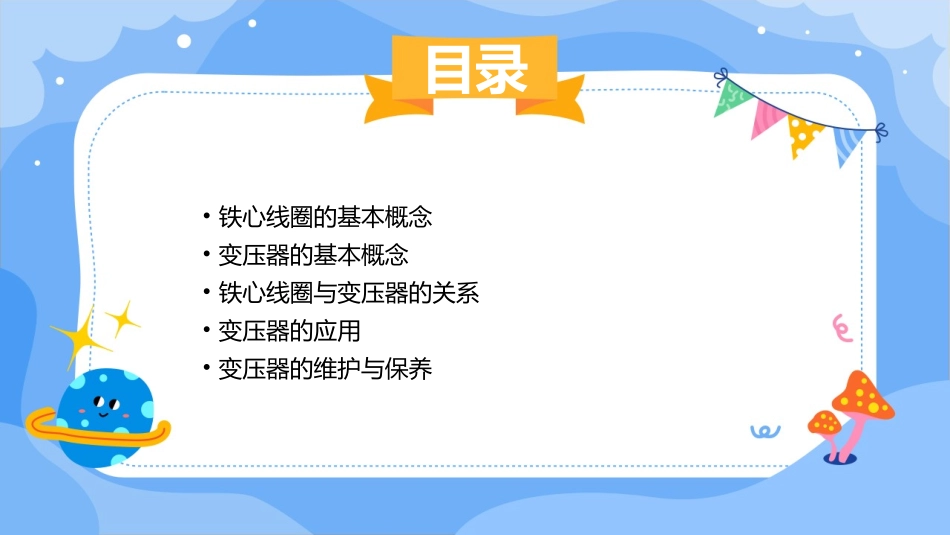

铁心线圈与变压器课件目录•铁心线圈的基本概念•变压器的基本概念•铁心线圈与变压器的关系•变压器的应用•变压器的维护与保养01铁心线圈的基本概念•铁心线圈：一种由导电线圈和磁性铁心构成的装置，用于在交流电场中产生磁场，实现电能与磁能的转换。铁心线圈的定义由绝缘导线绕制而成，通常采用铜线或铝线，根据需要可以绕制成单层或多层。导电线圈通常采用硅钢片或铁氧体材料制成，具有高磁导率和低磁滞损耗的特性。磁性铁心铁心线圈的组成铁心线圈的工作原理当导电线圈中通入交流电时，会产生变化的磁场，该磁场会在线圈中产生感应电动势。感应电动势的大小与线圈的匝数、线圈中的电流以及磁场的变化率成正比。通过改变线圈的匝数或电流的大小，可以调节产生的磁场强度和感应电动势的大小，从而实现电压和电流的变换。02变压器的基本概念变压器是一种利用电磁感应原理改变交流电压的设备。它由一个或多个铁心线圈和相应的磁路系统组成，通常包括初级和次级线圈。变压器在电力系统中起着至关重要的作用，用于调节电压、隔离电气设备和传输电能等。变压器的定义变压器的种类将变压器线圈和铁心浸入变压器油中，以冷却和绝缘。变压器线圈和铁心不浸入油中，而是通过自然对流或强迫通风进行冷却。将变压器和配电装置组合在一起，便于安装和维护。初级和次级线圈共用一个铁心，通过改变匝数实现电压的变换。油浸式变压器干式变压器组合式变压器自耦变压器通过改变初级和次级线圈的匝数，可以调节输出电压的大小。变压器通过磁路系统实现磁场的隔离，以避免初级和次级之间的短路。当交流电通过初级线圈时，会产生变化的磁场，该磁场在次级线圈中感应出相应的电动势。变压器的工作原理03铁心线圈与变压器的关系铁心线圈是变压器中的核心部分，用于传递磁通，实现电压和电流的变换。磁通传递能量转换减小漏磁通过铁心线圈的磁通变化，实现电能与磁场能的相互转换，完成变压器的功能。铁心线圈能够减小变压器在工作过程中产生的漏磁，提高能量传输效率。030201变压器中铁心线圈的作用铁心线圈的材质和工艺决定了变压器的效率，选用优质材料和先进的工艺能够提高效率。效率铁心线圈的损耗会产生热量，导致变压器温升。温升会影响变压器的性能和寿命，因此需要合理设计铁心线圈以降低温升。温升铁心线圈的振动会产生噪音，应采取措施减小振动和噪音。噪音铁心线圈对变压器性能的影响根据变压器的工作条件和性能要求，选择合适的铁心材料和线圈导线材料。材料选择合理设计铁心线圈的结构，如线圈匝数、线径、窗口填充率等，以提高变压器的性能。结构设计采用先进的制造工艺和技术，如真空浸漆、固化等，以提高线圈的机械强度、绝缘性能和散热性能。工艺优化利用计算机辅助设计软件进行铁心线圈的设计和分析，实现优化设计和精确控制。计算机辅助设计变压器中铁心线圈的设计与优化04变压器的应用隔离高压变压器在电力系统中起到隔离高压的作用，保护操作和维护人员的安全。电压转换电力系统中的变压器用于将发电厂发出的电压升高，传输到远距离，再通过降压变压器将电压降低，以满足用户需求。稳定电压变压器能够稳定系统电压，减少电压波动对电力设备和用户的影响。电力系统中的变压器工业自动化中的变压器为电机提供电源，驱动各种机械和生产线运转。驱动电机变压器为工业自动化控制电路提供稳定可靠的电源，保证设备的正常运行。控制电路变压器也为工业自动化中的仪器仪表提供电源，确保测量和控制精度。仪器仪表工业自动化中的变压器加热器变压器为电饭煲、电磁炉等加热器提供电源，实现高效、安全的加热。娱乐设备家用电器中的变压器为音响、电视等娱乐设备提供电源，确保良好的视听效果。灯具家用电器中的变压器为灯具提供电源，如荧光灯和LED灯等。家用电器中的变压器05变压器的维护与保养03监视变压器运行状态通过仪表和监控系统实时监测变压器的运行参数，如电压、电流、温度等，确保其正常运行。01定期检查变压器外观包括油位、油色、套管、排气管等是否正常，有无渗漏、裂纹等异常现象。02保持变压器周围环境清洁定期清理变压器周围的灰尘和杂物，保持通风良好，防止潮湿和污...
