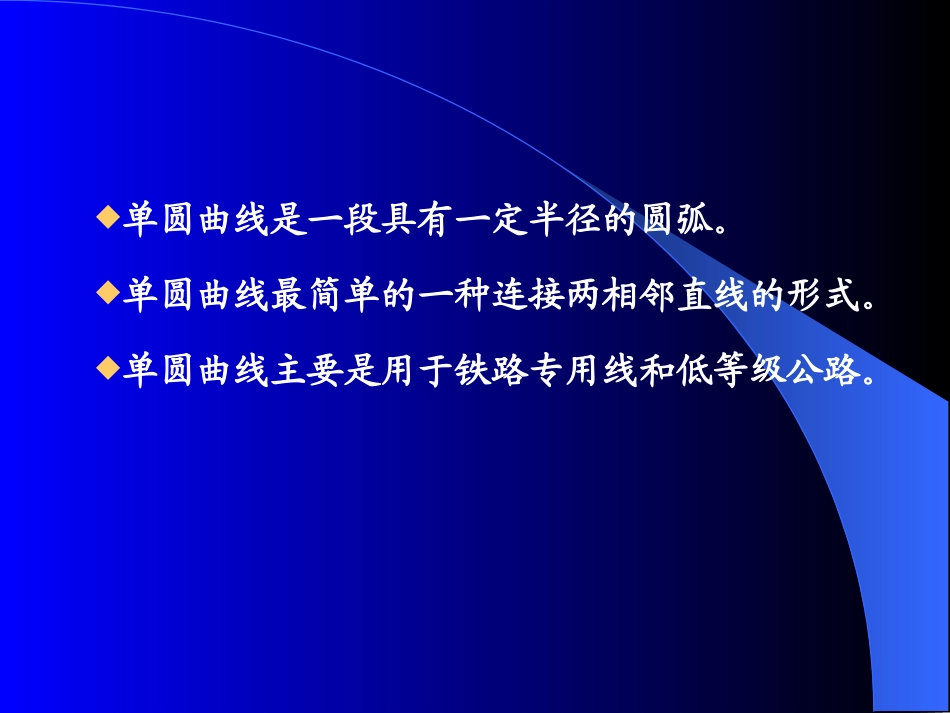

单圆曲线是一段具有一定半径的圆弧。单圆曲线最简单的一种连接两相邻直线的形式。单圆曲线主要是用于铁路专用线和低等级公路。一、圆曲线主点一、圆曲线主点圆曲线主点有三个点，按线路前进方向冠名。直圆点（ZY）、曲中点（QZ）、圆直点（YZ）是确定圆曲线位置的主要控制点，称为主点。交点（JD）也是一个很重要的点。二、圆曲线要素计算二、圆曲线要素计算1、圆曲线要素R——半径——转向角T——切线长L——曲线长Eo——外矢距q——切曲差R、、T、L、Eo、q称为圆曲线要素。2、计算公式为测量得到，R为设计值。2TRtg180LR1(1)cos2oERLTq2三、主点里程计算1、基本知识里程：由线路起点算起，沿线路中线到该中线桩的距离。表示方法：DK26＋284.56。“+”号前为公里数，即26km，“+”后为米数，即284.56m。CK——表示初测导线的里程。DK——表示定测中线的里程。Ｋ——表示竣工后的连续里程。铁路和公路计算方法略有不同。三、主点里程计算三、主点里程计算2、计算方法根据交点里程和圆曲线要素计算主点里程。公路习惯推算方法：四、单圆曲线测设资料计算四、单圆曲线测设资料计算曲线测设是指每隔一定距离测设一个曲线点以在地面上标志曲线平面位置。现阶段曲线测设主要采用全站仪或GPS进行，而这两种方法所需测设资料是曲线点的坐标，故实施测设前必须计算曲线点的坐标。1、基本要求中桩间距：即相邻两曲线点间的距离，一般为20米，地形复杂时为10米。施工时可按规范或标书要求进行。桩号：即曲线点的里程，必须是中桩间距的整倍数。例如：ZY点里程为18＋197.36，中桩间距为20m，则第一点里程为________________________________。第二点里程为______________________________。依此类推。18+20018+2202、曲线点坐标计算已知条件：起点、终点及各交点的坐标。JD1起点终点ZY2YZ2ZY1YZ1QZ2JD2S1-2T1T2XYOQZ21）计算ZY、YZ点坐标111111JD起1JDZYJD起1JDZYsincosαTYYαTXXJD1起点终点ZY2YZ2ZY1YZ1QZ2JD2S1-2T1T2XYOQZ221112111JDJD1JDYZJDJD1JDYZsincosαTYYαTXX21222122JDJD2JDZYJDJD2JDZYsincosαTYYαTXX32223222JDJD2JDYZJDJD2JDYZsincosαTYYαTXX通用公式：JD1起点终点ZY2YZ2ZY1YZ1QZ2JD2S1-2T1T2XYOQZ2iiiiiiαTYYαTXXiiii,1JDZY,1JDZYsincos1,JDYZ1,JDYZsincosiiiiiiαTYYαTXXiiiiZY-iZY-JD2）计算曲线点坐标①计算坐标方位角i点为曲线上任意一点。πRlii180πRlδiii902iiJDZYZY当曲线左转时用“-”，右转时用“+”。li为i点与ZY点里程之差。②计算弦长sin2RC③计算曲线点坐标此时的已知数据为：ZY（xZY，yZY）、ZY-i、C。根据坐标正算原理：ZY-iiZYZYiαCxxcosiZYZYiαCyysin五、圆曲线测设五、圆曲线测设1、全站仪坐标放样将曲线点及控制点坐标数据数据输入全站仪，在控制点上安置仪器，以相邻控制点为后视点，测设曲线点。2、检核在其它控制点上安置仪器，定向后实测各曲线点的坐标，并与计算值比较，若差值在允许范围内，则测设成果合格，否则说明测设错误，应查找原因予以纠正。由于用全站仪极坐标法进行中桩测设时，实际的点位误差主要是测设时的测量误差，误差一般很小，完全能够达到精度要求，可不做调整。缓和曲线完整缓和曲线:参数A²=Ls*R不完整缓和曲线：A²=（R1*R2*Ls）/（R1-R2）*：R为半径，R1起点半径，R2中点半径。
