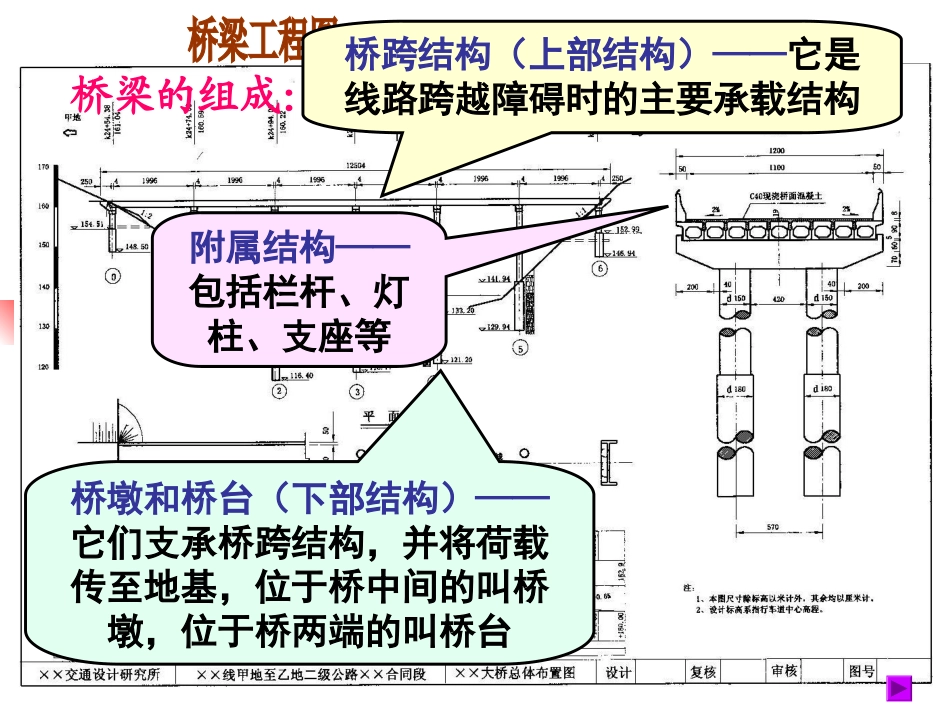

1桥梁工程基础知识2桥梁工程基础知识桥梁的组成：桥跨结构（上部结构）——它是线路跨越障碍时的主要承载结构桥墩和桥台（下部结构）——它们支承桥跨结构，并将荷载传至地基，位于桥中间的叫桥墩，位于桥两端的叫桥台附属结构——包括栏杆、灯柱、支座等按受力方式分——有梁式、拱式、悬吊式三种基本形式以及它们之间的各种组合形式。按用途分——有公路桥、铁路桥、公路铁路两用桥及专用桥等。按桥长和跨度分——有特大桥、大桥、中桥、小桥等。按建桥的材料分——有石桥、钢筋混凝土桥、木桥、钢桥等。桥梁的分类：4.4.3.1桥梁工程图概述4.4.3.4斜拉桥4.4.3.2桥梁总体布置图4.4.3.3构件结构图桥位平面图主要表示道路路线通过江河、山谷时建造桥梁的平面位置，采用较小的比例绘制。它将桥梁和桥梁与路线连接处和地形、地物、河流、水准点、地质探孔等表达清楚，与路线平面图差不多。设计一座桥梁要绘制许多图纸，包括桥位平面图、桥位地质断面图、桥梁总体布置图、构件结构图等。桥位地质断面图是根据水文调查和地质钻探所得的水文地质资料绘制的桥位处的河床的水文地质断面图，包括河床断面、最高水位线、常水位线和最低水位线，作为设计桥梁、桥台、桥墩和计算土石方量的依据。主要表示桥梁与路线连接的平面位置，桥位中心里程桩，水准点，工程钻孔，以及桥梁附近的地形、地物等，作为桥梁设计和施工定位的依据。桥梁与路线连接的平面位置桥位中心里程桩水准点地形、地物桥位地质断面图主要用作设计桥梁、桥墩、桥台和计算土石方工程量的依据。主要表示河床断面线（用粗实线绘制），最高水位、常水位、最低水位，钻孔位置、间距、孔口标高和钻孔深度，土壤的分层（用细实线绘制）、标高和各土层的物理力学性质等。主要表示桥梁的型式、孔数、跨度、桥长、桥高，各部位标高，各主要构件的相互位置关系，桥面和桥头引道的坡度，桥宽，桥跨截面布置，桥梁线形及其与公路的衔接，桥梁与河流或桥下路线的相交情况，以及技术说明等。桥梁总体布置图由立面图、平面图和横剖面图三部分组成。平面图：采用掀土画法，表达桥面宽度和护栏、立柱、桥台的平面位置。立面图中还表达出桥位处的地质水文状况、墩台的埋置深度、墩台变截面处的标高。标尺：在绘制各构件的标高位置时都统一使用这个标尺。立面图：反映桥梁的特征和桥型。上部结构为预应力钢筋混凝土空心板简支板，两板端部留有4mm间隙。六孔桥，每跨20m，全长125.04m。中间为五个单排双柱式钢筋混凝土桥墩。下部结构：两端为钢筋混凝土桥台。——简支梁桥总体布置图横剖面图用1︰100的比例画出，较详细地表达出各片预应力钢筋混凝土空心板的位置及防撞护栏、桥墩的形式。为了满足施工和工程监理的需要，必须根据总体布置图采用较大的比例，绘制能完整清晰表达各个构件的形状、大小以及钢筋布置情况的构件图，称为构件结构图。仅画构件形状、大小，不画钢筋的构件图称为一般构造图。常用比例为1︰10~1︰50。斜拉桥是由斜索、主塔和主梁三部分组成的一个统一体，它可以减小主梁截面和增大跨度。立面图：采用1∶2000的比例只画外形轮廓，表达主桥的跨径、桥道纵坡、桥面中心标高以及塔柱的纵向形状和桩、桥墩基础的埋置深度、梁底、通航水位的标高尺寸等。横剖面图：用1∶500的比例，从跨中剖开，显示箱梁的断面形状和横隔梁的形状；拉索在塔柱上的分布情况与尺寸，及桥墩承台、基础的形状和高度尺寸，钻孔灌注桩的直径大小与数量，基础标高和桩的埋置深度等。平面图：采用1∶2000的比例绘制，表达桥面、人行道、塔柱断面和拉索；及桥墩的平面布置情况、桥墩承台的外形轮廓形状和桩的平面布置情况。主梁横断面图：采用1∶200的断面图，显示出单箱三室钢筋混凝土梁各部分的主要尺寸。14一、桥梁的组成与分类1.桥梁的组成2.桥梁的分类3.桥梁的主要类型15桥梁由四个基本部分组成上部结构下部结构支座附属设施16桥梁的组成17桥跨结构（上部结构）路线中断时跨越障碍的主要承载结构桥墩、桥台（下部结构）支承桥跨结构并将恒载和车辆荷载传至地基的建筑物基础桥墩（台）中使全部荷载传至地基的底部奠基部分18...
