机械制图【PPT课件】VIP免费

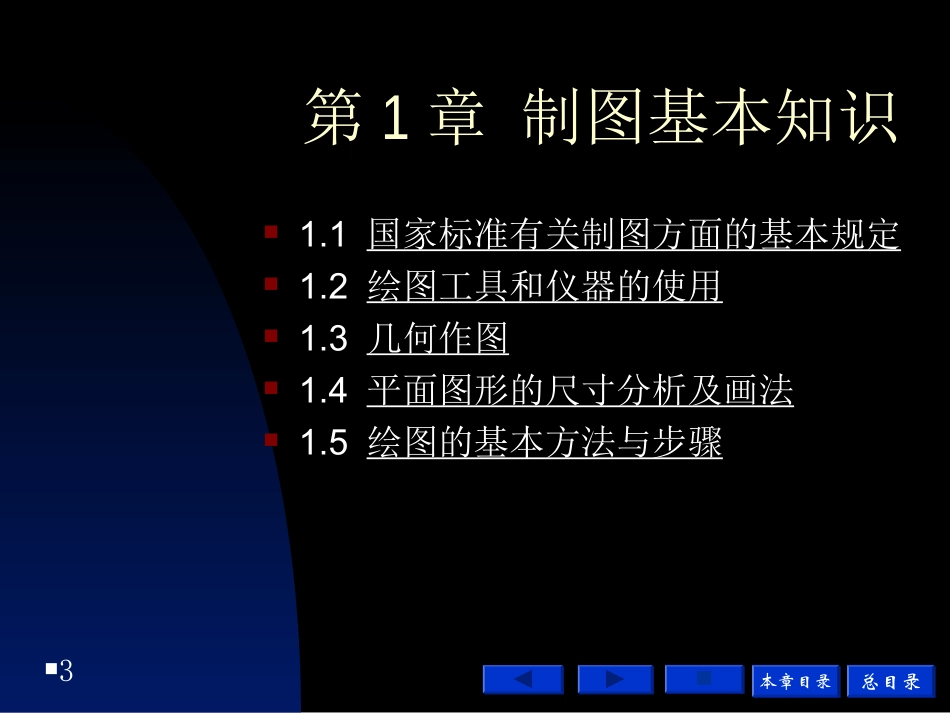

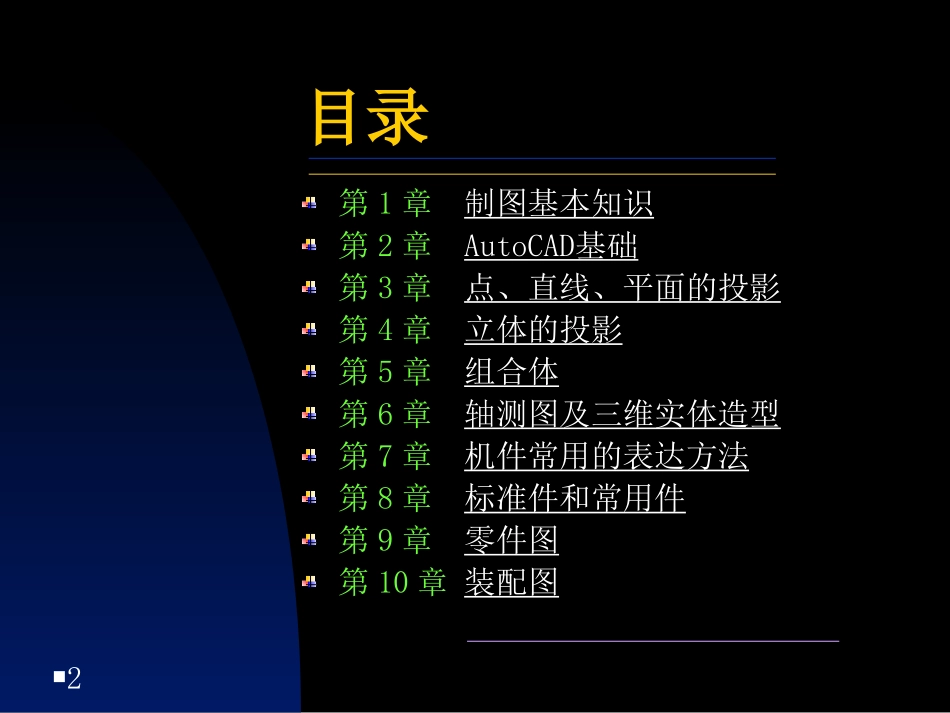

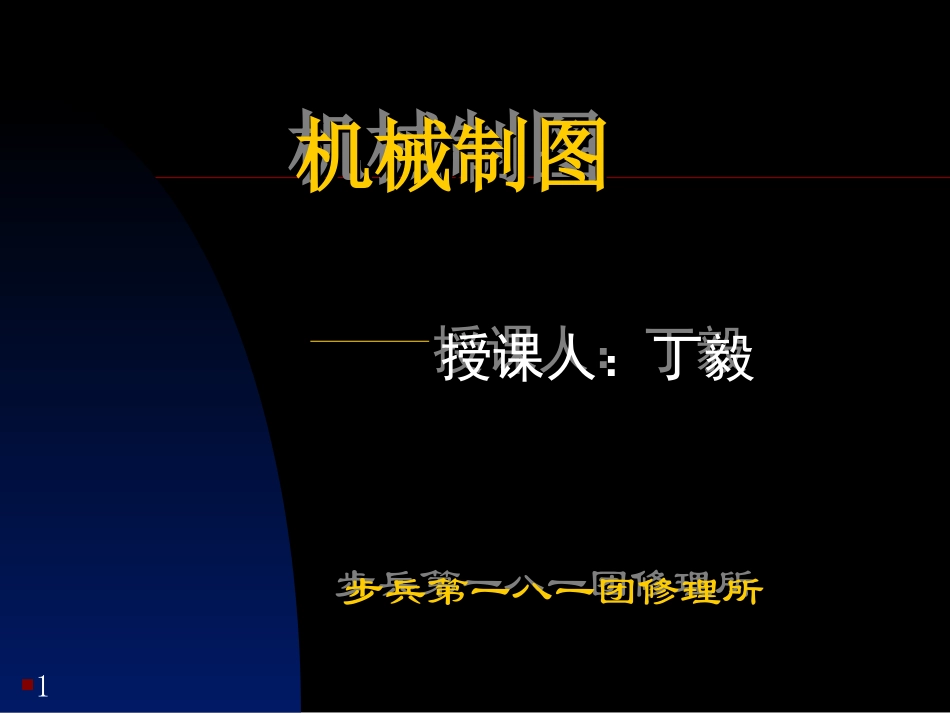

机械制图机械制图机械制图机械制图授课人：丁毅授课人：丁毅步兵第一八一团修理所步兵第一八一团修理所1目录第1章制图基本知识第2章AutoCAD基础第3章点、直线、平面的投影第4章立体的投影第5章组合体第6章轴测图及三维实体造型第7章机件常用的表达方法第8章标准件和常用件第9章零件图第10章装配图2第1章制图基本知识1.1国家标准有关制图方面的基本规定1.2绘图工具和仪器的使用1.3几何作图1.4平面图形的尺寸分析及画法1.5绘图的基本方法与步骤本章目录本章目录总目录总目录3为什么要学习工程制图?需求构思设计加工制造概述图样是生产过程中的重要技术资料和主要依据。要完整、清晰、准确地绘制出机械图样,除要有耐心细致和认真负责的工作态度外,还要求掌握正确的作图方法、熟练地使用绘图工具。还必须遵守国家标准《机械制图》与《技术制图》中的各项规定。5制图的基本知识1·1国家标准有关制图方面的基本规定1·2绘图工具和仪器的使用1·3几何作图1·4平面图形的尺寸分析及画法1·5绘图的基本方法本章目录本章目录总目录总目录61·1国家标准有关制图方面的基本规定1·1·1图纸幅面和格式(GB/T14689-93)幅面图框格式和尺寸1·1·2标题栏(GB/T10609·1-89)1·1·3复制图纸的叠法(GB/T10609·3)1.1.4比例(GB/T14690-93)1.1.5字体(GB/T14691-93)1.1.6图线(GB4457.4-84,GB/T17450-1998)1.1.7尺寸注法(GB4458.4-84,GB/T16675.2-1996)本章目录本章目录总目录总目录7A0基本幅面尺寸GB/T14689-93幅面代号A0A1A2A3A4尺寸BL8411189594841420594297420210297边框a25e105e2010国家标准号的组成8A1A2A3A4幅面的关系幅面的关系幅面扩展幅面扩展幅面扩展图纸幅面之间的比例关系各图号幅面按约二分之一的关系递减图框格式和尺寸图框有两种格式:不留装订边和留有装订边。在图纸上必须用粗实线画出图框。同一产品,所有图样应采用统一格式图框。有装订边的图框不留装订边的图框图纸类型1.1.2标题栏为了绘制的图样便于查阅和管理,每张图纸都必须有标题栏。标题栏应位于图框的右下角。看图方向应与标题栏方向一致。标题栏位置对中标记标题栏格式及内容课程使用的标题栏1.1.3复制图纸的叠法设计的产品图纸系列要求折叠装订i.折叠后的图纸幅面应是基本图幅的一种。ii.一般选取A4或A3的图幅大小,以便装订成册。iii.折叠后的图纸,应使标题栏在右下外面,以便于查阅。1.1.4比例(GB/T14690-93)比例指图样中图形与实物的相应要素的线性尺寸之比比例分原值、缩小、放大三种。机件画图时,尽量采用1:1的比例不论缩小或放大,在图样上的尺寸均为机件实际大小,而与比例无关比例一般应注写在标题栏中国家标准中的比例系列第一系列第二系列图样中采用的比例,应使用国家标准中规定的比例系列1.1.5字体(GB/T14691-93)10号字体工整笔画清楚间隔均匀排列整齐7号横平竖直注意起落结构均匀填满方格5号用作指数、分数、脚注等的数字及字母,一般应采用小一号字体3号技术制图土木建筑矿山井坑港口挖填施工通风闸阀机械电子汽车航空船舶汉字书写要求:采用长仿宋体高宽比为3:2汉字最大字号高度为20,并按约2/3倍成序列字体倾斜75度字体序列:20,14,7,5,3.5,2.5,1.8(mm)汉字最小字号≥3.5mm数字与字母分A型和B型及直体和斜体等形式,B型字体比A型略粗1.1.6图线(GB4457.4-84,GB/T17450-1998)基本线型代码No.010203040506070809101112131415名称实线虚线间隔画线点画线双点画线三点画线点线长画短画线长画双短画线画点线画双点线双画单点线画双点线双画双点线画三点线双画三点线图线的尺寸所有线型的图线宽度(d)应按图样的类型和尺寸大小在下列系数中选择:0.13mm;0.18mm;0.25mm;0.35mm;0.5mm;0.7mm;1mm;1.4mm;2mm粗线、中粗线和细线的宽度比率为4:2:1线素线型长度点04~07，10~15≤0.5d短间隔02，04~153d短画08，096d画02，03，10~1512d长画04~06，08，0924d间隔0318d图线的构成图线的应用基本图线适用于各种技术图样粗实线的宽度应根据图形的大小和复杂程度选取,一般取0.7mm2～6mm1～2mm10～25mm2～3mm10～20mm2～3m...
