建筑材料 第四章 气硬性胶凝材料VIP免费

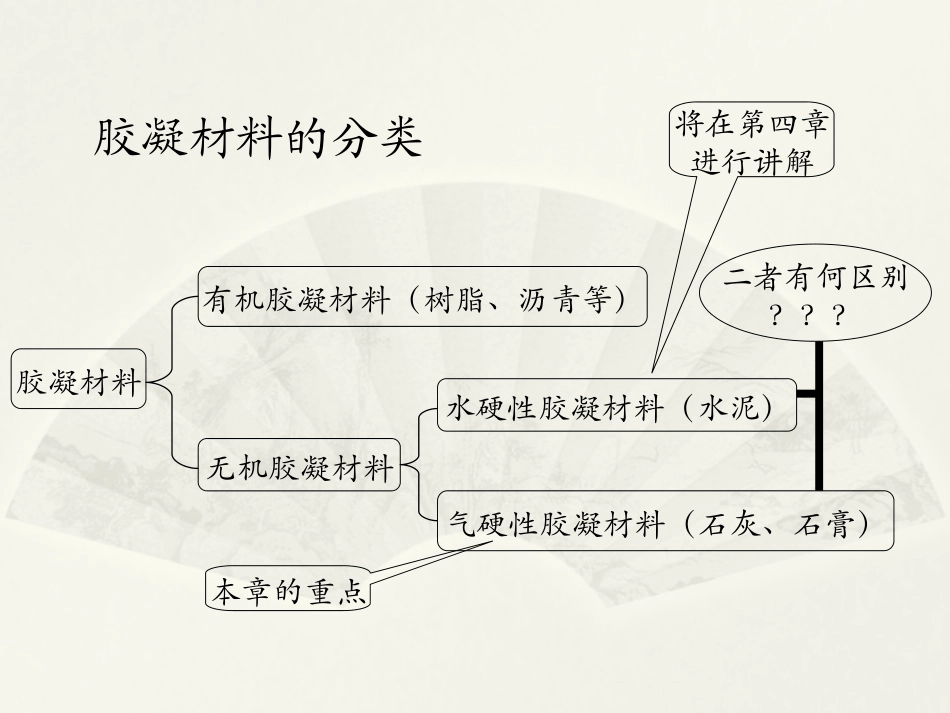

建筑材料第四章气硬性胶凝材料指经过自身的物理化学作用后，能够由浆体变成固体，并在变化过程中把一些散粒材料或块状材料胶结成具有一定强度的整体的材料。胶凝材料将在第四章进行讲解胶凝材料有机胶凝材料（树脂、沥青等）无机胶凝材料水硬性胶凝材料（水泥）气硬性胶凝材料（石灰、石膏）本章的重点二者有何区别？？？胶凝材料的分类气硬性胶凝材料与水硬性胶凝材料的区别水硬性胶凝材料不仅可以在凝结硬化，还可以更好地保持和发展其强度。气硬性胶凝材料在凝结硬化。只能空气中空气中在水中判断题：气硬性胶凝材料只能在空气中凝结硬化，而水硬性胶凝材料只能在水中凝结硬化。错错既能在空气中凝结硬化，又能在水中凝结硬化4.1建筑石灰人类很早就开始煅烧石灰和使用石灰，其历史可以上溯到距今五千年前。根据考古资料，在中国黄河流域多处龙山期文化遗址中（公元前2800~2300年），都能见到用石灰抹面的光洁坚实墙壁和地面。据用C14测定，龙山期遗址中所用的石灰已是人工煅烧制成的。4.1.1石灰的生产千锤万凿出深山，烈火焚烧若等闲，粉身碎骨浑不怕，要留清白在人间。石灰吟（于谦：明政治家、军事家）石灰岩，主要成分CaCO3，其次为MgCO329003COCaOCaCOc27003COMgOMgCOc生产工艺：锻烧原料：老式石灰窑环保机械化石灰窑煅烧石灰石或白垩温度在900℃左右时温度过高时温度过低时正火石灰欠火石灰过火石灰因煅烧温度过高或者时间过长，孔隙率减小，表观密度增大，结构致密，表面常被熔融的黏土杂质形成的玻璃物质包裹，因此过火石灰的熟化十分缓慢，导致已硬化的砂浆产生鼓泡、崩裂等现象碳酸钙没有完全分解，降低了石灰的利用率如何解决它的危害？具有多孔结构，内部孔隙率大，表观密度小，与水作用速度快。没有危害！KJOHCaOHCaO8.64)(22熟化速度快，熟化后体积增大1-2.5倍，放热量大4.1.2生石灰的熟化生石灰+水熟石灰(1)熟化过程（2）熟化方法根据熟化时加水量的不同，石灰熟化的方式分为两种。1）熟化为石灰膏：将生石灰放入化灰池中，加大量的水，熟化成石灰乳石灰膏要在池中放置两周以上，以消除过火石灰的危害，此过程即为“陈伏”。储灰坑经筛网2）熟化为熟石灰粉：将生石灰块分层淋适量的水，使石灰充分熟化，又不会过湿成团，此时得到的产品就是熟石灰粉。不同品质的石灰熟化速度不同。对放热量大、熟化速度快的石灰要保证充足的水量，并不断搅拌，以保证热量尽快散发；对熟化慢的石灰，加水应少而慢，保持较高的温度，促使熟化尽快完成。在操作过程中要注意安全和劳动保护。4.1.3石灰的硬化（1）结晶过程（2）碳化过程OHnCaCOCOOnHOHCa23222)1()(这两个过程都需要在空气中才能进行，所以石灰是气硬性胶凝材料。结晶和碳化两个过程同时进行，但极为缓慢。原因空气中CO2含量稀薄，使碳化反应进展缓慢，同时表面的石灰浆一旦硬化就形成外壳，阻止了CO2的渗入，同时又使内部的水分无法析出，影响硬化过程的进行。4.1.4石灰的技术要求有效成分含量未消化残渣含量生石灰的技术要求欠火程度产浆量有效成分含量游离水含量熟石灰粉的技术要求体积安定性细度一等品优等品合格品有效成分含量生石灰粉的技术要求欠火程度细度4.1.5常用建筑石灰的品种（1）生石灰块由石灰石煅烧成的白色或灰色疏松结构的块状物，主要成分CaO。块灰放置太久，会吸收空气中的水分而自动熟化成熟石灰粉，还会再吸收空气中的CO2生成CaCO3，失去胶结能力。贮存生石灰，要防止受潮，且不宜贮存太久。一般运到现场后，立即熟化，变贮存期为陈伏期。（2）磨细生石灰粉表面积大，水化反应快，可不经“陈伏”直接使用，提高了工效。过火石灰因磨细加快了熟化，欠火石灰因磨细混合均匀，提高了石灰的质量和利用率熟化与硬化过程合二为一，熟化时产生的热量能促进硬化，克服了石灰硬化慢的缺点。（3）消石灰粉（4）石灰膏（5）石灰乳常用于粉刷墙壁常用于配制混合砂浆、石灰砌筑砂浆、抹面砂浆Ca(OH)2粒子表面可以吸附水膜4.1.6石灰的特性和应用（1）石灰的特性1）良好的可塑性和保水性应用：加入砂浆中，提高砂浆的可塑性，改善保水...
