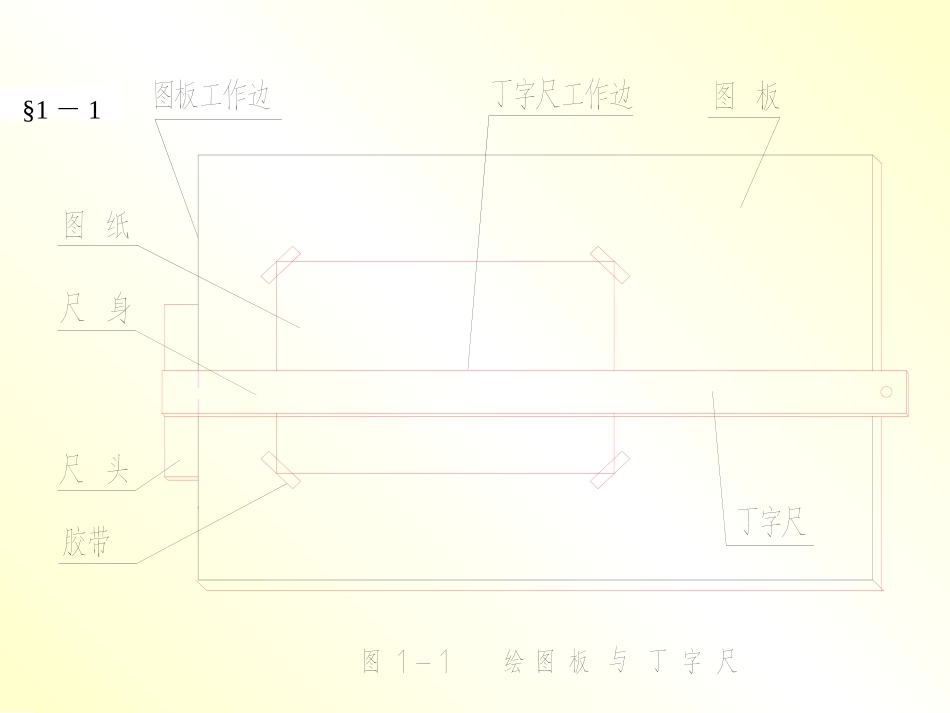

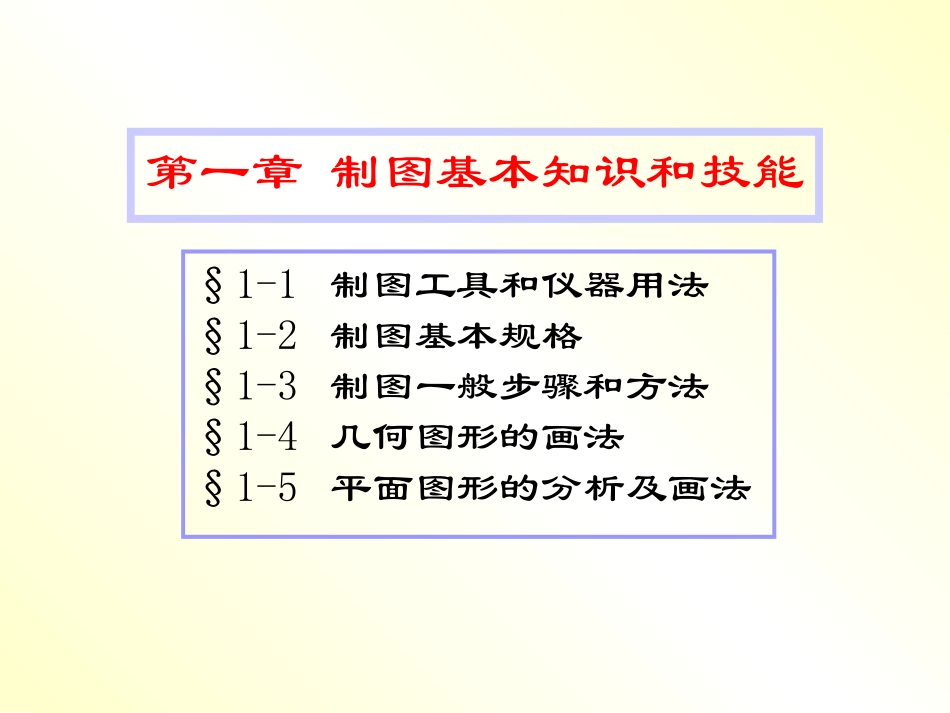

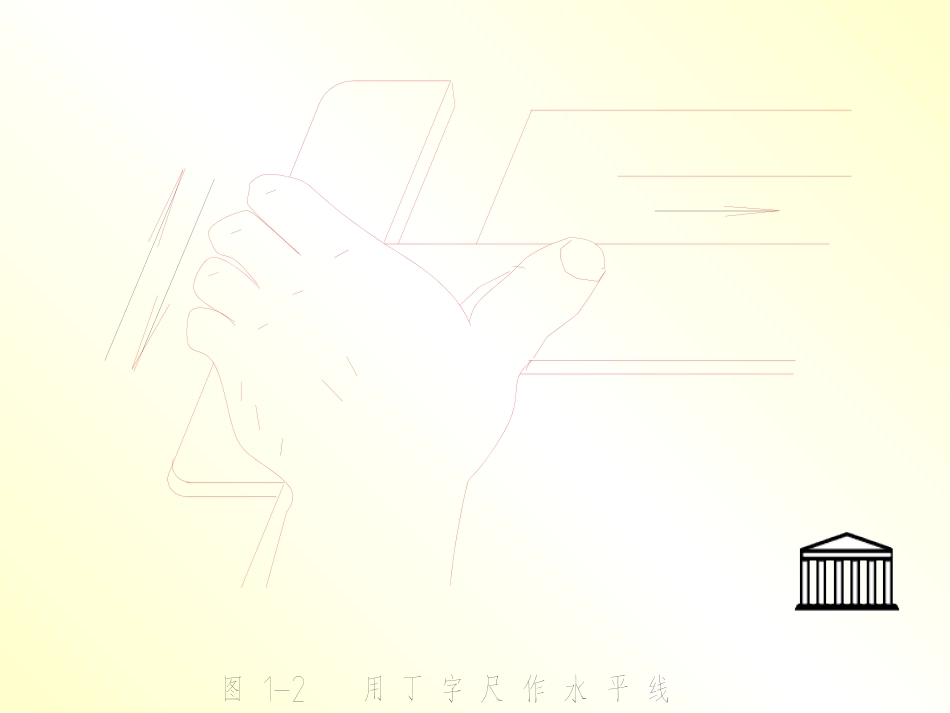

第一章制图基本知识和技能§1-1制图工具和仪器用法§1-2制图基本规格§1-3制图一般步骤和方法§1-4几何图形的画法§1-5平面图形的分析及画法§1－1比例尺用法圆规用法擦线板和曲线板的用法图幅标准规定§1－2图线用法规定线宽比线宽组(mm)b2.01.41.00.70.50.350.5b1.00.70.50.350.250.180.35b0.70.50.350.250.18工程字体写法尺寸标注之一尺寸标注之二尺寸标注之三尺寸标注之四图线画法（一）§1－3图线画法（二）任意正多边形的画法§1－4圆弧连接作法圆弧连接作图举例椭圆作法之一椭圆作法之二§1－5第二章投影制图§2-1投影原理和视图§2-2剖面图和断面图§2-3简化画法§2-1投影原理和视图中心投影法：投射线交于一点的投影方法。图形大小与原物体不相等。平行投影法：投射线相互平行的投影方法。真实反映图形形状大小，作图方便，工程采用的主要方法。中心投影法-----透视图中心投影法正投影法：投射线相互平行而且垂直于投影面。------三视图、剖面图、断面图。斜投影法：投射线相互平行，但倾斜于投影面。主要用于轴测投影图。----轴测图。标高投影法------等高线图。平行投影法正投影法正投影法形成的三视图斜投影法---轴测图轴测图：属于平行投影，它是一组互相平行的投影线沿不行于任一坐标的方向将形体连同三个坐标轴一起投影到一个投影面上而形成的投影图；P称为轴测投影面，空间坐标投影OX，OY，OZ,轴向伸缩系数p1，q1，r1；轴测图可分为正等测、正二测等。轴测图（正等测）轴测图（斜二测）§2-2剖面图与断面图剖面图：假想用剖切平面（P）剖开物体，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形称为剖面图。断面图：假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为断面图。剖面图的剖切符号断面图的剖切符号33331122剖切位置线投射方向线1221剖切符号此线为面与体的交线假想的剖切平面PPV剖面图断面图全剖面图阶梯剖面图展开剖面图局部剖面图分层剖面图剖面图种类全剖面图：用一个剖切平面剖切。侧立面图正立面图平面图111—1剖面图正立面图平面图阶梯剖面图：用两个或两个以上互相平行的剖切平面剖切。此线错误11111（a）（d）（b）（c）1111展开剖面图：用两个相交剖切面的剖切。l1l233l1l23-3剖面图局部剖面图：用剖切平面局部地剖开物体所得的剖面图称为局部剖面图。分层剖面图：用几个互相平行的剖切平面分别将物体局部剖开，把几个局部剖面图重叠画在一个投影图上，用波浪线将各层的投影分开，这样的剖切称为分层局部剖面图。移出断面图重合断面图中断断面图断面图种类移出断面图将断面图画在物体投影轮廓线之外。中断断面图：将断面图画在杆件的中断处。重合断面图将断面图直接画在形体的投影图上。屋顶重合断面图剖面图和断面图关系：剖面图包含断面图，断面图是剖面图的一部分。等高线图§2-3简化画法
