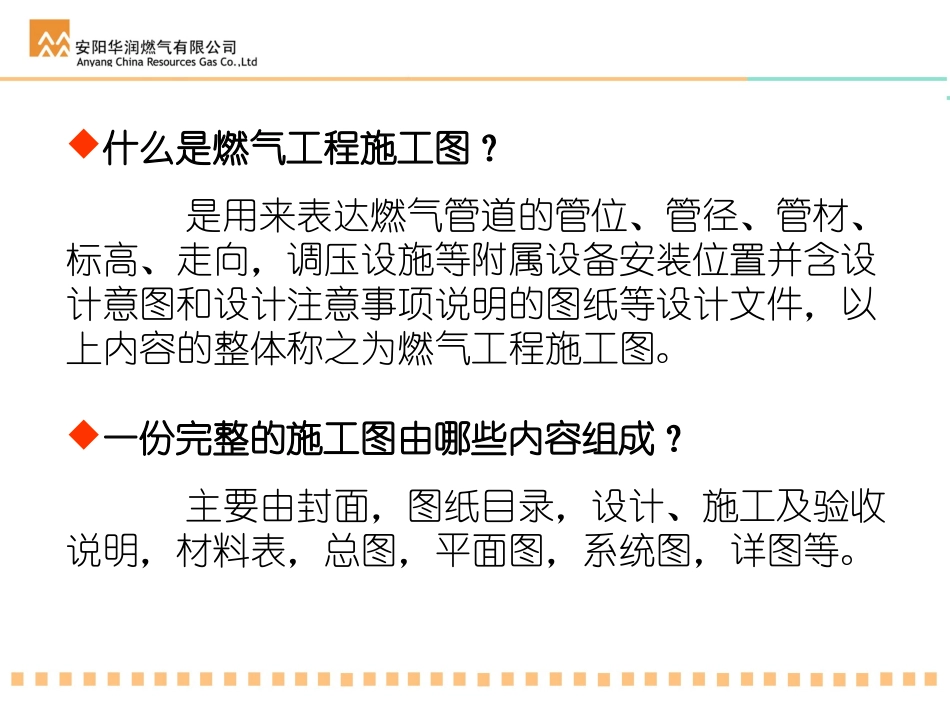

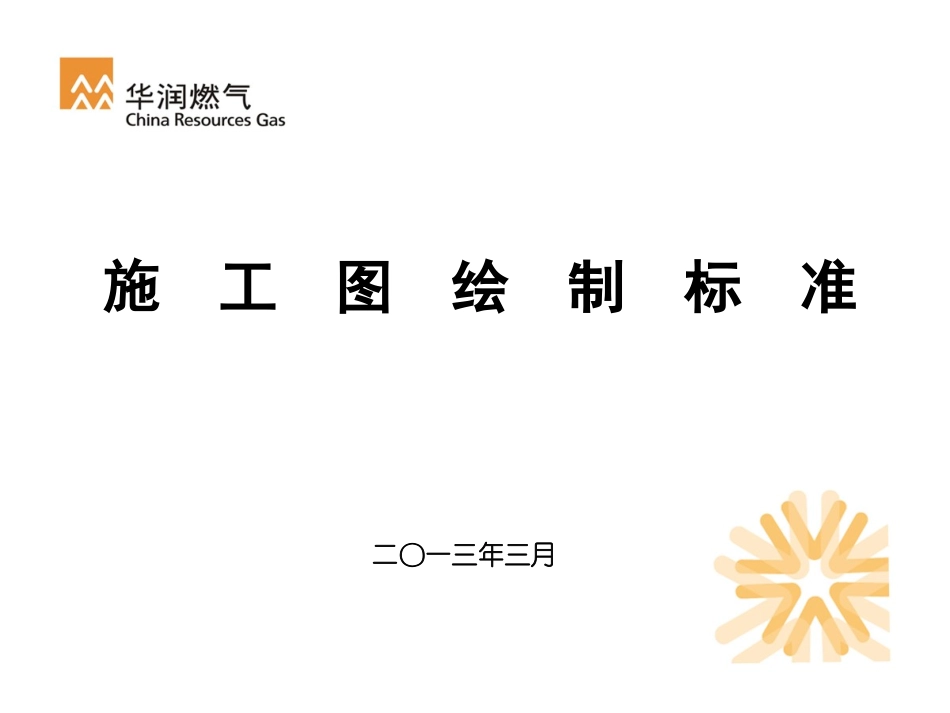

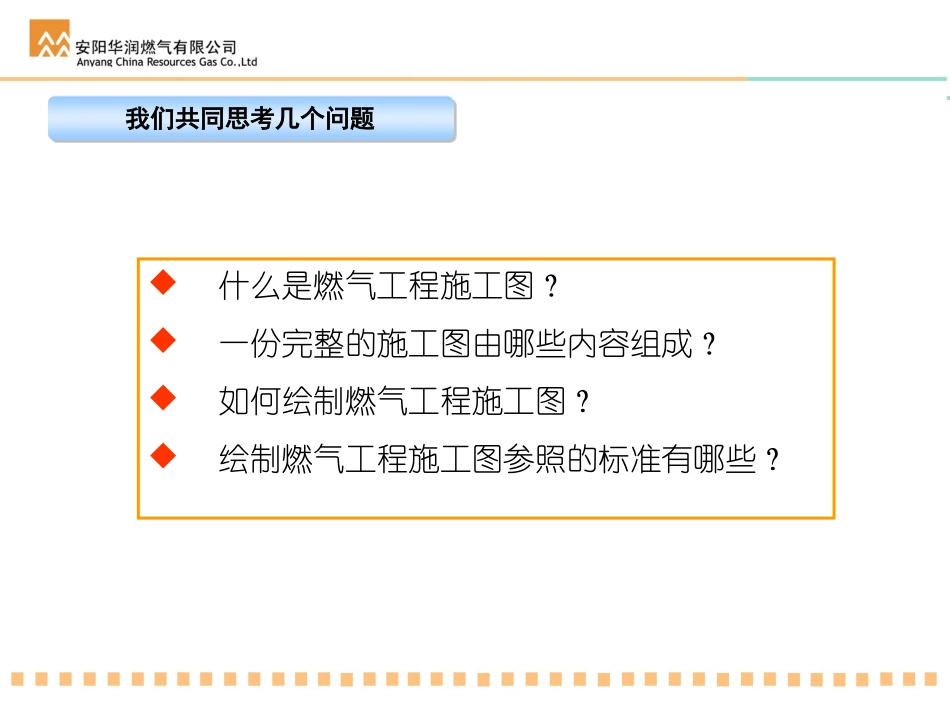

施工图绘制标准二〇一三年三月我们共同思考几个问题什么是燃气工程施工图？一份完整的施工图由哪些内容组成？如何绘制燃气工程施工图？绘制燃气工程施工图参照的标准有哪些？什么是燃气工程施工图？是用来表达燃气管道的管位、管径、管材、标高、走向，调压设施等附属设备安装位置并含设计意图和设计注意事项说明的图纸等设计文件，以上内容的整体称之为燃气工程施工图。一份完整的施工图由哪些内容组成？主要由封面，图纸目录，设计、施工及验收说明，材料表，总图，平面图，系统图，详图等。如何绘制燃气工程施工图？目前是依据相关制图标准，结合公司实际，用CAD软件进行绘制。绘制燃气工程施工图参照的标准有哪些？主要是《燃气工程制图标准》（CJJ/T130-2009）。另一个是结合公司情况编制的《施工图绘制标准》。一、制图基本要求二、设备和管道编号三、常用代号和图形符号四、图样内容及画法五、燃气管道施工图设计文件组成目录(一)、燃气专业制图的一般规定制图基本要求1、标准图幅：图纸按尺寸（图幅）大小分为五个规格，A0、A1、A2、A3、A4。2、图幅扩大或缩小：幅面的尺寸是由基本幅面的短边乘以整数倍增加后得出。3、对较长的线路、流程图纸，可分段绘制，单张图纸长度不宜大于1189mm。（加长的图纸见图1）幅面代号A0A1A2A3A4规格L×H（mm）1189×841841×594594×420420×297297×210a（mm）25c（mm）105图标标准180×564、字体：采用宋体5、字高：一般标准、管道、管径均采用2.5，建筑物名称采用3.5，道路名称采用5.0。（参看图纸）一张图或一套图中同一种用途的汉字、数字和字母大小宜相同。制图基本要求(一)、燃气专业制图的一般规定1、设计文件以工程编号为主要标识。2、工程施工图标识由工程编号、工程分号、图纸图号三部分组成。工程分号：市政中压道路为1民用庭院管道及室内管道（包括中、低压管道及中低压调压装置）为2公福、商业庭院管道、室内管道及燃气具安装为3其他内容如不在上述范围内时，按顺序延伸。图纸图号：Y-0于破折号前，以专业名称汉语拼音第一字母表示，如工艺专业：Y。于破折号后，表示图纸顺序和标记的阿拉伯数字，以图纸目录为0，其它图纸（包括说明书、设备材料表、外、外管线平面图……）按顺序顺延，为1、2、3……制图基本要求(二)、设计文件标识图纸目录、设计施工说明、设备及主要材料表、总图、平面图、系统图、详图等。平面图宜按建筑层次由下至上排列。制图基本要求（三）图纸编排顺序平面图1：100平面图1：100在一张图中垂直方向和水平方向选用不同比例时，标注两个方向的比例。主要应用于市政管道纵断面图中。同一图样的不同视图、剖面图宜采用同一比例。当一张图上只有一种比例时，应在标题栏中标注；当一张图中有两种以上的比例时，应在图名的右侧或下方标注。（四）比例常用比例序号图名比例1规划图、系统布置图1：100000、1：50000、1：25000、1：20000，1：10000、1：5000、1：20002高、中压市政管线总平面图1：1000(1：500、1：2000、1：5000)3门站、小区庭院管网的平面图1：1000(1：500、1：200、1：100)4室外高压、中压燃气输配管道管道纵断面图纵向1：100（1:50、1：200、1：250）横向1：1000（1：500、1：100）5室内管道平面图1：50(1：100、1：20、1：25）6局部大样图1：20、1：10、1：5(1：30、1：50、2：1、1：1、1：2、1：2.5、1：3、1：4）7管线系统图、剖面图1：100（1：50）一般不严格按照比例，但应维持各线段之间的合理比例关系8调压站平面图1:500、1:200、1:1009厂站的设备和管道安装图1：200、1：100、1：50、1：30、1：1010工艺流程图无比例制图基本要求（四）比例（五）、燃气专业设计制图标准1、图纸标注管道长度、相对距离一般以米为单位；管径及壁厚以毫米为单位；燃气工程室内平面图管道定位尺寸一般以米为单位，管道长度以米为单位；室外平面图管道定位尺寸和管道长度都以米为单位；材料表中的管道长度小数点后面的数字保留一位。标高的单位一律为米。管路一般标注管中心的标高，必要时，也可标注管底或管顶的标高，标高一般标注至小数点以后二位。零点标高标注成±0.00，正标高...
