试验室高纯气体管路系统培训资料简方正姚体VIP免费

试验室高纯气体管路系统培训资料简方正姚体_第1页
1/24
试验室高纯气体管路系统培训资料简方正姚体_第2页
2/24
试验室高纯气体管路系统培训资料简方正姚体_第3页
3/24

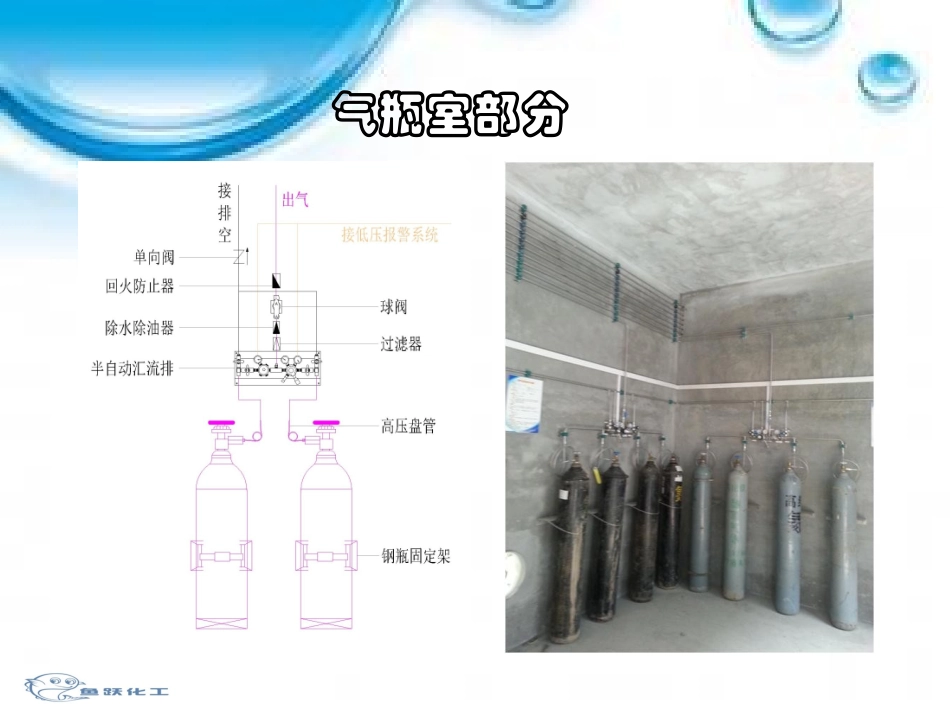

试验室高纯气体管路系统培训教程莱阳鱼跃化工目录气瓶室部分管路系统末端用气点气瓶室部分实验室常用气体序号化学名称化学式汉语名称基本性质1ArgonAr氩气惰性气体2HeliumHe氦气惰性气体3NitrogenN2氮气不燃气体4OxygenO2氧气助燃气体5HydrogenH2氢气易燃气体6AcetyleneC2H2乙炔易燃气体7MethaneCH4甲烷可燃气体8NitrousoxideN2O一氧化二氮助燃气体9CompressAirCA压缩空气不可燃单向阀用于气动系统中防止压缩空气逆向流动。正常工作时,单向阀的工作压力要低于单向阀的额定工作压力;通过单向阀的流量要在其通径允许的额定流量范围之内,并且应不产生较大的压力损失。回火防止器阻火器又名回火防止器,阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。维修和保养原则1)为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致。2)阻火器上的流向标记必须与介质流向一致。3)每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷4)被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。5)清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。6)重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。除水除油器和过滤器注意事项:1、过滤器以“先粗后精”原则组合配置,顺序不能颠倒。2、实际通过过滤器的压缩空气流量、压力及温度不能超过铭牌规定值。3、安装时须注意分清过滤器的进、出口位置。4、过滤器安装应对地垂直。留有一定的离地高度,便于调换滤芯。5、下列情况之一出现时,应当更换滤芯:a.过滤效果明显恶化;b.压差表示值超过0.07MPa;(注:滤芯初始压降<0.015Mpa)c.使用时限:FC、FT、FA为8000h,FH为2000h。6、不带自动排水器的过滤器,应定时打开球阀排除滤壳积水。通常每班不少于1—2次。7、过滤器进气温度不超过66℃。常见故障排除过滤器高压盘管、软管用于钢瓶与汇流排或者减压器之间的连接,传输气体,缓冲气体的流速。采用不锈钢材料或按用户要求的材料制造,具有优良的柔软性,耐蚀性,耐高温性(-235℃~+450℃),耐高压性(最高为32MPa)。具有使用寿命长等特点,不锈钢金属软管适用温度为-196°C-450°C(短时间可承受600°C),在液压和气动系统中连续承受公称压力0.8-35mpa。注意事项半自动切换汇流排的使用注意事项气体汇流排是为了提高工作效率和安全生产,将单个用气点的单个供气的气源集中在一起,将多个气体盛装的容器(高压钢瓶,低温杜瓦罐等)集合起来实现集中供气的装置。使用汇流排的优势:1.使用汇流排可以节约换钢瓶的次数,减轻工人的劳动强度和节约人工成本。2.让高压气体集中管理,可以减少安全隐患的存在。3.可以节约场地空间,更好的合理利用场地空间。4.便于气体的管理。气体汇流排适用于气体消耗量较大的企业,其原理是将瓶装气体通过卡具及软管输入至汇流排主管道,经减压,调节,通过管道输送至使用工地,其广泛应用于医院、化工、焊接、电子及科研单位等。减压器进气端出气端高压压力表低压压力表控制球阀调节手柄安全阀减压器的使用注意事项减压器使用时应注意以下几点:1、减压器使用时,顺时针旋转气体减压器手轮,减压器打开,低压表压力上升,直至使用压力。如果压力高于使用压力,应关闭气源放出气体再重新调整。2、在打开气源前应确定气体减压器处于关闭状态,即手轮放松。如果减压器开启时打开气源阀,冲击气流会损坏减压器。3、气体减压器打开调节压力时如低压表压力持续升高不止,说明减压器失效,应立即关闭气源阀门。4、气体减压器在输入气体压力稳定时输出压力或流量不能连续调节、不稳定,说明减压阀失效,应立即关闭气源阀门。5、气体减压器会因气体管路中的杂质颗粒污染而失效。6、气体减压器应经常维护清洁,严禁油脂污染,严禁敲打撞击。7、气体减压器漏气、失效,压力表指针不归零、不升起,压力表损坏应维修。8、气体减压器维修和更换配件应专业人员进行。9、气体减压器的压力表...
