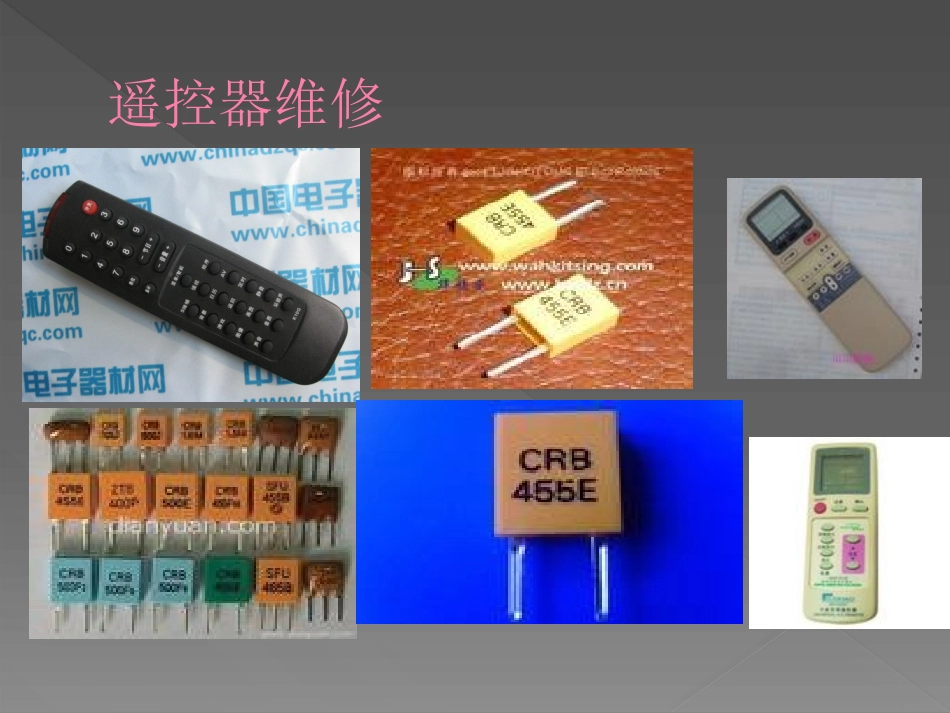

空调制冷维修电路维修空调主板芯片级维修思路系统维修空调不开机故障遥控不开机：检查遥控器电池电压为直流3V，检查遥控器晶振直接代换455，发光二极管看发光情况按下按键测试发光二极管两脚电压有无波动，红外接收头测试供电5V电压，按下遥控测信号脚有无电压波动。手动不开机：按下应急开关后无反应，按下应急开关，用万用表测试开关是否连通。检查电源:测试内机220V进线端有无电压，无电压检查插坐及空气开关是否合上。遥控器维修红外线接收头和红外线发光二极管信号地信号5v空调主板○应急开关空调不开机故障检查交流变压器：电压法测输出端电压，一般为两组电压9.5V和13.5V,一般以变压器标志为准。电阻法：正常变压器初级为几十欧姆，次级位150-200多欧姆之间。变压器输出端9.5V和13.5V经过桥式整流二极管的整流后经过400V大滤波电容滤波向7805和7812供电，7805和7812经过稳压后向CPU供正5V和供继电器正12V.[内风机，扫风电机，外机压缩机，外机风机，外机四通阀外机继电器。空调不开机故障控制电路空调不开机故障控制电路空调室内机控制板2003CPU空调不开机故障维修CPU工作的基本条件：直流正5V供电，信号输入输出，时钟振荡晶振要起振，二次复位电路。继电器工作条件：2003反向驱动器经CPU工作信号输入反馈驱动继电器吸合使，各继电器工作。2003相当与开关。空调系统故障分析与维修空调不制冷一般分为系统故障和电路通讯故障。正确判断系统故障或通讯故障能提高维修速度空调不制冷故障检修思路空调内机开机后3-5分钟的延时，目的为保护压缩机。但是内风机开机正常时开机内风机不转，检查风机轴承，可拨动风机风扇，看轴承是否卡死，检查风机线圈阻值，看线圈是否开路，检查风机启动电容，看是否容量减少或短路。空调出风口风量小，先检查回风网，看是否灰尘过多，再看风机运转速度是否正常，检修思路同上。空调不制冷故障检修思路开机3-5分钟后检查外机是否启动，首先检查外机压缩机风机供电是否正常，如果外机没供电，故障在内机控制板，先检查压缩机风机供电的正12V继电器是否供电，如果供电了继电器不吸合说明继电器已经损坏需更换，如继电器。如果外机风机压缩机均启动，但是制冷不好或制冷效果差，先用万用表测量电压220v，再看冷凝器散热风机运转是否正常，如果运转速度过慢，检查运行电容，风机轴承。清洗冷凝器灰尘。空调内机风空调条内风机为4个档：高，中，低，自动。高速为H标示，中位M标示，低位L,自动为AUTO，在跟换万能主板是要搞清楚各个档位脚。空调主板继电器12v压缩机继电器外风机继电器内风机步进电机继电器内风机电容7805数据存储cpu连接外机信号线家用空调制冷系统原理图空调不制冷故障检修思路压缩机运转：我们用压力表和电流表配合检测工作压力和运行电流，正常时压缩机电流般要与机身标注电流一样，低压工作压力一般0.45-0.5个兆帕，最高不超过0.6兆帕，高压最低工作压力不得低于1.5兆帕，不得高于2.5兆帕。一般2兆帕压缩机工作压力由开机正常压力升高到超高压力时，可以判定系统堵塞，如果毛细管结霜或结冰说明时冰堵，如果毛细管不结爽说明是脏堵。冰堵可以用真空本抽真空30分钟以上，待低压压力表指针指到0下30那个刻度说明系统没有漏点，可以冲制冷剂。空调不制冷故障检修思路空调不制冷故障检修思路空调不制冷故障检修思路用电流表测压缩机供电电流，如果电流偏小说明制冷剂不够，电流偏大说明有堵塞。空调不制冷故障检修思路如果压力表和电流表测得压缩机工作要求基本正常，但是效果还是不佳，就要更换压缩机。原因有压缩机打压不足或气缸损坏。如果压缩机供电但是不启动，检查压缩机启动电容一般1P压缩机30微法，1.5P压缩机一般为35微发，2P压缩机一般为40微法，3P压缩机为50微法。压缩机的线圈阻值:以SCM三点为例，公共端，S为启动端，M为运行端，SC+MC=MS，得出一个定义:启动绕组加运行绕组等于公共绕组的阻值。压缩机的启动方式及原理电路图接线图三相压缩机三相线圈阻值一样，通常为几十欧姆，三相压缩机通常为三角形启动接法，有逆向保护器保护，当相不对时压缩机通过逆向保护器保护是压缩...
