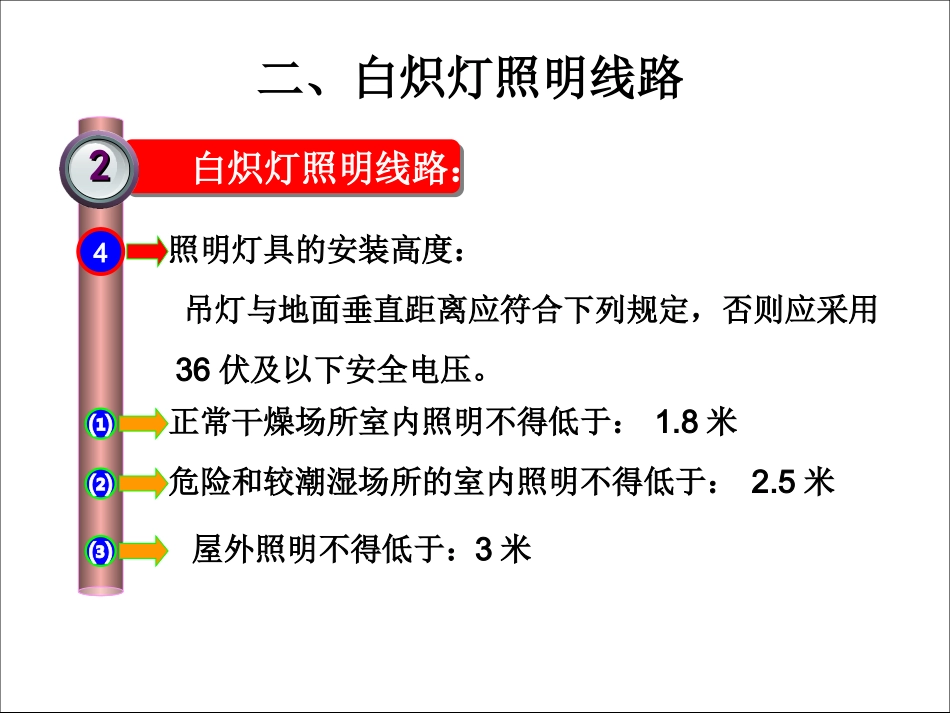

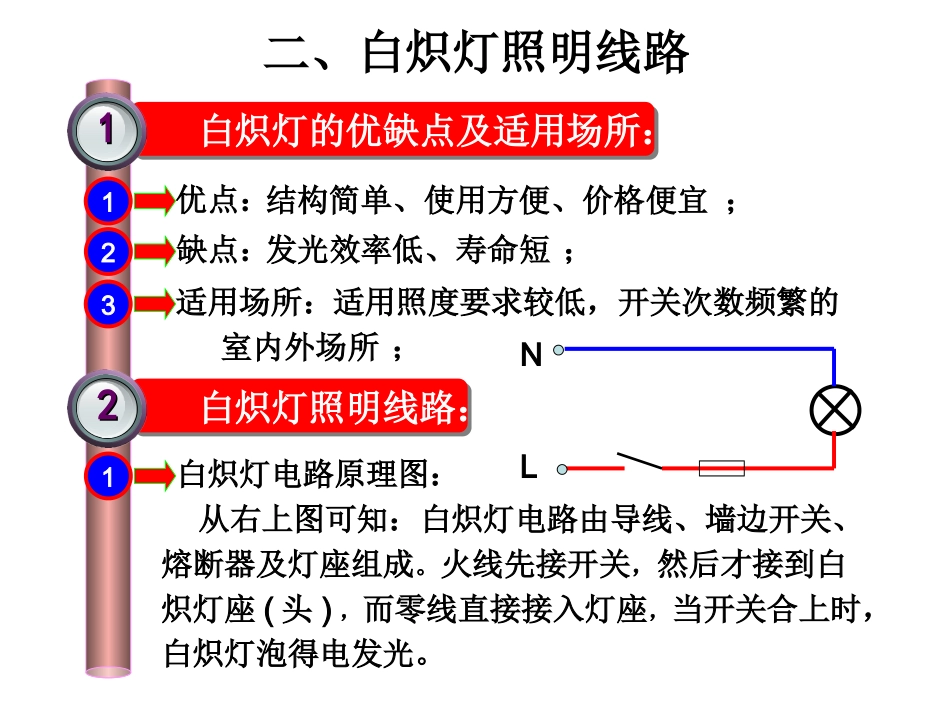

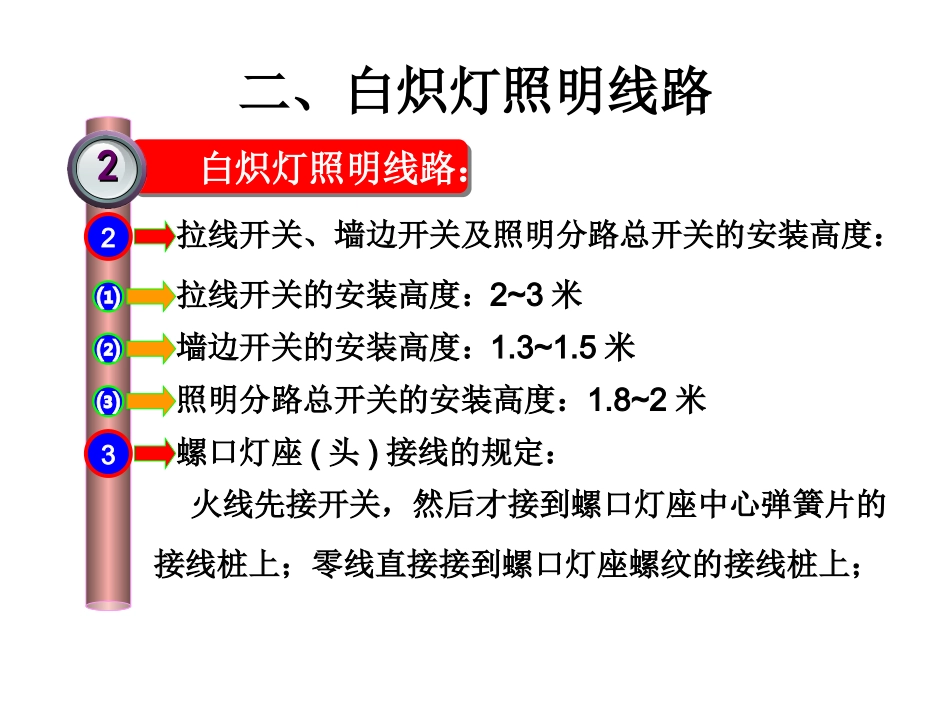

二、白炽灯照明线路白炽灯的优缺点及适用场所：白炽灯的优缺点及适用场所：111优点：结构简单、使用方便、价格便宜；2缺点：发光效率低、寿命短；3适用场所：适用照度要求较低，开关次数频繁的室内外场所；白炽灯照明线路：白炽灯照明线路：221白炽灯电路原理图：NL从右上图可知：白炽灯电路由导线、墙边开关、熔断器及灯座组成。火线先接开关，然后才接到白炽灯座(头)，而零线直接接入灯座，当开关合上时，白炽灯泡得电发光。二、白炽灯照明线路白炽灯照明线路：白炽灯照明线路：222拉线开关、墙边开关及照明分路总开关的安装高度：拉线开关的安装高度：⑴2~3米墙边开关的安装高度：⑵1.3~1.5米照明分路总开关的安装高度：⑶1.8~2米3螺口灯座(头)接线的规定：火线先接开关，然后才接到螺口灯座中心弹簧片的接线桩上；零线直接接到螺口灯座螺纹的接线桩上；二、白炽灯照明线路白炽灯照明线路：白炽灯照明线路：224照明灯具的安装高度：吊灯与地面垂直距离应符合下列规定，否则应采用36伏及以下安全电压。正常干燥场所室内照明不得低于：⑴1.8米危险和较潮湿场所的室内照明不得低于：⑵2.5米屋外照明不得低于：⑶3米三、插座电路插座电路图：插座电路图：11LNLNPE单相二孔插座电路单相三孔扁插座电路插座的接线：插座的接线：221单相二孔插座：水平安装时为左零右相，垂直安装时为上火下零；2单相三孔扁插座：单相三孔扁插座是左零右相上为地，不得将地线孔装在下方或横装；3如需装熔断器，熔断器应装在相线上。三、插座电路插座安装的装高度：插座安装的装高度：33一般为1.3~1.5米，且低于1.3不得小于0.15米，米时，其导线应改用槽板或管道布线，居民住宅和儿童活动场所不得低于是1.3米；插座安装的其它规定：插座安装的其它规定：44插座的容量应与用电设备负荷相适应，每一插座只允许接用一个电器。１ＫＷ以上的用电设备，其插座前应加装闸刀开关控制。四、照明线路的安装接线白炽灯插座电路安装电气平面图：白炽灯插座电路安装电气平面图：1144如上图所示，图中表示墙边开关，表表示白炽灯，表示两根导线，或3表示三根导线，四根导线以上用数字表示，示熔断器，表示单相三孔扁插座。表示单相两孔插座。四、照明线路的安装接线白炽灯插座电路电器安装：白炽灯插座电路电器安装：11中心弹簧接线柱螺纹接线柱右孔标“L”左孔标“N”上孔标有右“火”左“0”四、照明线路的安装接线白炽灯插座电路接线：白炽灯插座电路接线：1144地、“0”、“火”地、“0”、“火”、控线地、“0”、“火”、控线“0”、控线五、照明线路安装要求1选择适宜的木螺丝固定各种电器；2安装电器时，要做到整齐美观、不会松动；3线头接到电器接线桩时，线芯露出端子不能超过2毫米；4底盒内的导线，不宜太长，也不宜太短，大约为8~10cm，以便于接线和安装面板。5安装白炽灯和插座要符合规定，接线要正确；6一个基本线路取电源时，一定要分路总开关后的支线上取电源，如果在其它基本线路的开关电器后取电源，则会受到该基本线路的开关电器控制。
