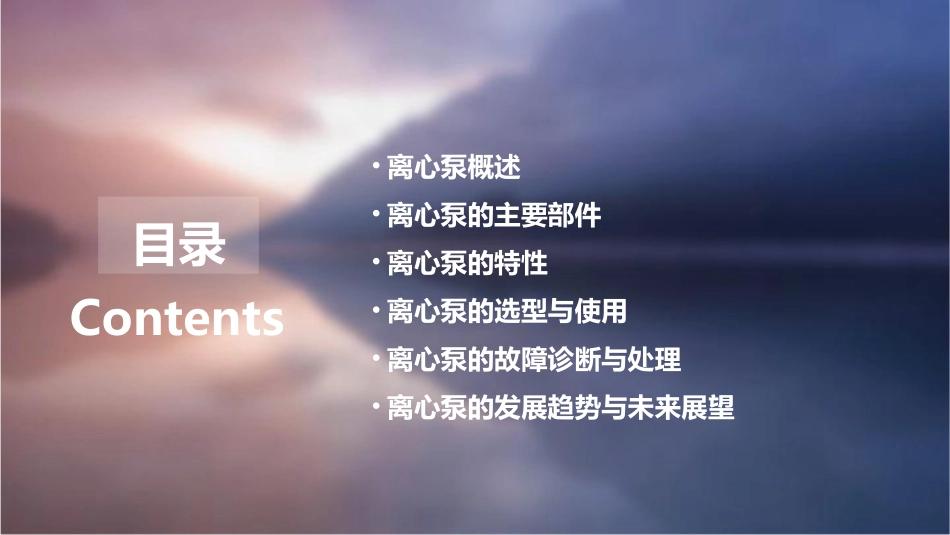

离心泵教程分解课件Contents目录•离心泵概述•离心泵的主要部件•离心泵的特性•离心泵的选型与使用•离心泵的故障诊断与处理•离心泵的发展趋势与未来展望离心泵概述01离心泵：一种利用离心力原理进行液体输送的泵。离心泵主要由叶轮、泵壳、泵轴和轴承等组成。离心泵广泛应用于化工、石油、医药、食品等工业领域。离心泵的定义当离心泵工作时，电机带动叶轮旋转，产生离心力。在离心力作用下，液体被吸入叶轮，并沿着泵壳加速流出。通过泵壳的扩压作用，液体的速度能被转化为压力能，从而实现液体的输送。离心泵的工作原理离心泵的分类01根据输送介质的不同，离心泵可分为清水泵、耐腐蚀泵、油泵等。02根据结构形式的不同，离心泵可分为单级泵、多级泵、立式泵、卧式泵等。根据输送量的不同，离心泵可分为大流量泵、小流量泵等。03离心泵的主要部件0203叶轮的叶片通常采用扭曲型线设计，以实现高效能量传递和降低流体诱导振动。01叶轮是离心泵的核心部件，其作用是将原动机的机械能传递给液体，使液体获得能量。02叶轮的形式有多种，如开式、半开式和闭式，根据不同的输送介质和工艺要求选择合适的叶轮形式。叶轮泵壳泵壳是离心泵的另一个重要组成部分，其主要作用是引导流体按照设计要求流出叶轮。泵壳通常设计为蜗壳形，以收集叶轮出口的液体并均匀地将其导向泵的出口。泵壳内部还设有隔舌，用于平衡轴向力，减少轴承的磨损。轴承是支撑轴的部件，通常采用滑动轴承或滚动轴承，确保轴平稳旋转。为防止流体进入轴承，通常在轴封处设置机械密封装置。轴是连接原动机和叶轮的传动部件，负责将原动机的旋转运动传递给叶轮。轴和轴承密封装置是离心泵的关键部件之一，其作用是防止流体从泵体内泄漏或外部流体进入泵体。根据不同的密封要求和应用场景，可以选择机械密封、填料密封或浮动密封等多种形式。密封装置的设计和安装对离心泵的性能和使用寿命具有重要影响。密封装置驱动装置是离心泵的原动机，负责提供机械能以驱动叶轮旋转。根据不同的应用需求，可以选择电动机、内燃机或汽轮机等作为驱动装置。驱动装置与离心泵的匹配程度直接影响着泵的性能和效率，因此选择合适的驱动装置至关重要。驱动装置离心泵的特性03离心泵在单位时间内输送的液体体积或质量。流量定义调节方法选择依据通过调节泵的转速、阀门开度或增加泵的数量来改变流量。根据工艺要求、管道阻力以及装置特性确定泵的流量。030201流量离心泵对单位重量液体所做的功，通常以米为单位。扬程定义H=P/ρg+ΔZ+V^2/2g，其中P为排出压力，ΔZ为进出口高度差，V为排出管速度。计算公式叶轮直径、转速、叶片出口角等影响离心泵的扬程。影响因素扬程离心泵从原动机传递给液体的功率，分为输入功率和输出功率。功率定义输出功率与输入功率的比值，表示泵传递能量的效果。效率定义优化设计、选用高效率的叶轮和密封环、减少泄漏损失等。提高效率的方法功率与效率123当液体在叶轮入口处压力降低到其饱和压力时，会发生汽化，形成气泡，气泡在叶轮内高压区会破裂，对叶轮造成破坏。汽蚀现象为防止汽蚀发生，确保泵正常工作，离心泵吸入口处所必需的最小压力。汽蚀余量定义增加叶轮进口直径、采用抗汽蚀性能好的材料等。提高抗汽蚀性能的方法汽蚀余量离心泵的选型与使用04根据实际工艺流程需求，选择合适的泵型，如单级离心泵、多级离心泵、自吸离心泵等。根据工艺需求选择泵型确定流量和扬程考虑介质特性确定电机功率根据工艺流程中的需求，准确计算所需的流量和扬程，以便选择合适的离心泵。了解输送介质的具体特性，如腐蚀性、黏度、密度等，以选择具有相应材质和密封形式的离心泵。根据离心泵的流量、扬程以及实际工况，计算出所需的电机功率。选型原则确保离心泵的基础稳固，安装位置便于操作和维护。检查基础与安装位置按照说明书逐步组装泵体、电机、联轴器等部件，确保各部分正确连接。按步骤组装在安装过程中，注意检查各密封件是否完好，确保无泄漏。检查密封性完成安装后，给离心泵通电，进行空载试运行，检查泵的旋转方向、振动、声音等是否正常。通电调试安装与调试操作规程制定并遵守离心泵的操作规程，确保安...
