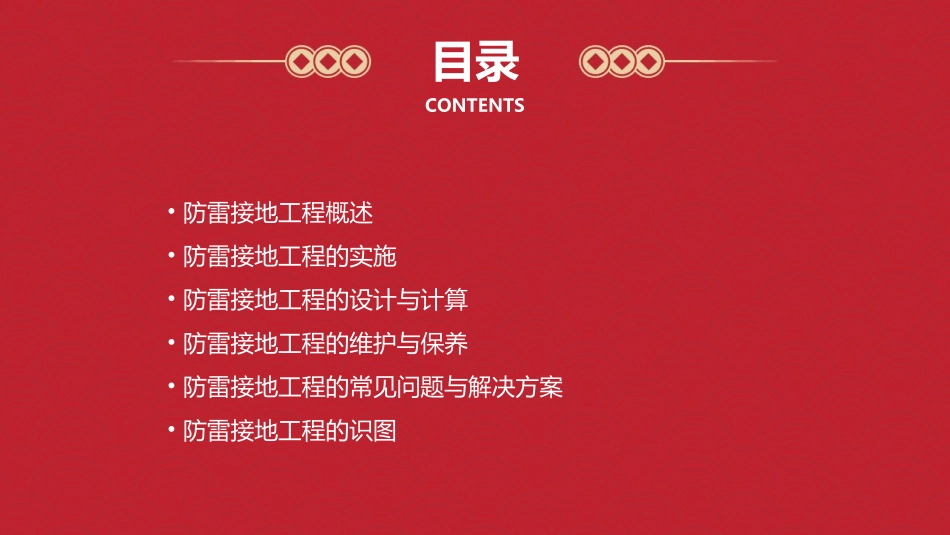

防雷接地工程及识图课件目录CONTENTS•防雷接地工程概述•防雷接地工程的实施•防雷接地工程的设计与计算•防雷接地工程的维护与保养•防雷接地工程的常见问题与解决方案•防雷接地工程的识图01防雷接地工程概述CHAPTER防雷接地工程的重要性保护建筑物和设备防雷接地工程能够有效地将雷电引入地下，避免建筑物和设备受到雷击的损坏。保障人员安全防雷接地工程能够降低雷击时产生的电火花和电场，减少人员伤亡的风险。维护正常生产和生活防雷接地工程能够保障各种电子设备和信息系统的正常运行，维护正常的生产和生活秩序。通过避雷针、避雷带等设备将雷电引入地下，使其通过接地极和接地网分散到大地中。引雷入地等电位连接雷电分流将建筑物内的各种金属物体进行等电位连接，以减少电位差，避免雷电对设备和人员造成危害。通过多条接地线路分散雷电电流，降低每一条接地线路的电流密度，减小雷电对设备和人员的影响。030201防雷接地工程的原理对建筑物进行防雷接地设计和施工，保护建筑物和内部设施免受雷击损坏。建筑物防雷对各种电子设备进行防雷接地设计和施工，保障设备的正常运行和数据安全。电子设备防雷对信息系统进行防雷接地设计和施工，保护信息系统的稳定性和可靠性。信息系统防雷防雷接地工程的应用场景02防雷接地工程的实施CHAPTER对施工地点进行实地勘察，了解地形、地质和环境条件，为后续设计和施工提供依据。勘察现场根据勘察结果和防雷要求，进行防雷接地工程的设计，制定合适的防雷方案和接地措施。设计阶段根据设计方案，准备所需的材料和设备，如接地极、接地线、降阻剂等。材料准备防雷接地工程的准备工作防雷接地工程的施工步骤按照设计要求，在指定地点安装接地极，确保其埋深、间距等符合规范要求。将接地极与接地线连接起来，确保电气连通，同时采取防腐措施，保证长期稳定。在接地极周围回填降阻剂，降低接地电阻，提高接地效果。对防雷接地工程进行测试验收，检查电气性能和接地电阻是否符合要求。安装接地极连接接地线回填降阻剂测试验收接地电阻值电气性能防腐措施安全防护防雷接地工程的验收标准01020304接地电阻值应符合设计要求，一般要求小于等于10Ω。接地线连接应牢固，电气性能良好，无虚接、断路等现象。接地线和接地极应采取有效的防腐措施，保证长期稳定。防雷接地工程应设置安全警示标志，确保人员安全。03防雷接地工程的设计与计算CHAPTER经济合理在满足安全可靠的前提下，合理选择接地材料和设备，降低工程成本。安全可靠确保防雷接地系统能够有效地保护建筑物和设备免受雷电危害，同时保证接地电阻值符合规范要求。易于维护和管理设计时应考虑接地系统的可维护性和可管理性，方便日后的维护和管理。防雷接地工程的设计原则03电涌保护器（SPD）的选择与配置根据设备的重要性和可能遭受的雷电危害，选择合适的电涌保护器并进行配置。01接地电阻计算根据土壤电阻率、接地体长度、截面积等参数，计算接地电阻值。02雷电流计算根据气象资料、建筑物所处位置等信息，计算建筑物可能遭受的雷电流大小和波形。防雷接地工程的计算方法某高层建筑防雷接地工程该工程采用联合接地方式，利用建筑物基础作为接地体，同时设置人工接地极，最终实现接地电阻值小于1Ω的要求。某数据中心防雷接地工程该工程重点考虑电源系统和信号系统的雷电防护，采用多级电涌保护器进行雷电过电压和过电流的抑制。某移动通信基站防雷接地工程该工程针对基站天馈线系统和通信设备进行雷电防护，采用合理的接地系统和电涌保护器，确保基站正常运行。防雷接地工程的设计实例04防雷接地工程的维护与保养CHAPTER每日检查防雷接地设施的外观，确保没有明显的破损或锈蚀。检查连接点是否紧固，确保没有松动或脱落。定期清除防雷接地设施上的灰尘和杂物，保持清洁。防雷接地工程的日常维护定期对防雷接地设施进行电气测试，确保接地电阻值符合要求。检查防雷接地线的连接情况，确保连接良好。检查防雷接地设施的防腐、防锈蚀情况，及时进行处理。防雷接地工程的定期检查防雷接地工程的保养方法对锈蚀严重的防雷接地设施进行除锈、涂漆等处理，保持设施的完好性。对损坏的防雷...
