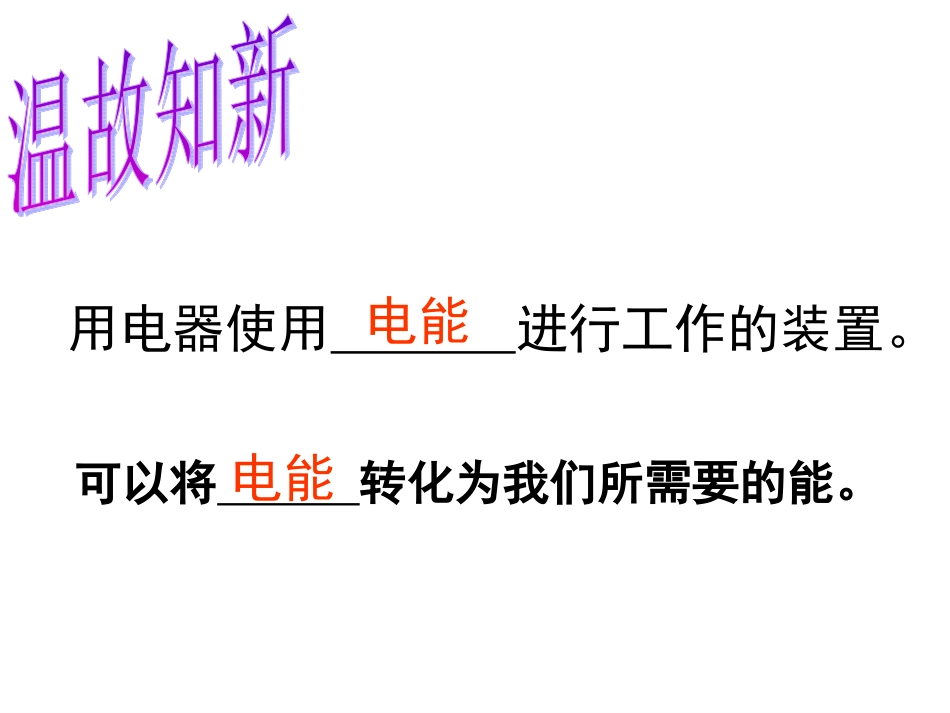

第十三章电路初探（2）用电器使用进行工作的装置。可以将转化为我们所需要的能。电能电能从能量转化的观点来看，电源是把其他形式的能转化为电能的装置。直流电源有两极：正极用“”表示。负极用“”表示。电源是的装置:常见的电源有和。最常用的直流电源是。当直流电源对用电器供电时，电流由电源通过流向。能持续供电直流电源交流电源电池正负正极用电器负极＋－怎样使一个小电灯亮起来连接电路的注意点：5、电路连好后，必须检查确定电路连接无误后，再闭合开关。1、连接电路时，开关必须。2、连接电路时，导线一定要接在电路元件的、上，并旋紧，保证接触良好。4、电源的两端绝不允许以任何方式直接相连，造成电源，损坏电源。断开接线柱顺时针短路电路就是用把、、等元件连接起来组成的路径。电源----。用电器----。开关----。导线----。各部分的作用：导线电源用电器开关电流控电用电供电送电电路的三种状态短路：电源两端不经过用电器直接用导线连接起来的电路。短路会导致电流过大，会烧坏电源和导线。通路：连通的电路。断(开)路：断开的电路。实物符号实物符号电路元件符号：实物符号实物符号电路元件符号：4、电路图：用电路元件符号表示电路元件实物连接的图，叫做电路图。电路图1实物电路6、画电路图的注意点：3、描绘连接导线时，用横平、竖直的线段代表导线，转弯处一般画成直角，电路元件分布均匀，使电路图美观、简洁。2、完整地反映电路的组成，不能遗漏任一电路器件。1、使用统一规定的器件符号。1、下面正确的电路图是（）。C同步练习2、画出下面左图的电路图。同步练习请你在电路图中标出电流方向。3、根据下图的电路图，用笔画线连接实物连接要点：连接电路时，从电源的正极上用导线依次接好灯泡、开关各器件，最后接到电源的负极上。同步练习生活、物理、社会小结电路组成部分：电路图：连接状态：通路开路（断路）短路电源用电器开关导线器件符号画法要求本课结束！
