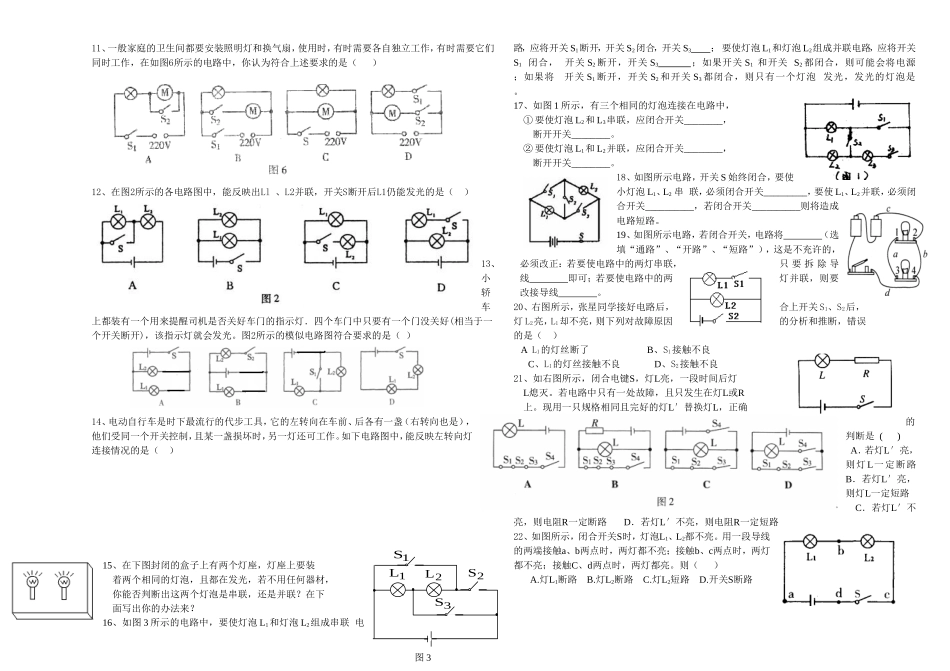

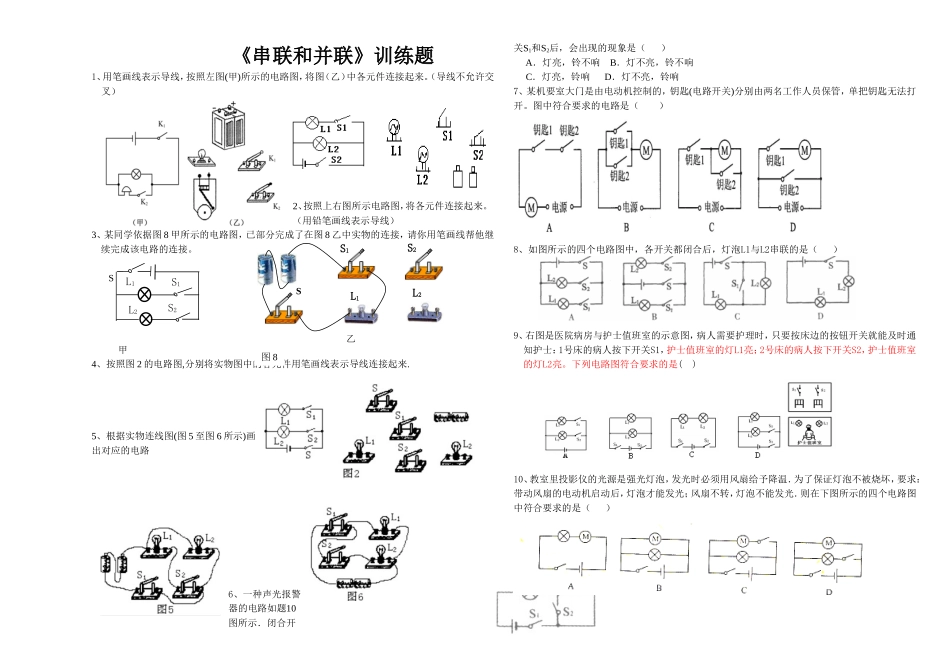

《串联和并联》训练题1、用笔画线表示导线，按照左图(甲)所示的电路图，将图（乙）中各元件连接起来。（导线不允许交叉）2、按照上右图所示电路图，将各元件连接起来。（用铅笔画线表示导线）3、某同学依据图8甲所示的电路图，已部分完成了在图8乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。S甲4、按照图2的电路图,分别将实物图中的各元件用笔画线表示导线连接起来.5、根据实物连线图(图5至图6所示)画出对应的电路6、一种声光报警器的电路如题10图所示．闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响7、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是（）8、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）9、右图是医院病房与护士值班室的示意图，病人需要护理时，只要按床边的按钮开关就能及时通知护士：1号床的病人按下开关S1，护士值班室的灯L1亮；2号床的病人按下开关S2，护士值班室的灯L2亮。下列电路图符合要求的是()10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温．为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光．则在下图所示的四个电路图中符合要求的是（）L1L2S1S2L1L2S1S2S图8乙11、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图6所示的电路中，你认为符合上述要求的是（）12、在图2所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）13、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。图2所示的模似电路图符合要求的是（）14、电动自行车是时下最流行的代步工具，它的左转向在车前、后各有一盏（右转向也是），他们受同一个开关控制，且某一盏损坏时，另一灯还可工作。如下电路图中，能反映左转向灯连接情况的是（）15、在下图封闭的盒子上有两个灯座，灯座上要装着两个相同的灯泡，且都在发光，若不用任何器材，你能否判断出这两个灯泡是串联，还是并联？在下面写出你的办法来？16、如图3所示的电路中，要使灯泡L1和灯泡L2组成串联电路，应将开关S1断开，开关S2闭合，开关S3；要使灯泡L1和灯泡L2组成并联电路，应将开关S1闭合，开关S2断开，开关S3；如果开关S1和开关S2都闭合，则可能会将电源；如果将开关S1断开，开关S2和开关S3都闭合，则只有一个灯泡发光，发光的灯泡是。17、如图1所示，有三个相同的灯泡连接在电路中，①要使灯泡L2和L3串联，应闭合开关________，断开开关________。②要使灯泡L1和L2并联，应闭合开关________，断开开关________。18、如图所示电路，开关S始终闭合，要使小灯泡L1、L2串联，必须闭合开关_________，要使L1、L2并联，必须闭合开关__________，若闭合开关__________则将造成电路短路。19、如图所示电路，若闭合开关，电路将（选填“通路”、“开路”、“短路”），这是不充许的，必须改正：若要使电路中的两灯串联，只要拆除导线即可；若要使电路中的两灯并联，则要改接导线。20、右图所示，张星同学接好电路后，合上开关S1、S2后，灯L2亮，L1却不亮，则下列对故障原因的分析和推断，错误的是（）AL1的灯丝断了B、S1接触不良C、L1的灯丝接触不良D、S2接触不良21、如右图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是()A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路22、如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则（）A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路1S2S3S1L2L图3
