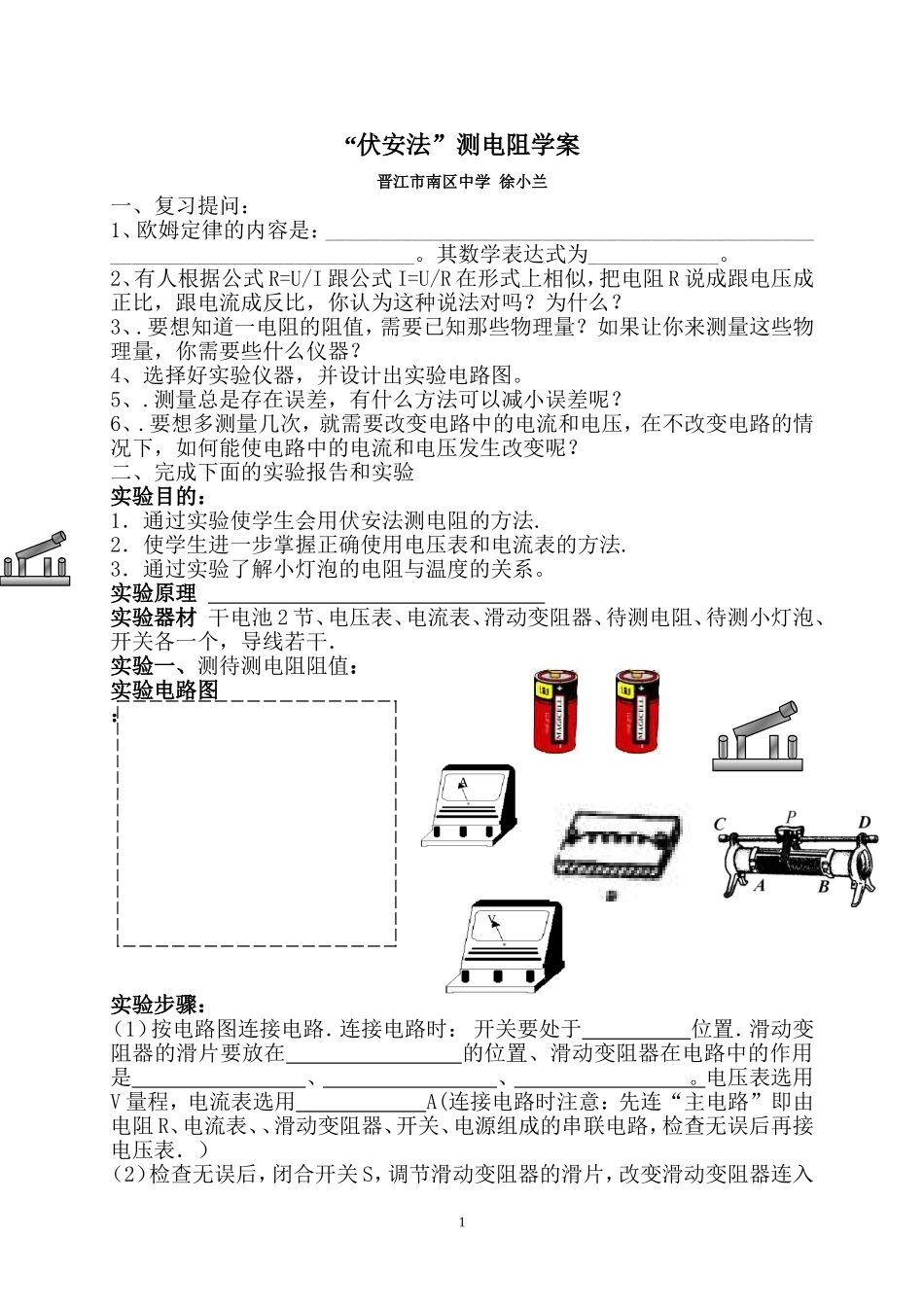

V“伏安法”测电阻学案晋江市南区中学徐小兰一、复习提问：1、欧姆定律的内容是：_________________________________________________________________________。其数学表达式为____________。2、有人根据公式R=U/I跟公式I=U/R在形式上相似，把电阻R说成跟电压成正比，跟电流成反比，你认为这种说法对吗？为什么？3、.要想知道一电阻的阻值，需要已知那些物理量？如果让你来测量这些物理量，你需要些什么仪器？4、选择好实验仪器，并设计出实验电路图。5、.测量总是存在误差，有什么方法可以减小误差呢？6、.要想多测量几次，就需要改变电路中的电流和电压，在不改变电路的情况下，如何能使电路中的电流和电压发生改变呢？二、完成下面的实验报告和实验实验目的：1．通过实验使学生会用伏安法测电阻的方法.2．使学生进一步掌握正确使用电压表和电流表的方法.3．通过实验了解小灯泡的电阻与温度的关系。实验原理实验器材干电池2节、电压表、电流表、滑动变阻器、待测电阻、待测小灯泡、开关各一个，导线若干．实验一、测待测电阻阻值：实验电路图：实验步骤：（1）按电路图连接电路．连接电路时：开关要处于位置．滑动变阻器的滑片要放在的位置、滑动变阻器在电路中的作用是、、。电压表选用V量程，电流表选用A(连接电路时注意：先连“主电路”即由电阻R、电流表、、滑动变阻器、开关、电源组成的串联电路，检查无误后再接电压表．）（2）检查无误后，闭合开关S，调节滑动变阻器的滑片，改变滑动变阻器连入1A电路的阻值，分别读出电流表、电压表的读数，填入下面的表格中．（3）其出三次R的值，求出R的平均值．实验记录表格一：电压U/V电流I/A电阻R电阻平均值123实验二、测小灯泡电阻阻值(将待测电阻换成小灯泡重复上述实验分别读出电流表、电压表的读数，填入下面的表格中)实验记录表格二：电压U/V电流I/A电阻R灯泡亮度123实验结论：1、待测电阻阻值的平均值是多少？2、随着灯丝亮度的增加,你测出的电阻值增加还是减小?3、灯丝电阻与灯丝温度的高低有什么关系?2
