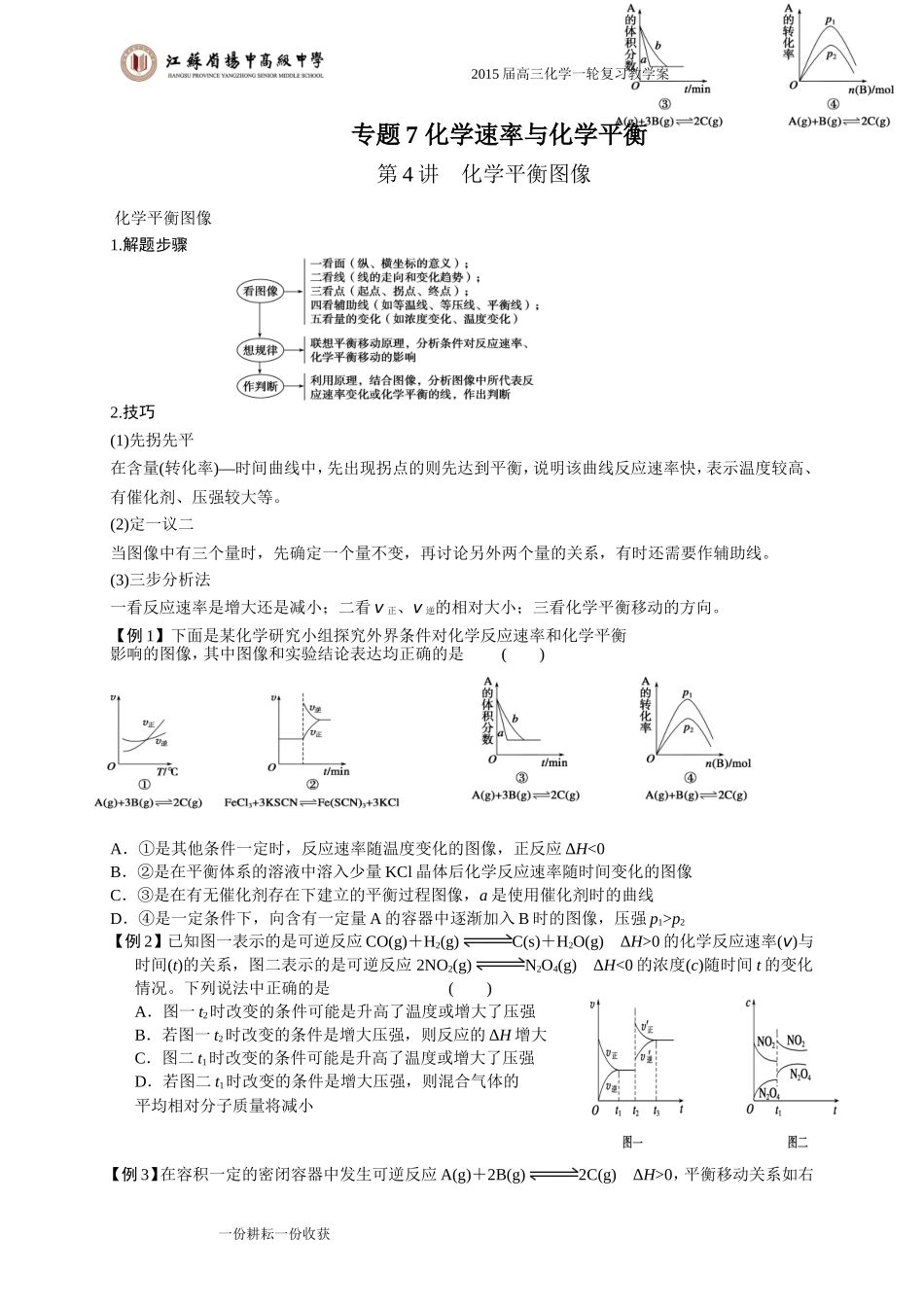

2015届高三化学一轮复习教学案专题7化学速率与化学平衡第4讲化学平衡图像化学平衡图像1.解题步骤2.技巧(1)先拐先平在含量(转化率)—时间曲线中，先出现拐点的则先达到平衡，说明该曲线反应速率快，表示温度较高、有催化剂、压强较大等。(2)定一议二当图像中有三个量时，先确定一个量不变，再讨论另外两个量的关系，有时还需要作辅助线。(3)三步分析法一看反应速率是增大还是减小；二看v正、v逆的相对大小；三看化学平衡移动的方向。【例1】下面是某化学研究小组探究外界条件对化学反应速率和化学平衡影响的图像，其中图像和实验结论表达均正确的是()A．①是其他条件一定时，反应速率随温度变化的图像，正反应ΔH<0B．②是在平衡体系的溶液中溶入少量KCl晶体后化学反应速率随时间变化的图像C．③是在有无催化剂存在下建立的平衡过程图像，a是使用催化剂时的曲线D．④是一定条件下，向含有一定量A的容器中逐渐加入B时的图像，压强p1>p2【例2】已知图一表示的是可逆反应CO(g)＋H2(g)C(s)＋H2O(g)ΔH>0的化学反应速率(v)与时间(t)的关系，图二表示的是可逆反应2NO2(g)N2O4(g)ΔH<0的浓度(c)随时间t的变化情况。下列说法中正确的是()A．图一t2时改变的条件可能是升高了温度或增大了压强B．若图一t2时改变的条件是增大压强，则反应的ΔH增大C．图二t1时改变的条件可能是升高了温度或增大了压强D．若图二t1时改变的条件是增大压强，则混合气体的平均相对分子质量将减小【例3】在容积一定的密闭容器中发生可逆反应A(g)＋2B(g)2C(g)ΔH>0，平衡移动关系如右一份耕耘一份收获2015届高三化学一轮复习教学案图所示。下列说法正确的是()A．p1
p2，纵坐标指C的质量分数C．'p10B．在T2时，若反应处于状态D，则一定有v正
