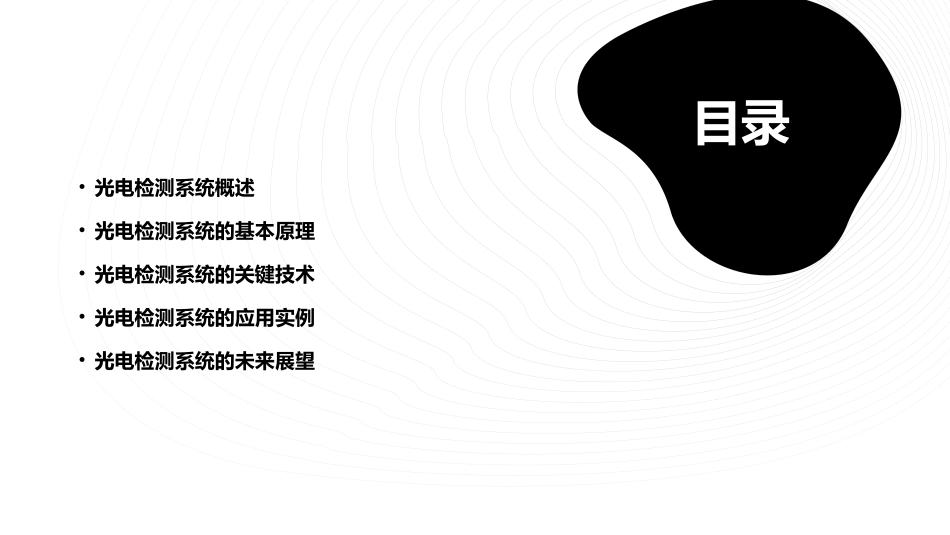

光电检测系统课件目录•光电检测系统概述•光电检测系统的基本原理•光电检测系统的关键技术•光电检测系统的应用实例•光电检测系统的未来展望01光电检测系统概述Part光电检测系统是指利用光子与物质相互作用产生的光信号，通过光电转换器件将光信号转换为电信号，进而进行测量、控制和检测的系统。高精度、高灵敏度、非接触、实时性等。光电检测系统的定义与特点特点定义光电检测系统的应用领域工业自动化用于生产线上的质量检测、测量和控制。通信与信息处理用于光纤通信、光信号处理、光计算等领域。医学诊断用于光谱分析、荧光检测、内窥镜等医疗设备。环境监测用于水质、气体成分、污染物等的检测和分析。1423光电检测系统的发展趋势高速化提高检测速度和响应速度，满足实时性要求。高精度化提高检测精度和分辨率，满足高精度测量需求。智能化结合人工智能和机器学习技术，实现自适应和智能检测。微型化与集成化减小系统体积和重量，提高便携性和集成度。02光电检测系统的基本原理Part光电效应定义01光电效应是指光子照射在物质上，引起物质电学性质发生变化的现象。光电效应分类02光电效应分为外光电效应和内光电效应，其中外光电效应是指光子能量足够大时，将电子从物质表面打出，内光电效应则是光子能量使物质内部电子跃迁至激发态。光电效应应用03光电效应在光电检测、光电器件、光电子技术等领域有广泛应用。光电效应光电检测系统的组成光源提供待检测的光信号，要求光源具有稳定性、单色性和强度可调等特性。信号处理电路对光电检测器件输出的电信号进行放大、滤波、整形等处理，以便后续的信号分析和处理。光学系统将待检测的光信号汇聚、传输并成像在光电检测器件上，通常由透镜、反射镜等光学元件组成。光电检测器件将光信号转换为电信号，常用的光电检测器件有光电二极管、光电晶体管、光电池等。可分为可见光检测、红外检测、紫外检测等不同波段的检测系统。按照检测波段分类可分为直接检测和相干检测两大类，其中直接检测是指直接测量光信号的强度或频率等参数，相干检测则是利用干涉原理测量光信号的相位或频率等参数。按照检测方式分类可分为医疗诊断、环境监测、安全防范等领域的光电检测系统。按照应用领域分类光电检测系统的分类灵敏度线性范围响应速度噪声等效功率光电检测系统的性能指标01020304指光电检测系统对光信号的最小可检测量，通常以光子数、光功率或光照度为单位。指光电检测系统能够线性响应的光信号范围，要求系统在较大范围内保持线性关系。指光电检测系统对光信号的响应速度，包括上升时间和下降时间等参数。指在一定信噪比下，能够被光电检测系统检测到的最小光功率。03光电检测系统的关键技术Part激光具有高亮度、单色性和相干性等优点，能够提供稳定的光源，用于各种光电检测系统。激光光源LED具有寿命长、能耗低、响应速度快等优点，广泛应用于各种光电检测系统中。发光二极管光源光源技术透镜组用于汇聚和准直光线，提高检测系统的分辨率和灵敏度。透镜组设计光路设计涉及光线的入射角、反射角、折射角等方面的计算，以确保检测系统的准确性和稳定性。光路设计光学系统设计放大器放大器用于放大微弱的电信号，提高检测系统的信噪比。滤波器滤波器用于滤除噪声和干扰信号，提高检测系统的准确性和稳定性。信号处理技术图像采集图像采集用于获取待检测物体的图像信息，为后续的图像处理提供基础数据。图像处理算法图像处理算法用于对采集到的图像进行预处理、特征提取和目标识别等操作，以实现光电检测系统的智能化和自动化。图像处理技术04光电检测系统的应用实例Part光电检测系统可以实时监测生产线上的产品位置、数量和状态，确保生产流程的顺利进行。自动化生产线监控机器视觉检测物流分拣系统通过光电检测系统，可以对产品进行表面缺陷、尺寸、颜色等质量检测，提高生产效率和产品质量。光电检测系统可以识别物品的形状、大小、重量等信息，实现快速、准确的分类和分拣。030201光电检测系统在工业自动化中的应用光电检测系统可以用于医学影像的获取、处理和传输，为医生提供更清晰、准确的诊断依据。医学影像处理通过光电检测系统...
